I четверть.

α =86°13'18"

Определим дирекционный угол и длину линии для направления 4 – 5.

Δx =6004055.00-6004130.00= -75

Δy =2409775.00-2409175.00= 600

II четверть.

α =180°- 82°52'30"=97°07'30"

Определим дирекционный угол и длину линии для направления 5 – 6.

Δx =6004190.00-6004055.00= 135

Δy =2410295.00-2409775.00= 520

I четверть.

α =75°26'47"

Определим дирекционный угол и длину линии для направления 6 – 7.

Δx =6004060.00-6004190.00= -130

Δy =2410810.00-2410295.00= 515

II четверть.

α =180°- 75°49'59"=104°10'01"

Определим дирекционный угол и длину линии для направления 7 – 8.

Δx =6004205.00-6004060.00= 205

Δy =2411390.00-2410810.00= 580

I четверть.

α =70°32'03"

Определим дирекционный угол и длину линии для направления 8 – 9.

Δx =6004110.00-6004060.00= 50

Δy =2412000.00-2411390.00= 610

I четверть.

α =85°18'51"

Определим дирекционный угол и длину линии для направления 9 – 10.

Δx =6004165.00-6004110.00= 55

Δy =2412600.00-2412000.00= 600

I четверть.

α =84°45'45"

Определим дирекционный угол и длину линии для направления 10 – 11.

Δx =6004285.00-6004165.00= 120

Δy =2413205.00-2412600.00= 605

I четверть.

α =78°46'52"

Определим дирекционный угол и длину линии для направления 11 – 12.

Δx =6004205.00-6004285.00= -80

Δy =2413945.00-2413205.00= 740

II четверть.

α =180°-83°49'47"=96°10'13"

Определим дирекционный угол и длину линии для направления 12 – 13.

Δx =6004295.00-6004205.00= 90

Δy =2414555.00-2413945.00= 610

I четверть.

α =81°36'25"

Определим дирекционный угол и длину линии для направления 13 – 14.

Δx =6004160.00-6004295.00= -135

Δy =2415235.00-2414555.00= 680

II четверть.

α =180°-78°46'16"=101°13'44"

Определим дирекционный угол и длину линии для направления 14 – Кольреп.

Δx =6003925.00-6004160.00= -235

Δy =2416700.00-2415235.00= 1465

II четверть.

α =180°-80°53'13"=99°06'47"

Обобщим полученные данные и представим их в форме таблицы 1.

Таблица 1.

7. Критерии вытянутости хода

Проложить полигонометрический ход с углами поворота в 180° практически невозможно, поэтому ход может считаться вытянутым с некоторым приближением. Критерии степени изогнутости хода необходимы при расчетах точности ходов при их проектировании.

Ход можно считать достаточно вытянутым, если точки хода отклоняются в обе стороны от линии, проведенной через центр тяжести параллельно замыкающей хода, в среднем на величину 1:24 ( в пределе на 1:8) длины самой замыкающей, и линии хода отклоняются от направления замыкающей в обе стороны на 8°( в пределе на 24°). При этом предельного значения может достигнуть лишь одна из ординат или один из углов отклонения.

В качестве критерия степени изогнутости используется отношение [s]:L. Ход считается вытянутым, если [s]:L l,3 (рис.1)

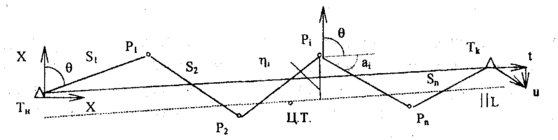

Рис. 1. Критерии степени изогнутости хода

Запроектированный в данной работе ход, является вытянутым, так как [s]/L = 1,02, и величины предельного значения уклонения направления сторон хода от направления замыкающей Θ, и расстояния от вершины хода до замыкающей, как следует из чертежа, меньше предельных значений.

8. Расчет точности полигонометрического хода

Точность хода характеризует предельная ошибка _пред планового положения точки в самом слабом месте после уравнивания.

Учитывая, что средняя квадратическая ошибка m положения точки хода в самом слабом месте (в середине) после уравнивания равна половине средней квадратической ошибки M конечной точки до уравнивания, т.е.

, получаем _пред = 2m = M .

Значение M можно определить из выражения

_предf_S = 2M,

в котором предельная линейная невязка _предf_S находится в соотношении

,

где [S] - длина хода;

- точность полигонометрического хода соответствующего класса, устанавливаемая инструкцией по построению сетей.

_предf_S=0.39 м

Для вычисления отношения [S]:T стороны хода возьмем из решения обратных геодезических задач по прямоугольным координатам X,Y.

Следовательно,

(1)

Самое слабое место запроектированного полигонометрического хода длиной L характеризуется величиной ошибки, вычисленной по формуле (1).

9. Расчет точности положения конечной точки хода

Вычисления производят с помощью формулы средней квадратической погрешности положения конечной точки полигонометрического хода М. Ее величина при вычислении хода по исправленным за угловую невязку углам может быть подсчитана при измерении сторон светодальномерами и короткобазисным параллактическим методом по формуле

где т_S, т_β — соответственно средние квадратические погрешности измерения стороны и угла;

D_{ц, i} —расстояние от точки с номером I до центра тяжести хода.

Ошибка положения конечной точки М при исправленных за невязку углах зависит от ошибок измерений, степени изогнутости хода и количества углов поворота.

Для ходов вытянутой формы с примерно равными сторонами формулу следует заменить формулой

Применив принцип равных влияний, т. е. равенство влияний погрешностей угловых и линейных измерений на конечный результат, можно записать для хода любой формы

Для вытянутого хода эти соотношения соответственно примут вид
