Маятниковый эффект возникает от действия силы тяжести и наклона ствола скважины; его величина зависит от активной длины УБТ между долотом и первой точкой их касания (см. также раздел «Компоновка низа бурильной колонны»). Усилие F можно разложить на две силы: FcosI — вдоль осевой линии скважины; Fsinl — перпендикулярную к оси скважины (более точно эти усилия раскладываются вдоль и перпендикулярно к оси УБТ, однако это допущение дает небольшие погрешности). Из рис. 8 1 видно, что под действием силы Fsinl происходит отклонение вправо.
Величина и направление результирующего отклонения скважины вследствие действия технологических факторов зависит от разницы между W2 и Fsinl.
ГЕОЛОГИЧЕСКИЕ ФАКТОРЫ
Рис. 8.2. Влияние твердости пород на искривление скважины
Рис. 8.3. Влияние углов падения пластов на отклонение ствола скважины:
/ — легкоразбуриваемые участки, не имеющие опоры; 2 — небольшой уступотклонитель, образуемый неразрушенным клином.
Основным фактором, обусловливающим естественное отклонение скважины от вертикали, является характеристика пласта. Все углеводородные залежи (нефтяные и газовые) существуют в пластах, сложенных осадочными породами в виде слоев или пропластков. Осадочные породы могут состоять из чередующихся мягких и твердых слоев. Мягкие прослойки легко разбуривают и вымывают промывочными жидкостями, образуя ось скважины с увеличенным диаметром (рис. 8.2). УБТ будут отклонять долото от вертикали в пределах этого интервала, пока при бурении не будет достигнут твердый слой. Непрерывное разбуривание мягких и твердых пластов породы и отклонение долота в пределах размытого диаметра в итоге приведет к отклонению ствола скважины (см. рис. 8.2). Таким образом, происходит нежелательное искривление и резкие изменения направления оси ствола скважины.
Слоистость осадочных пород — фактор, способствующий естественному искривлению скважины.
В однородных с горизонтальной слоистостью пластах долото разрушает породу равномерно, и, следовательно, скважина будет вертикальной.
В наклонно залегающих пластах долото разрушает породу неравномерно, что приводит к смещению долота в боковом направлении и, следовательно, к искривлению скважины. Из практики известно, что направление долота зависит от угла падения пласта. Если угол падения пласта меньше 45°, то скважину, как правило, бурят вверх по восстанию пласта (рис. 8.3). Если угол падения больше 45°, то скважину, обычно бурят вниз по падению пласта. Опыт показывает, что угол отклонения оси скважины меньше угла падения пластов.
Кроме наклона пластов, другими важными геологическими факторами, способствующими искривлению скважин, являются сбросообразование, наличие трещин и разрывов и степень бу-римости.
Эти факторы в совокупности определяют влияние геологических условий на отклонение скважин от вертикали.
Степени искривления оси скважины подразделяют на незначительную, среднюю и высокую. При незначительном искривлении происходит небольшое отклонение скважины от вертикали или наблюдается полное его отсутствие (бурение в твердых и изотропных породах). Средняя и высокая степени искривления скважины связаны соответственно с бурением в мягких и средней твердости породах. В таких породах особенно значительно влияние угла падения пластов, образования трещин и изменения прочности пород.
Приведенная классификация пород по степени их влияния на отклонение скважин может быть использована для выбора оптимальной компоновки нижней части бурильной колонны с целью сохранения или изменения отклоненного ствола скважины.
НАПРАВЛЕННОЕ БУРЕНИЕ
Наклонной можно считать такую скважину, ствол которой намеренно отклоняют от вертикали с целью достижения определенных зоны или интервалов.
ОСНОВАНИЯ ДЛЯ ПРОВЕДЕНИЯ НАПРАВЛЕННОГО БУРЕНИЯ
Существуют ситуации, в которых бурение скважин, отклоненных от вертикали, представляет собой практический способ достижения нужной продуктивной зоны. Ниже приводится обзор этих ситуаций (рис. 8.8).
1. Разработка морских месторождений. Разработка всего морского месторождения может быть осуществлена бурением требуемого числа скважин с одной платформы (на глубоководном участке) или с искусственного острова — на мелководье (рис. 8.8, а). Эти скважины необходимо отклонять от вертикали под разными углами, чтобы достигнуть границ месторождения.
2. Бурение в плоскости сброса. Скважины, пробуренные в плоскости сброса, являются неустойчивыми вследствие перемещения пластов и срезающего действия на обсадную колонну. Скважина, направление которой! пересекает плоскость сброса или параллельно ей, не имеет таких осложнений (рис. 8.8, б).
3. Бурение в недоступных районах. Когда коллектор находится под горой или под плотно заселенным районом, наклонное бурение — единственный способ при разработке нефтяного месторождения (рис. 8.8, в).
4. Зарезка нового ствола в скважине. В некоторых случаях часть бурильной колонны остается в скважине, например, при прихвате труб. Если эти металлические предметы нельзя извлечь, то бурение можно продолжить, изменив направление оси ствола скважины от места над оставшимся металлом. Эта операция называется зарезкой нового ствола и предполагает отклонение скважины от ее первоначального направления (рис. 8.8, г).
5. Бурение в соляные купола. Когда нефтяной коллектор находится под соляным куполом, то, как показывает практический опыт, необходимо бурить направленную скважину (рис. 8.8, д). Обсадные колонны, спущенные в зону соляных куполов, подвергаются смятию в результате действия бокового давления, возникающего при оползании солей. Отклонение скважины необходимо проектировать так, чтобы избежать соляной купол, поэтому ствол отклоняют непосредственно над нефтеносной зоной.
6. Разгрузочные скважины. Наклонная скважина может быть пробурена для пересечения и тушения фонтанирующей скважины, чтобы закачать буровой раствор с высокой плотностью.
7. Бурение разведочных скважин. Наклонные разведочные скважины проводят на площадях, содержащих перспективные углеводородные структуры. Статистика разведочных работ показывает, что одна скважина из девяти — продуктивная. Если скважина, пробуренная первоначально, оказывается непродуктивной, то намного дешевле пробурить наклонную скважину из существующей. При этом методе достигается значительная экономия первоначальной стоимости бурения, затрат на установку кондуктора и промежуточной колонны. Этот метод аналогичен зарезке нового ствола в скважине.
Рис. 8.8. Варианты бурения направленных скважин.
.
ГЕОМЕТРИЯ НАКЛОННОЙ СКВАЖИНЫ
Чтобы достигнуть намеченной глубины, наклонную скважину бурят с поверхности по кратчайшей траектории. Вследствие изменения литологических свойств траектория скважины редко проходит в одной плоскости: при бурении непрерывно изменяются угол наклона и направление ствола. Таким образом, наклонную скважину необходимо рассматривать в трех измерениях и в каждом положении определять угол наклона и направление ствола скважины.
На рис. 8.9, а представлена наклонная скважина в трех измерениях и показаны вертикальная и горизонтальная проекции ствола. Наклонная скважина характеризуется следующими параметрами (рис. 8.9, б, в).
1. Угол искривления — это угол между вертикалью и касательной к траектории скважины в любой точке.
2. Азимут искривления — это угол, измеренный в горизонтальной плоскости между направлением на север и точкой, лежащей на траектории скважины. Таким образом, точка с азимутом 50° означает, что направление искривления скважины в этой точке — 50° от севера.
Известно два северных направления: географический север находится на северном полюсе, магнитный север определяет северное направление магнитного поля Земли. На практике магнитный север находят по магнитному компасу. Два этих северных направления земли редко совпадают, поэтому для установления истинного географического севера используют поправку к значению магнитного севера, которая определяется как магнитное склонение.
3. Вертикальная глубина — это истинная глубина скважины по вертикали от поверхности до намеченной зоны.
4. Горизонтальное смещение — это расстояние по горизонтали до намеченной зоны от контрольной точки подвышечного основания.
Горизонтальное смещение и азимут намеченной зоны в любой точке траектории ствола скважины можно использовать для определения координат смещения на север и восток.
5. Резкое искривление ствола скважины определяется как изменение угла между двумя точками на траектории скважины и является результатом изменения наклона, направления или того и другого. Резкое искривление ствола скважины на протяжении какого-то интервала (например, 30 м) называется интенсивностью искривления ствола скважины.
6. Глубина отклонения — глубина в вертикальном стволе скважины, на которой начинается отклонение от вертикали.
Рис. 8.9. Наклонная скважина:
а — пространственный вид; /, 3 — вертикальная (hв) и горизонтальная (hr ) проекции, 2 — положение устья скважины; б, в — вертикальный и горизонтальный профили; О — точка ствола, с которой отклоняют скважину; К — конечная точка бурения; а — угол наклона скважины; А — азимут; h — фактическая глубина скважины
ТИПЫ НАПРАВЛЕННЫХ СКВАЖИН

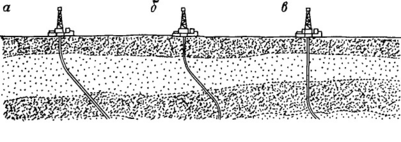

Существуют три типа направленных скважин (рис. 8.10).
Тип I. Наклонная скважина этого типа отклоняется на малой глубине и угол искривления поддерживается до тех пор, пока не начнется разбуривание намеченной зоны (рис. 8.10, а). Скважины I типа используют для бурения на умеренные глубины, для эксплуатации одного продуктивного горизонта, при отсутствии необходимости спуска промежуточной колонны, при бурении на большую глубину, при значительном горизонтальном смещении.
Тип II. Так называют скважины S-образной формы (рис. 8.10, б). Скважину отклоняют на малой глубине до тех пор, пока не будет достигнуто максимально необходимое отклонение. Затем направление оси скважины поддерживается постоянным, а затем отклонение снижается и скважина приводится к вертикали. Этот тип скважин используют при одновременной совместной эксплуатации нескольких продуктивных горизонтов и бурении разгрузочных скважин. Такие скважины требуют тщательного контроля при бурении.
Тип III. Этот тип подобен типу I за исключением того, что скважину отклоняют на большей глубине, чтобы избежать, например, соляной купол. Скважины такого типа используют при зарезке нового ствола и в разведочном бурении (рис. 8.10, в).
Рис. 8.10. Типы наклонных скважин.
ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ИСКРИВЛЕНИЯ СКВАЖИНЫ
Вертикальные и наклонные скважины подвергаются глубинным измерениям из следующих соображений:
для контроля углубления скважины (фактические данные кривизны скважины используют для графического построения направления скважины и последующего сопоставления с планируемым направлением; отклонение ствола можно скорректировать и привести скважину к нужному направлению);
для предотвращения пересечения данной скважины с соседними, что может произойти при бурении с морского основания;
с целью определения ориентирования, необходимого для размещения отклоняющих инструментов;
для установления точного местоположения забоя по вертикали, углу искривления, отклонению на север и восток, что может потребоваться в случае открытого фонтанирования, когда необходима разгрузочная скважина для глушения выброса;
для расчета интенсивности искривления ствола скважины.
Применяют несколько типов приборов для измерения кривизны ствола скважины: магнитные приборы одно- и многоточечного действия и гироскопы. Приборы для измерения кривизны ствола скважины могут быть сброшены с устья, т. е. бросового типа (за исключением гироскопа), или спущены на стальном кабеле для установки в немагнитной УБТ, обычно из сплава К-Монель.
