Для удобства работы при измерении зараженности различных объектов используется удлинительная штанга. Она же позволяет при необходимости увеличить расстояние от дозиметриста до кон­тролируемого объекта.

Основные правила обращения с приборам. При обращении с прибором необходимо придерживаться следующих правил:

1) содержать в чистоте;

2) оберегать от ударов и тряски;

3) защищать от прямых солнечных лучей, сильного дождя и мо­роза;

4) выключать в перерывах между работой;

5) следить за наличием смазки в резьбе корпуса зонда;

6) не перегибать слиш­ком сильно кабель зонда;

7) не прилагать больших усилий при вращении ручек потенциометра и переключателей;

8) после ра­боты под дождем пульт и зонд протирать промасленной тряпкой;

9) раз в 2 года проводить градуировку и настройку прибора. Отправку приборов на градуировку необходимо вести по графи­кам, утвержденным начальником ГО. Внеплановая градуировка и настройка прибора производится при смене счетчиков, стабили­заторов или при замене других деталей, резко изменяющих пара­метры прибора;

10) после работы в зонах с высоким уровнем ра­диации производить дезактивацию прибора. Поверхность прибора тщательно протирают влажной тряпкой или тампонами, чтобы снять пыль. Использованные тряпки и тампоны выбрасывают в специальную тару или ящик.

Основные различия в модификациях измери­телей мощности дозы типов ДП - 5А, ДП - 5В и ДП - 5В. Назначение и принцип действия всех модификаций измерителя мощности дозы (рентгенометра) ДП-5 одни и те же, различие между ними состоит в основном в конструктивном исполнении и частично в электрической схеме.

Прибор ДП-5А конструктивно отличается от ДП-5В следую­щим:

1) в корпусе прибора (измерительном пульте) размещен дополнительный газоразрядный счетчик типа СИ-ЗБГ, используе­мый при работе на поддиапазоне 200. Поэтому при работе на этом поддиапазоне измерение уровня радиации производится са­мим пультом (в 1 м от земли). Счетчики, расположенные в зон­де, при этом отключаются;

2) контрольный препарат укреплен на внутренней стороне крышки футляра и прикрыт крышкой, кото­рую при проверке прибора сдвигают в сторону. Поворотный экран зонда имеет не три, а два рабочих положения: «Г» и «Б»;

3) у зонда имеется короткая отстегивающаяся ручка;

4) на измеритель­ном пульте имеется дополнительная ручка потенциометра «ре­жим». При подготовке прибора к работе после установки пере­ключателя поддиапазонов в положение «режим» этой ручкой стрелка прибора выводится на черный треугольник на шкале;

5) делитель напряжения предназначен для использования внеш­них источников постоянного тока напряжением 3, 6 и 12 вольт;

6) крышка отсека источников питания крепится четырьмя вин­тами с применением отвертки;

7) в таблице на крышке футляра даны устаревшие в настоящее время предельно допустимые уров­ни радиоактивного заражения некоторых объектов.

Прибор ДП-5Б сходен с ДП-5А, отличаясь от него креплени­ем крышки отсека питания, фиксацией удлинительной штанги к зонду и данными в табличке величин допустимого загрязнения объектов контроля, которые аналогичны прибору ДП-5В.

Кроме того, приборы ДП-5А и ДП-5Б изготовлены из более хрупкого материала, чем ДП-5В, и требуют более осторожного обращения.

Народнохозяйственные приборы, используемые в ГО

Сцинтилляционный радиометр поисковый СРП-68-01 предна­значен для поиска радиоактивных руд по их гамма-излучению и для радиометрической съемки местности (рис. 3).

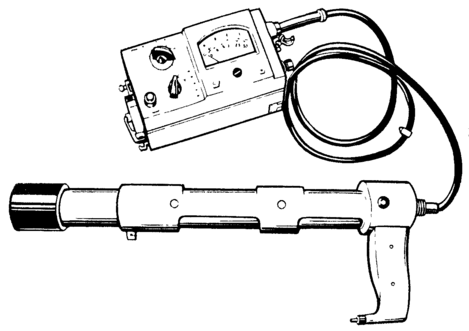

Рис. 3. Сцинтилляционный радиометр поисковый СРП-68-01

В период ликвидации последствий аварии на Чернобыльской АЭС он использовался для ведения радиационной разведки, определения степени зараженности животных, продуктов растительного и жи­вотного происхождения, кормов и воды. Прибор сохраняет рабо­тоспособность в интервале температур от —20 до +50 °С и отно­сительной влажности до 90% при температуре 30 °С.

СРП-68-01 позволяет проводить измерение мощности экспо­зиционной дозы гамма-излучения в пределах от 0 до 3000 мкР/ч (3 мР/ч). Степень радиоактивной загрязненности измеряют в пределах от 0 до 10000 имп/с.

Время установления рабочего режима не .превышает 1 мин. Прибор допускает непрерывную работу в течение 8 ч. Отклоне­ние показаний не более ±10%. Комплект питания включает де­вять элементов типа 343 (12 В). Масса рабочего комплекта 3,6 кг, в укладочном ящике 9,5 кг.

Прибор состоит из пульта (РПГ4-01), блока детектирования (БДГ4-01), комплекта запасных частей, инструмента, докумен­тации и укладочного ящика.

Бета-радиометр РКБ4-1еМ предназначен для экспрессных из­мерений удельной (объемной) бета-активности воды, почвы, рас­тительности, пищевых продуктов. Прибор может быть использо­ван в ветеринарных лабораториях, санэпидемстанциях. Состоит из пульта, блоков детектирования БДЖБ-02 и БДЖБ-07, блока питания, соединительного кабеля, комплекта ЗИП. Диапазон из­мерений от 5 •10-5 мкКи/кг(л) до 0,5 мКи/кт(л). Время измере­ния 35 мин. Рабочий диапазон температур от 4 до 40 °С. Напря­жение питания 220 В.

Приборы контроля облучения

Комплект индивидуальных дозиметров ДП-22В (рис. 4) пред­назначен для измерения индивидуальных доз гамма-излучения в диапазоне от 2 до 50 Р при изменении мощности дозы от 0,5 до 200 Р/ч. Погрешность измерений ±10%. Саморазряд не превы­шает 4 Р/сут. Работа дозиметров обеспечивается в интервале температур от —40 до +50 °С, относительной влажности воздуха 98%. В комплект ДП-22В входят 50 прямопоказывающих дози­метров ДКП-50-А, зарядное устройство ЗД-5, футляр, техниче­ская документация.

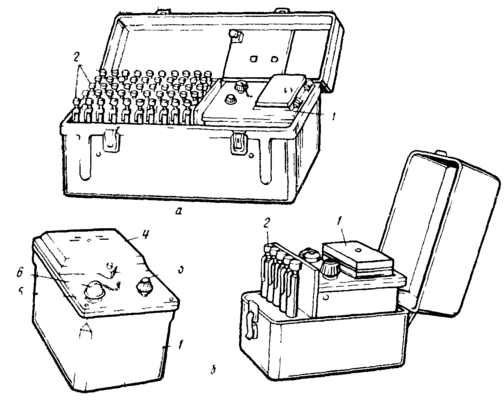

Рис. 4. Комплекты индивидуальных дозиметров ДП-22В (а) и ДП-24 (б):

/- зарядное устройство. 2 --дозиметры: 3- ручка потенциометра. 4 - крышка отсека питания. 5 -зарядное гнездо. 6 – колпачок.

Подготовка комплекта к действию состоит из внешнего осмот­ра, проверки комплектности и зарядки дозиметров ДКП-50-А. При осмотре выявляют их техническую исправность.

Для подготовки дозиметра ДКП-50-А к работе отвинчивают пылезащитный колпачок (защитная оправка) дозиметра и кол­пачок гнезда «заряд» на зарядном устройстве. Ручку «заряд» Выводят против часовой стрелки, дозиметр вставляют в гнездо, упираясь в его дно, при этом внизу гнезда зажигается лампочка, освещающая шкалу дозиметра. Оператор, наблюдая в окуляр и вращая ручку «заряд» по часовой стрелке, устанавливая изо­бражение нити на нулевую отметку шкалы дозиметра, вынимает дозиметр из гнезда и навинчивает защитный колпачок. Затем дозиметры выдают личному составу формирований, работающих в зоне радиоактивного заражения.

После возвращения из оча­га снимают показания дози­метра и заносят в журнал уче­та облучения личного состава (все дозиметры пронумерова­ны и могут закрепляться за отдельными членами форми­рований).

В нерабочем состоянии до­зиметры должны храниться заряженными в сухом поме­щении при температуре 20°С в вертикальном положении.

Комплект дозиметров ДП-24 состоит из зарядного устройства ЗД-5 и пяти дози­метров ДКП-50-А. Комплект предназначен для небольших формирований и учреждений ГО. Подготовка и использование прибора аналогичны ДП-22В.

Комплект измерителя дозы ИД-1предназначен для измерения поглощенных доз гамма-нейтронного излучения в ин­тервале температур от —50 до +50 °С и относительной влаж­ности до 98%. Дозиметр обеспечивает измерение поглощенных доз гамма-нейтронного излучения в диапазоне от 20 до 500 рад с мощностью дозы от 10 до 366000 рад/ч.

Саморазряд дозиметра при 20°С, атмосферном давлении 100 кПа, относительной влажности 65% не превышает за 24 ч одно деление, за 150 ч два деления.

Отсчет измеряемых доз производится по шкале, расположен­ной внутри дозиметра и наблюдаемой на свет через окуляр. За­рядка дозиметров производится от зарядного устройства ЗД-6. В комплект, кроме зарядного устройства, входят 10 дозиметров и инструкция, вложенные в футляр.

Принцип работы зарядного устройства основан на следую­щем: при вращении ручки по часовой стрелке рычажный меха­низм создает давление на пьезоэлементы, которые, деформируясь, образуют на торцах разность потенциалов, приложенную таким образом, чтобы по центральному стержню зарядного гнезда по­давался плюс на центральный электрод ионизационной камеры дозиметра, а по корпусу—минус на внешний электрод иониза­ционной камеры.

Для приведения дозиметра в рабочее состояние его следует зарядить. Для этого надо повернуть ручку зарядного устройства против часовой стрелки до упора, вставить дозиметр в зарядно-контактное гнездо зарядного устройства; направить зарядное устройство зеркалом на внешний источник света и добиться мак­симального освещения шкалы поворотом зеркала; нажать на до­зиметр и, наблюдая в окуляр, поворачивать ручку зарядного уст­ройства по часовой стрелке до тех пор, пока изображение нити на шкале дозиметра не установится на 0, после этого вынуть до­зиметр из гнезда, проверить положение нити на свет (при верти­кальном положении нити ее изображение должно быть на 0).

Дозиметр во время работы в поле действия ионизирующих излучений носят в кармане одежды. Периодически наблюдая в окуляр дозиметра, определяют по положению изображения нити на шкале дозиметра дозу гамма-нейтронного излучения, получен­ную во время работы.

При эксплуатации для предупреждения механических повре­ждений необходимо оберегать комплект от толчков, ударов, па­дений. При перевозке приборы должны находиться в футляре и располагаться по возможности в передней части кузова. При ра­боте защищать комплект от загрязнений и погодных условий (дождя, снега, прямых солнечных лучей и т. п.). После работы с комплектом необходимо его техническое обслуживание.

Индивидуальный измеритель дозы ИД-II предназначен для индивидуального контроля облучения людей с целью первичной диагностики радиационных поражений. В комплект входит 500 индивидуальных измерителей дозы ПД-11, расположенных в пяти укладочных ящиках, измерительное устройство ИУ в укладочном ящике, два кабеля питания, техническая документация, ЗИП, градуировочный ГР и перегрузочный ПР детекторы. Масса ком­плекта 36 кг. Индивидуальный измеритель дозы обеспечивает измерение поглощенной дозы гамма- и смешанного гамма-ней­тронного излучения в диапазоне от 10 до 1500 рад. Доза облу­чения суммируется при периодическом облучении и сохраняется в дозиметре в течение 12 месяцем Масса ИД-11 25 г.

Заключение

Основная задача дозиметрии в граждан­ской обороне — выявление и оценка степени опасности ионизи­рующих излучений для населения, войск и невоенизированных формирований ГО в целях обеспечения целесообразных действий в различных условиях радиационной обстановки.

С ее помощью осуществляются обнаружение и измерение ра­диоактивного излучения (уровня радиации) для решения задач по обеспечению жизнеспособности населения и успешному про­ведению спасательных и неотложных аварийно-восстановитель­ных работ в очагах поражения; измерение степени зараженности различных объектов для определения необходимости и полноты проведения дезактивации и санитарной обработки, а также опре­деления пригодности зараженных продуктов, воды и кормов к потреблению; измерение доз облучения в целях ограничения переоблучения и определения работо- и жизнеспособности населе­ния и отдельных людей в радиационном отношении; лабораторное измерение степени зараженности РВ продуктов питания, воды. кормов.

Список использованной литературы

• «Наставление по организации и ведению гражданской обороны на объектах народного хозяйства».Воениздат,1990г.

• Акимов Н.И, Ильин В.Г. Гражданская оборона на объектах сельскохозяйственного производства. М.: «Колос», 1984.

• Атаманюк В.Г. и др. «Гражданская оборона». М.: «Правда», 1986.

• Баленко Е.Д. «Лекции по гражданской обороне».Досааф,1989г.

• Гражданская оборона на объектах агропромышленного комплекса. Под редакцией Николаева Н.С., Дмитриева М.И. М.: ВО «Агропромиздат», 1990.
