Это открытие ознаменовало собой появление такого полуавтоматического оружия как пистолеты, автоматы, винтовки и карабины.

Как уже говорилось, основные компоненты конструкции (зарядная камора, порох, пуля, воспламенение и ствол) не изменились, хотя в самой технологии оружии и боеприпасов происходили значительные изменения. Они происходят и теперь, если говорить об электронном воспламенении и безгильзовых патронах.

Последние достижения

На начальном этапе развития оружия приходилось тратить много времени для подготовки его к стрельбе, а также необходима была и безветренная погода для воспламенения. Кроме того, точность попадания выстрела была делом скорее удачи, чем расчета. В наше время производится оружие, способное вести огонь со скоростью 600 выстрелов в минуту при любых погодных условиях с высокой вероятностью попадания и надежностью. Замена магазина занимает несколько секунд.

Легкое стрелковое оружие может быть в целом разделено на оружие с прикладом и ручное оружие. Это разделение во многом условно, поскольку многие автоматы, самозарядные винтовки и карабины могут рассматриваться как ручное оружие ввиду небольшого размера, достигнутого путем изобретения складных прикладов и сменных стволов.

Оружие с прикладом:

Делится на следующие типы:

• Винтовки: однозарядные, с затворным механизмом, рычажным механизмом, помповым механизмом, полу – и автоматические.

• Гладкоствольные ружья: однозарядные, с затворным механизмом, рычажным механизмом, помповым механизмом, полу- и автоматические.

• Карабины: однозарядные с затворным механизмом, рычажным механизмом, помповым механизмом, полу- и автоматические.

Ручное оружие:

Делится на следующие типы:

• Револьверы: дымный порох, малокалиберные кольцевого воспламенения, центрального боя.

• Пистолеты: дымный порох, малокалиберные кольцевого воспламенения, центрального боя.

Устройство пистолета

Что такое пистолет?

Пистолет – это огнестрельное оружие. Он не имеет однозначного определения. Согласно энциклопедии, пистолет – это (короткоствольное) индивидуальное стрелковое оружие с полуавтоматической системой заряжания. Работа пистолета основана на следующих принципах. Магазин, емкостью от шести до двадцати пяти патронов, вставляется в пистолет. Энергия отдачи при выстреле автоматически выбрасывает пустую гильзу и подает новый патрон. Таким образом, в отношении пистолета все ясно. Он предназначен для выстрела заряда через дуло, а работает он от энергии химического взрыва (огнестрельное оружие) или физического воздействия (пневматическое оружие). Пистолеты можно разделить на пистолеты одинарного и двойного действия.

Одинарное действие означает, что курок взводится перед каждым выстрелом. При заряжании, когда кожух-затвор отводится назад для подачи патрона в патронник, курок взводится автоматически. Двойное действие означает, что взведение курка происходит механически при нажатии на спусковой крючок. Когда спусковой крючок нажат до упора, курок высвобождается, ударяет по патрону, и происходит выстрел.

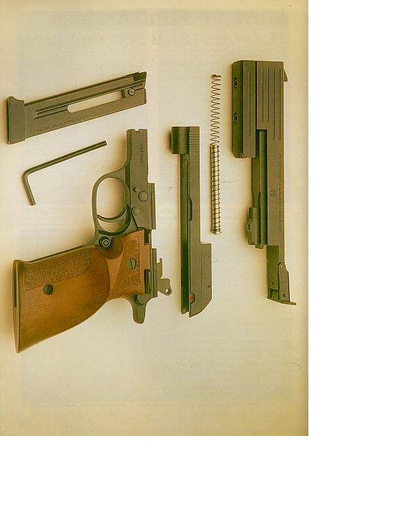

Пистолет состоит из определенного количества деталей, которые образуют следующие основные группы:

!. Кожух-затор.

2. Ствол с патронником, возвратная пружина, направляющий стержень возвратной пружины.

3. Рамка.

4. Магазин.

Кожух-затвор

Кожух-затвор пистолета служит для того же, для чего, например, служит казенная часть винтовки. При его помощи осуществляется функция запирания и самозапирания. Обычно он состоит из следующих частей:

• Кожуха с затвором.

• Ударника с упором ударника.

• Экстрактора с пружиной для извлечения пустой гильзы из патронника.

• Иногда, выбрасывателя для выброса пустой гильзы из кожуха-затвора во время перезарядки. В некоторых моделях выбрасыватель крепится на рамке. Иногда ударник во взаимодействии с экстрактором действует как эжектор (например, в модели пистолета голландских полицейских FN 1910/22). Кольт 1911 и его модификации оснащены выбрасывателем, укрепленным на рамке.

• Иногда, предохранителя. В одних моделях предохранитель расположен на кожухе, в других – на рамке.

Ствол с патронником

Ствол представляет собой круглую трубку с винтовыми нарезами внутри. Они придают пуле вращательное движение. Скорость вращения зависит от длины и остроты нарезов. Существует понятие «шаг нареза». Например, длина нареза в 250 мм означает, что полный оборот нареза (360 град.) совершается на отрезке в 250 мм. Для придания пуле вращательного движения ее диаметр делается немного больше диаметра ствола: пороховые газы проталкивают ее внутри. Вращательное движение придает пуле устойчивость. В противном случае возможны погрешности траектории полета.

Сначала патрон подается в патронник. Его стенки толще стенок ствола, так как в патроннике в результате воспламенения пороха образуется очень высокое давление и температура. Давление падает по мере продвижения пули по длине ствола. В случае, если толщина стенок патронника недостаточна, существует вероятность его разрыва и ранения стрелка. Например, при воспламенении патрона 45АПК давление в патроннике достигает 1400 атмосфер, а патрона калибра 9 мм Парабеллум (Люгер) – 2700 атмосфер.

Рамка

Р амка пистолета состоит из рукоятки и относящихся к ней частей. Это:

• Защелка кожуха. После последнего выстрела, когда магазин пуст, кожух отводится в заднее положение. Таким образом, стрелок видит, что магазин пуст. Вставив полный магазин, он опускает защелку кожуха вниз. Кожух, двигаясь под воздействием возвратной пружины вперед, захватывает верхний патрон и подает его в патронник. Можно начинать стрельбу.

• Защелка магазина, при помощи которой магазин извлекается из пистолета.

• Предохранитель, блокирующий курок при помощи шептала и/или шепталом.

• Шептало. Регулирует ход ударника, расцепляется с курком, который ударяет по ударнику.

• Курок с боевой пружиной. Используется не во всех моделях пистолетов. В моделях без курка ударник под воздействием пружины ударяет, как только тяга спускового крючка освобождает шептало.

• Магазинный предохранитель (не всегда). Если магазин извлечен из пистолета, то шептало и тяга спускового крючка заблокированы или разъединены.

Магазин

Из магазина патроны подаются в патронник. При неправильном положении пружины-подавателя может произойти заклинивание патронов. Магазин состоит из:

• Собственно магазина для размещения патронов.

• Пружины-подавателя, выталкивающей патроны под определенным углом вверх. В большинстве случаев подаватель выполняет функцию активатора защелки кожуха после последнего выстрела.

• Пружины подавателя.

• Торцовой пластины (иногда).

Стандартный магазин вмещает от 5 до 25 патронов, в зависимости от типа, модели, марки, калибра оружия.

Затворные системы пистолетов

В конце 19 века было налажено производство полуавтоматических пистолетов. Ввиду сложности их механизмов и технических усовершенствований, происходивших на протяжении многих лет, практически невозможно описать все системы запирания. Остановимся на наиболее важных из них – тех, которые используются и сейчас.

Затвор

Затворы используются в пистолетах для дальнобойной стрельбы. Такой пистолет можно сравнить с очень укороченной винтовкой с затвором. Приводимый в действие рукой затвор имеет определенное количество выступов на лицевой либо тыльных сторонах. При запирании выступы заходят в вырезы, расположенные в рамке, и превращают затвор с рамкой в единое целое. Хорошим тому примером служит револьвер Ремингтон ХР-100 с затвором, напоминающим затвор Маузера. Пример попроще –немецкий револьвер Аншютц Exemplar. Итак, это очень надежная система запирания, способная выдерживать высокое давление и позволяющая вести огонь крупнокалиберными патронами.

Свободный затвор

Обычно эта система используется в пистолетах калибра до 9 мм Парабеллум или Люгер. Исключением является пистолет Хеклер и Кох V70 калибра 9 мм Парабеллум. Так как при стрельбе патронами калибра до 9 мм Парабеллум создается не очень большое давление, то и нет необходимости в абсолютном запирании. В таких пистолетах запирание происходит при помощи пружины, которая толкает массивный кожух в крайнее переднее положение. Благодаря напряжению пружины кожух упирается в тыльную часть патронника. Пистолет работает следующим образом. При выстреле образуется давление газов, выталкивающее пулю из гильзы и толкающее ее внутри ствола. Давление газов, движение пули создают давление противодействия, которое стремится вытолкнуть гильзу из патронника. Но кожух мешает этому. Давление возвратной пружины и масса кожуха замедляют такую реакцию и дают ей развитие только после того, как пуля покидает ствол. Происходит отпирание. За счет своей массы кожух движется назад и останавливается в крайнем положении.

Итак, все происходит в следующем порядке.

1. Происходит выстрел.

2. Под давлением газов кожух движется назад (и его пружина), курок (и его пружина) и возвратная пружина срабатывают более-менее одновременно.

3. При возвратном движении кожуха гильза выталкивается из патронника выталкивателем и выбрасывается выбрасывателем.

4. Возвратная пружина максимально сжата и стремится вперед вместе с кожухом.

5. При движении вперед кожух захватывает патрон из магазина и подает его в патронник. Иногда возвратная пружина расположена вокруг ствола, иногда – внизу или над стволом.

Система запирания (затвор) Браунинга

Американец Джон Мозес Браунинг (1855 – 1926) изобрел систему запирания пистолета, которая используется широко и сейчас. Этой системой оснащены пистолеты FH – High Power, Government (1911 и 1911-A1). Зиг Р210 и Вальтер Р88. В этой системе поражает ее простота. Она имеет ряд преимуществ. Она не чувствительна к грязи, себестоимость ее невысока, надежность проверена на практике. Система Браунинга имеет три варианта:

1. Система Браунинг-Кольт.

2. Система Браунинг-FN.

3. Система Браунинг - Петтер.

Система запирания Браунинг - Кольт

Под стволом находится один- два шарнира, на стволе расположены от одного до тех выступов, которые заходят в вырезы, расположенные внутри кожуха, если пистолет заперт.

После выстрела под давлением газов кожух и ствол движутся назад на несколько миллиметров. Затем при помощи шарнира ствол опускается. Выступы выходят из вырезов, и ствол и кожух разъединяются. Ствол останавливается, а кожух движется назад.

Система Брауниг - FN

Эта система действует при помощи закрепленного на стволе хвостовика и двух выступов, заходящих в соответствующие вырезы на внутренней стороне кожуха. После выстрела под воздействием газов кожух и ствол движутся назад на несколько миллиметров, затем пятка в рамке пистолета

останавливает хвостовик ствола. Форма хвостовика заставляет ствол опуститься вниз, выступы выходят из вырезов, ствол прекращает движение, кожух движется в крайнее заднее положение.

Система запирания Браунинг - Петтер

Система Браунинг – Петтер действует подобно системе Браунинг – ФН с той только разницей, что на верхней части ствола нет выступов. Патронник находится в массивном блоке своеобразной формы.

Э тот блок функционирует как замок, так как идеально размещен внутри порта выбрасывателя в кожухе. Это и позволяет ему запирать кожух и ствол.

Система запирания Вальтера

Данная система используется в пистолетах Вальтер Р38/РI, Р38-К, Р4 Р5, состоящих на вооружении у голландских полицейских. Эта же система встречается в пистолетах Беретта и Таурус РТ92 и РТ99.

Система действует следующим образом. Под стволом находится м аленькая подвижная колодка, соединяющая ствол и кожух. После выстрела ствол и кожух движутся назад примерно на 8 мм. Затем ударник колодки ударяет по выступу в рамке. Таким образом, ударник проходит между нижней частью ствола и верхней частью запирающей колодки.
