Змішувач складається з одновісного тракторного причепа, на рамі якого встановлено кузов 3 (рис. 2.3) з двома пересувними перегородками 2 і транспортерами 1, шнек-змішувач 6 та вивантажувальний елеватор 5. Транспортери і шнек приводяться в рух від ВВП трактора або електродвигуна.
Задня стінка кузова має вікна, перекриті заслінками. Добрива завантажують у відсіки кузова, відкривають заслінки і включають привід на транспортери, які виносять добрива і скидають у шнек-змішувач. Лопатки шнека перемішують добрива і транспортують їх до похилого елеватора 5, який розвантажує добрива в розкидач або транспортний засіб.
Верхня горловина елеватора обладнана бітером 4, який додатково перемішує добрива. Задане співвідношення компонентів суміші регулюють перестановкою перегородок 2 і переміщенням дозувальних заслінок. Продуктивність змішувача - 20 т/год.
Навантажувачі добрив. Для навантаження добрив у транспортні засоби і технологічні машини застосовують універсальні (для різних матеріалів) і спеціальні (тільки для добрив) навантажувачі. За принципом роботи навантажувачі бувають періодичної і безперервної дії. Технологічний процес перших включає робочий (забір, піднімання, переміщення, виванта-матеріалу) і холостий (повернення навантажувача у початкове положення) ходи. Навантажувачі безперервної дії здійснюють у робочому положенні безперервний забір матеріалу і завантаження його в машину. Навантажувач-екскаватор П9-0.8Б-це гідравлічна машина, начеплена на трактор ЮМЗ-6Л або ЮМЗ-6М. Він призначений для навантажування мінеральних добрив, сипких і малосипких матеріалів, силосу та сінажу, штучних чи упакованих у тару вантажів, а також для проведення екскаваторних робіт у ґрунтах І і II категорій (рідка глина, суглинок, супісок, ґрунт рослинного шару, чорнозем, шлак, щебінь та ін.) у незамерзлому стані і для бульдозерних робіт.

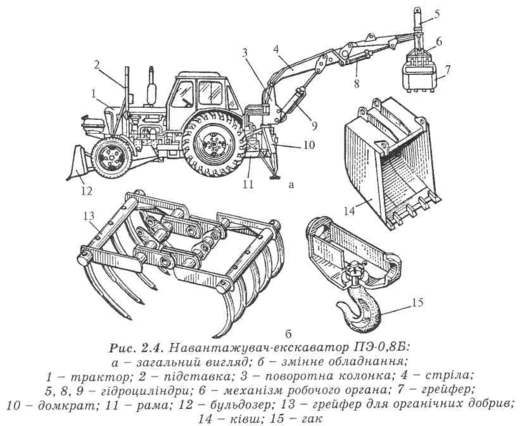

Робочим обладнанням машини є грейфер 7 (рис. 2.4) для сипких матеріалів, грейфер (кігті) 13 для органічних добрив, ківш-лопата 14 для екскаваторних робіт, гак 15 для навантажування штучних і упакованих у тару вантажів та бульдозер 12. Стріла 4 навантажувача шарнірно з'єднана з верхньою частиною поворотної колонки 3. Виліт стріли змінюють гідроциліндром 8. Грейфер 7 складається з двох щелеп, з'єднаних між собою втулками.
Щелепи обладнані ножами із зубами для захвату матеріалу. Відкривають і закривають їх спеціальним механізмом 6, який приводиться в дію гідроциліндром. Місткість ковша грейфера - 0,44 м3, ширина захвату - 1,3 м, висота навантажування - 3,6 м. Глибина опускання ковша грейфера - 2,2 м.
Стрілу піднімають та опускають гідроциліндром 9. Окремим гідроциліндром стрілу повертають у горизонтальній площині на кут 270°.
Для навантажування силосу, сіна, соломи, органічних добрив та інших аналогічних вантажів замість ковша кріплять грейфер з кігтями 13, що складаються з двох рамок, до кожної з яких приварено по п'ять зубів. Кігті начіплюють на механізм грейфера, яким вони відкриваються і закриваються.
Для риття траншей і ям до надставки стріли кріплять ківш 14 (за схемою зворотної лопати екскаватора). Глибина копання 2-2,2 м, ширина - 0,7 м.
Для навантажування і розвантажування затарених штучних вантажів до надставки стріли кріплять гак 15. Висота піднімання гака 5 м, вантажопідйомність - 0,8 т. Ширина захвату полиці бульдозера становить 2 м. Керування полицею здійснюють гідроциліндром. Гідроциліндри приводяться в дію від гідросистеми, яка включає шестеренчастий насос, гідророзподільник, масляний бак та іншу апаратуру.
Продуктивність при навантажуванні сипких матеріалів - до 100 т/год., при ритті траншей - 30 м3/год.
Автономний навантажувач-екскаватор ПЗА-1,0 призначений для навантажування органічних та мінеральних добрив, сипких і малосипких матеріалів, силосу, сінажу, штучних чи затарених вантажів, а також для проведення землерийних робіт.
Навантажувач виконаний на базі трактора ЮМЗ-6Л і обладнується змінними робочими органами, керують якими за допомогою гідросистеми з робочим тиском 10 кПа.
Вантажопідйомність навантажувача - 1,2 т, продуктивність - 152-163 т/год, висота навантажування -2 м.
Універсальний грейферний навантажувач ПГ-0,2 призначений для навантажування в транспортні засоби різних вантажів, а також для роботи на тваринницьких фермах і у парниках, його начіплюють на трактор Т-25А або самохідне шасі Т-16М. Навантажувач обладнаний змінними робочими органами: грейферним ковшем, ковшем для бульбоплодів, кігтями, гаком та бульдозерною полицею. Висота навантажування - 3,2 м, глибина вивантажування до 1,5 м, вантажопідйомність з грейферним ковшем - 0,22 т, при використанні гака - 0,35 т. Продуктивність - до 40 т/год.
Фронтально-перекидний навантажувач ПФП-1,2 (рис. 2.5) обладнаний ковшем 1, підвішеним на П-подібній рамі 4. Для заповнення ківш опускають на землю і рухаються вперед (положення І), Потім його повертають гідроциліндром 2, піднімають гідроциліндром 3 (положення II) і вивантажують добрива в кузов транспортних засобів або розкидачів. Вантажопідйомність навантажувача - 1,5 т. Начіплюють його на трактор ДТ-75В. Продуктивність - до 125 т/год.

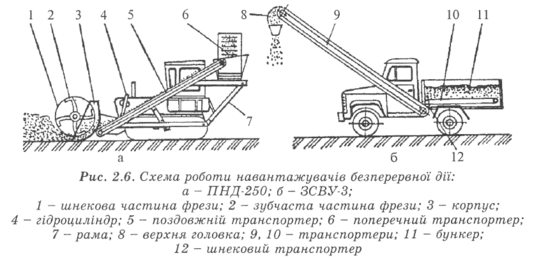

Подібну будову має навантажувач ПФП-2, який агрегатують з трактором Т-150. Навантажувач безперервної дії ПНД-250 (рис. 2.6, а) призначений для розпушування і навантаження з буртів органічних та органо-мінеральних сумішей, торфу і компостів у високопродуктивні машини для внесення добрив. Він складається із забірного органа, поздовжнього 5 і поперечного 6 транспортерів. Забірний орган включає в себе корпус 3 і фрезу, що складається з шнекової 1 і зубчастої 2 частин.
Під час завантаження добрив забірний орган опускають на землю, включають передачу і починають рухатись вздовж правого боку бурта. Фреза врізається в добрива, подрібнює моноліти і переміщує розпушений шар до транспортера 5, який подає добрива на поперечний вивантажувальний транспортер 6. Далі добрива подаються в кузов транспортного засобу або розкидача.
Висота навантажування - 3,2 м. Продуктивність навантажувача при навантаженні гною - 200 т/год., при навантаженні торфу - 150 т/год.
Завантажувач літаків і вертольотів ЗСВУ-3 (рис. 2.6, б) встановлюється на шасі автомобіля ГАЗ-53А. Він складається з бункера 11 з двома поздовжніми стрічковими транспортерами 10, поперечного шнекового 12 і похилого стрічкового 9 транспортерів, механізмів привода та керування.
Добрива з бункера спрямовуються транспортерами 10 у шнек 12, який подає їх на транспортер 9. Останній завантажує добрива на висоту 4,5 м у бункер авіаційних розкидачів. Продуктивність навантажувача - 60 т/год., вантажопідйомність - 3 т. Навантажувач використовують також для завантаження сівалок насінням або мінеральними добривами.
Використана література
1. Сільськогосподарські машини Д.Г. Войтюк, Г. Р. Гаврилюк 2004 р. 448 с.
