Дождевальные установки могут быть стационарными, «с переносными трубопроводами, с механизированным перемещением трубопроводов. Наиболее широкое распространение получили установки с переносными быстроразборными трубопроводами. Они предназначены для полива небольших участков со сложным рельефом местности. Расход воды в таких установках не превышает 50 л/с, а производительность 50 га в сезон. При повышении расхода воды (для увеличения подачи) требуется увеличение диаметра и толщины стенок, а следовательно, и массы труб, что неприемлемо при ручной их переноске.
К установкам такого типа относится КИ-50 (комплект ирригационный—расход воды 50 л/с). В его состав входят (рис. 2): магистральный трубопровод 3 и 5, два распределительных трубопровода 9, четыре оросительных трубопровода (дождевальные крылья) 6 с дождевальными аппаратами 8, гидранты 4 и 7. Магистральный трубопровод длиной 906 м состоит из первого участка 3 (труба D=150 мм) и второго участка 5 (труба D=125 мм). Распределительные трубопроводы 9 длиной по 270 м располагают по двухсторонней схеме в начале и конце магистрального трубопровода. При такой схеме половина расходуемой воды еще в начале участка отводится в правый распределительный трубопровод, что позволяет второй участок магистрального трубопровода выполнить из труб меньшего диаметра. Дождевальные крылья длиной по 126 м (d) =105 мм) располагают перпендикулярно распределительным трубопроводам 9 по обе стороны от них. На каждом крыле установлено по четыре среднеструйных дождевальных аппарата 8 типа «Роса» на расстоянии 36 м один от другого. В комплект входит и идроподкормщик, который служит для внесения одновре менно с поливом растворимых минеральных удобрений и может быть установлен в начале распределительного трубопровода.
Рис. 2. Схема дождевальной установки с быстрораз борными переносными трубопроводами:
1 и 2 — насосная станция; 3 и 5 — первый и второй участки магистрального трубопровода; 4— гидрант магистрального трубопровода; 6 — оросительный трубопровод; 7 — гидрант распределительного трубопровода; 8 — среднеструйный дождевальный аппарат; 9 —распределительный трубопровод.
Одновременно работают два дождевальных крыла—одно слева, другое справа от магистрального трубопровода. Два других крыла в это время разбирают, переносят и подготавливают к работе. После выдачи поливной нормы их выключают, а включают подготовленные к работе крылья, присоединенные к распределительным трубопроводам с противоположных концов. Передвигая крылья навстречу одно другому, поливают всю площадь по обе стороны распределительных трубопроводов, после чего разбирают распределительные трубопроводы, переносят и присоединяют их к следующим гидрантам магистрального трубопровода. Присоединив к ним крылья, поливают другую часть участка. За один полив каждый распределительный трубопровод последовательно обслуживает три позиции. Аналогично устроены и поставляемые из ЧССР в нашу страну дождевальные установки «Сигма-Ирис-50». Основной недостаток таких установок—большие затраты ручного труда на переноску труб и связанная с ними низкая производительность труда.
Многоопорные дождевальные машины позиционного действия. Для устранения больших затрат ручного труда при переноске труб дождевальных установок конструкторы пошли по пути установки оросительных трубопроводов на колеса. В результате появились, по существу, новые высокопроизводительные машины, требующие минимальных затрат ручного труда (присоединение к гидранту). Однако при этом они утратили основные положительные качества установок с разборными трубопроводами:
способность работать на участках с неровным рельефом, в садах, виноградниках и т. п. Установки такого типа, получившие название-дождевальных колесных трубопроводов, нашли широкое применение как в нашей стране, так и за рубежом.
Наиболее просты по конструкции машины, в которых оросительный трубопровод одновременно служит и валом привода опорных колес. Машина отечественного производства такого типа («Волжанка») состоит из магистрального трубопровода 10 и двух независимых дождевальных крыльев 1...8 (рис. 3, а). Крылья располагают по обе стороны от магистрального трубопровода со" смещением на одну позицию одно от другого. Каждое крыло состоит из оросительного трубопровода длиной от 150 до 400 м, собранного из отдельных секций 7, и приводной тележки 3. Секция представляет собой трубу, посредине которой установлено разъемное опорное колесо 6. Секции соединены между собой с помощью присоединительных фланцев. На корпусе присоединительного фланца установлен среднеструйный дождевальный аппарат кругового действия и автоматический сливной клапан. Дождевальный аппарат присоединен к поливному трубопроводу с помощью механизма самоустановки, который в процессе перемещения удерживает дождевальный аппарат в вертикальном положении. Сливные клапаны предназначены для рассредоточенного слива воды из трубопровода перед переездом на новую позицию. Клапан (рис. 3, б) состоит из овальной резиновой пластины 12, установленной внутри фланца каждого звена

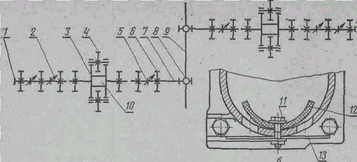

Рис. 3. Многоопорная дождевальная машина позиционного действия:
а—схема машины; б—автоматический сливной клапан; 1—концевая заглушка; 2—-среднеструйный дождевальный аппарат; 3 — приводная тележка; 4 — ведущее колесо; 5 — секция трубопровода; 6 — опорное колесо; 7—узел присоединения; 8 — гидрант; 9 — водопод водящий трубопровод; 10 — двигатель; 11 — болт; 12 — резиновая пластина; 13 — стальная
планка.
трубопровода с помощью болта 11 с гайкой, и планки 13. При нормальном напоре резиновая пластина плотно прижимается водой к внутренней стенке фланца, плотно закрывая отверстия. При падении давления пластина отгибается и вода через сливные отверстия выходит из секции трубопровода. Приводная тележка 3 установлена в середине крыла. Вращение от двигателя внутреннего сгорания 10 через реверс-редуктор передается на два дополнительных ведущих колеса 4 и водопроводящий трубопровод с ходовыми колесами.
Работает машина позиционно с фронтальным перемещением с одной позиции на другую. После присоединения к гидранту под напором воды сливные клапаны автоматически закрываются и дождевальные аппараты начинают работать. После пуска первого крыла присоединяют и запускают второе. Выдав поливную норму, отъединяют крыло от гидранта, запускают двигатель и, перекатив крыло к следующему гидранту, включают его в работу. Оба крыла могут работать одновременно. Машина предназначена для полива низкостебельных культур высотой не более 1, 0 м. Для полива высокостебельных культур применяют другую дождевальную машину такого же типа (ДФ-120 «Днепр»), в которой оросительный трубопровод поднят на высоту 2, 1 м и установлен на двухколесных самоходных тележках с помощью ферм и растяжек. Многоопорные дождевальные машины, работающие в движении. Для полива в движении отечественная промышленность выпускает машины двух разновидностей: с движением по кругу; с фронтальным движением. Примером машины первого типа может служить дождевальная машина «Фрегат» ДМУ; второго — двухконсольный дождевальный агрегат. Дождевальная машина кругового движения (рис. 4, а) представляет собой движущийся по кругу многоопорный трубопровод на колесах. Основные узлы: неподвижная опора 1, водопроводящий трубопровод 2 со среднеструйными дождевальными аппаратами 3 кругового действия, самоходные тележки 5 с гидравлическим приводом, дальнеструйный дождевальный аппарат 4 секторного полива, система регулирования скорости движения тележек, механическая и электрическая системы защиты от поломок. Центральная неподвижная опора собрана из угловой стали и представляет собой ферму, имеющую вид усеченной пирамиды. Ее устанавливают над гидрантом водопроводящей сети. С помощью неподвижного колена, стояка, расположенного по вертикальной оси опоры, и поворотного колена водопроводящий трубопровод соединяют с гидрантом. Водопроводящий трубопровод составлен из стальных оцинкованных труб с фланцами для их соединения и имеет переменное сечение: первый участок, расположенный ближе к центру, составлен из труб большего диаметра, чем второй, распо-ложенный на периферии. Он установлен на А-образных рамах тележек с помощью растяжек на высоте 2, 2 м, что позволяет поливать высокостебельные культуры, например кукурузу.

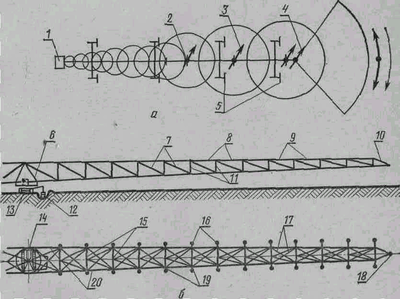

Рис. 4. Дождевальные машина и агрегат, работающие в движении:
а—кругового движения; б—фронтального движения; 1 — неподвижная опора;- 2 — секция тпубопровода с фланцевым соединением; 3 — среднеструйный дождевальный аппарат; 4 — дальнеструйный дождевальный аппарат секторного полива; 5 — самоходные тележки с гидроппиводом; 6 — гидродомкрат; 7 — раскосы; 8 — панели; 9 — верхний пояс; 10 — концевая панель; 11 — стойки; 12 — плавучий клапан; 13 — трактор; 14 — поворотный круг; 15 — распорки; 16 — дождевальные насадки; 17 — растяжки; 18 — концевая насадка; 19 — открылки;
Машина составлена из отдельных секций. Каждая секция со стоит из звена (пролета), водопроводящего трубопровода и тележки с двумя колесами, расположенными одно за другим. Каждая труба снабжена двумя штуцерами: верхним—для установки дождевального аппарата и нижним—для сливного клапана. Для равномерности полива применяют среднеструйные дождевальные аппараты четырех типоразмеров с различным расходом воды и дальностью струи: чем дальше расположен аппарат от центральной неподвижной опоры, тем больше расход воды и дальность струи. На концевой секции, кроме среднеструйного, установлен и дальнеструйный аппарат секторного полива. Машина передвигается при поливе за счет энергии (напора) воды в трубопроводе. Гидропривод тележки состоит из клапана-распределителя, гидроцилиндра, двупле-чего рычага и толкающей штанги с двумя концевыми выступами. Вода из трубопровода через клапан-распределитель поступает в гидроцилиндр. Под действием напора воды гидроцилиндр поднимается (шток неподвижен) и через двуплечий рычаг приводит в движение толкающую штангу, которая своими концевыми выступами упирается в почвозацепы колес и толкает их в направлении движения. Скорость движения тележек различна и по мере удаления от неподвижной центральной опоры возрастает. Необходимое соотношение скоростей различных тележек устанавливается автоматически с помощью механизма синхронизации, состоящего из дроссельных клапанов с приводами и тяг, укрепленных на водопроводящем трубопроводе. Когда скорость той или иной тележки изменяется, то трубопровод изгибается, при этом тяги через привод воздействуют на дроссельный клапан, увеличивая или уменьшая расход воды, поступающей в гидроцилиндр до тех пор, пока тележка не станет в одну линию с другими тележками. Скорость движения машины задается установкой вручную крана-задатчика, установленного на последней тележке. При этом время одного оборота машины можно изменять от 37...51 мин (для разных модификаций машины) до 10 суток. Обычно поливная норма выдается за один оборот машины поэтому, изменяя скорость машины, регулируют поливную норму.
Машину выпускают в десяти модификациях, отличающихся различной длиной водопроводящего. трубопровода (от 335 до 453 м). Машина высокопроизводительная. Она орошает с одной позиции от 40 до 72 га; один человек может обслуживать несколько машин. Однако машина имеет высокую материалоемкость, ее трудно перемещать с одного участка на другой, и, кроме того, она оставляет неполитой до 12...17% площади при прямоугольной форме участка. Двухконсольный дождевальный агрегат представляет собой совокупность всех элементов дождевальной системы, навешенных на трактор, оборудованный ходоуменьшителем. Основные узлы:
водозаборный узел с плавающим водозаборным клапаном, центробежный насос с редуктором, двухконсольная пространственная ферма с короткоструйными дождевальными насадками, гидросистема для управления фермой и водозаборным узлом, эжектор. Плавучий всасывающий клапан. 12 (рис. 4 б) соединен со всасывающим патрубком насоса при помощи двух труб и двух шарнирных муфт (вертикальной и горизонтальной), которые дают ему возможность перемещаться в пространстве. Двухконсольная ферма служит не только несущей конструкцией, но и выполняет роль оросительного трубопровода, подводящего воду к дождевальным насадкам. Она смонтирована из отдельных панелей 8. Каждая промежуточная панель состоит из двух водопроводящих труб 20 нижнего пояса, двух стоек 11, одного стержня 9 верхнего пояса, распорки 15, двух раскосов 7, двух растяжек 17 и двух открылков 19 с насадками 16. Натяжение раскосов и растяжек регулируют стяжными гайками. Каждая панель в поперечном сечении имеет форму равностороннего треугольника, размеры которого от панели к панели по мере удаления от трактора уменьшаются, соответственно уменьшается и диаметр водопроводящих труб нижнего пояса и сечение стержня верхнего пояса. Чтобы создать постоянную интенсивность дождя по ширине захвата, учитывая падение напора по длине водопроводящих труб, диаметр отверстий в насадках по мере их удаления от середины к концам постепенно увеличивают. Дождевальные насадки 16 промежуточных панелей— короткоструйные дефлекторные, а насадки 18 концевых панелей— струйные с отражательными лопатками. Консоли фермы соединены одна с другой при помощи поворотного водопроводящего круга 14, предназначенного для поворота фермы вокруг вертикальной оси при переводе в транспортное положение. Поворотный круг опирается на гидродомкрат 6, состоящий из четырех гидроцилиндров двухстороннего действия, снабженных опорными роликами для поворотного круга. Гидродомкрат устроен таким образом, что при подъеме штоков одной пары цилиндров штоки другой пары опускаются. Это позволяет быстро выравнивать консоли при поперечных наклонах трактора в работе и продольных в транспортном положении.
