Таблица 2.4.1.

Нормирование коэффициента естественного освещения

Характеристика зрительной работы	Наименьший размер объекта различия, мм	Разряд зрительной работы	КЕО (Ен IV), %
			при верхнем и комбинированном освещении	при боковом освещении
				в зоне со стойким снеговым покровом	на остальной территории
1	2	3	4	5	6
Наивысшая точность	Меньше 0,15	I	9	2,8	3,2
Очень высокая точность	От 0,15 до 0,8	II	6,3	2,0	2,3
Высокая точность	Выше 0,3 до 0,5	III	4,5	1,6	1,8
Средняя точность	Выше 0,5 до 1,0	IV	3,2	1,2	1,4
Малая точность	Выше 1,0 до 5,0	V	2,7	0,8	0,9
Грубая (очень малая точность)	Больше 0,5	VI	1,8	0,4	0,5
Работа с материалами, которые светятся, и изделиями в горячих цехах	Больше 0,5	VII	2,7	0,8	0,9
Общие наблюдения за ходом производственного процесса: постоянное периодическое при постоянном нахождении людей периодическое при периодическом нахождении людей		VIII	0,9 0,6 0,4	0,2 0,2 0,1	0,3 0,2 0,1

Таблица 2.4.2.

Значение коэффициента светового климата, m

Пояс светового климата	I	II	III	IV	V
Коэффициент светового климата	1,2	1,1	1,0	0,9	0,8

Таблица 2.4.3.

Значение коэффициента солнечности климата, с

Пояс светового климата	При световых проемах, сориентированных по сторонам горизонта (азимут), град									При зенитных фонарях
	во внешних стенах строений			в прямоугольных и трапециидальных фонарях				в фонарях типа "шод"
	136… …225	226… …315; 46… …135	316… …45	69… …113; 249… …293	24… …68; 204… …248; 114… …158; 294… …338	159… …203; 339… …23	316… …45
1	2	3	4	5	6	7	8		9
I	0,9	0,95	1	1	1	1	1		1
II	0,85	0,9	1	0,95	1	1	1		1
III	1	1	1	1	1	1	1		1
IV а) севернее 50°с.ш. б) 50°с.ш. и южнее	0,75 0,7	0,8 0,75	1 0,95	0,85 0,8	0,9 0,85	0,95 0,9	1 0,95		0,9 0,85
V а) севернее 40°с.ш. б) 40°с.ш. и южнее	0,65 0,6	0,7 0,65	0,9 0,85	0,75 0,7	0,8 0,75	0,85 0,8	0,9 0,85		0,75 0,65

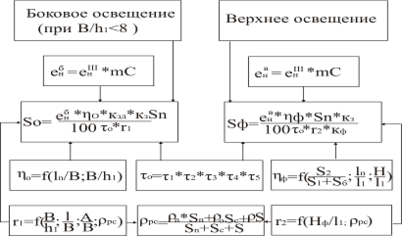

Рис. 2.4.3 Схема расчета световых проемов при естественном освещении

Для исправления допущенной ошибки необходимо дополнительно вводить искусственное освещение, что вызовет постоянные дополнительные расходы. Если площадь световых проемов будет больше, то потребуется постоянные дополнительные расходы на отопление зданий. Поэтому СНиП II-4-79 запрещает для отапливаемых зданий предусматривать площадь световых проемов больше, чем требуется по настоящим нормам (рис. 2.4.5). Установленные размеры световых проемов допускается изменять на +5, –10%.

Площадь световых проемов в свету рассчитывают

- при боковом освещении, м²:

(2.4.8)

- при верхнем освещении, м²:

(2.4.9)

где – нормированное значение КЕО;

S₀ и S_ф – площадь окон и фонарей;

S_п – площадь пола;

η₀ и η_ф – световые характеристики окна и фонаря (ориентировочно приняты для окон 8,0 – 15,0, для фонарей 3,0 – 5,0).

Световая характеристика окон (η_о) оценивается по таблице 26 с учетом характеристики помещения, а световая характеристика фонаря или светового проема (η_ф) – по таблицам 31 и 32 приложения 5 СНиП ΙΙ-4-79 с учетом характеристик помещения и фонарей.

Коэффициенты, учитывающие затенение окон противостоящими зданиями (К_зд), тип фонаря (К_ф) определяются по таблице 3 СНиП II-4-79; К_з – коэффициент запаса принимается по таблице 5.

При боковом освещении до проведения работ необходимо оценить отношение ширины (глубины) помещений (В) к расстоянию от уровня условной рабочей поверхности до верхнего края окна (h₁).

Общий коэффициент (рис.2.4.3.) светопропускания (τ₀), зависит от коэффициентов светопропускания материала (τ₁), коэффициентов, учитывающих потери света в переплетах светопроема (τ₂), потери света в несущих конструкциях (τ₃), потери света в солнцезащитных устройствах (τ₄), потери света в защитной сетке, устанавливаемой под фонарями (τ₅=0,9). Значения коэффициентов приведены в СНиП II-4-79 приложения 5 таблицы 28, 29.

Коэффициенты, которые учитывают повышение КЕО от отражения света (r₁ и r₂) находят по таблицам 30 и 33 приложения 5 СНиП ΙΙ-4-79 с учётом коэффициента отражения (ρ_ср) и характеристик помещения.

Чтобы правильно рассчитать площадь световых проемов (в свету) при боковом (S₀) или верхнем (S_ф) освещении, необходимо знать не только параметры проектируемого помещения, но и виды работ, для которых проектируется здание, в каком световом климате Украины или СНГ строится объект, взаимное расположение объектов.
