Зануление – металлическое соединение корпуса электроустановки с нулевым проводом, позволяющим свести аварийный режим к однофазному короткому замыканию с последующим отключением поврежденного контура в минимально короткое время (0,2с).

Зануление применяют в четырех проводных сетях с глухо-заземленной нейтралью напряжением до 1000В. Защитный эффект зануления состоит в уменьшении длительности замыкания на корпус и, следовательно, в снижении времени воздействия электрического тока на человека.

Схема защитного зануления показана на рис.4.1.

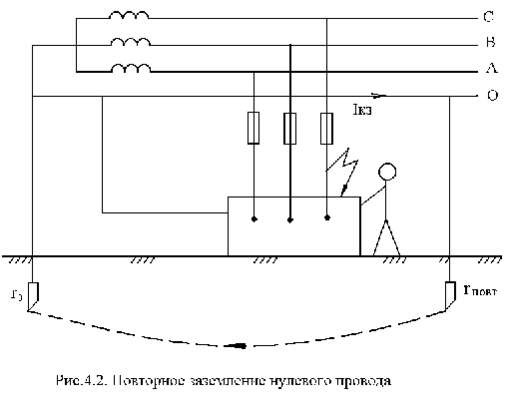

Повторное заземление нулевого провода необходимо для обеспечения лучшей защиты человека от поражения электрическим током. Как видно из рис.4.2. при обрыве нулевого провода, при переходе электрического тока на корпус электроустановки ток короткого замыкания протекает через сопротивление повторного заземления и сопротивления заземления (r₀), и фазу (С).

Повторное заземление нулевого провода устраивается многократно:

для воздушных линий через каждые 250м;

для кабельных линий через каждые 250м;

и обязательно при вводе в производственное помещение.

Повторное заземление нулевого провода полностью не обеспечивает защиты от поражения током, а лишь смягчает аварийный режим, уменьшает напряжение на корпусе в 2-3 раза. Опасность поражения сохраняется, поэтому применяются индивидуальные защитные средства (коврики, рукавицы и т.д.).

ВЫБРАТЬ НОМИНАЛЬНЫЕ ТОКИ ПЛАВКИХ ВСТАВОК ПРЕДОХРАНИТЕЛЕЙ И ОПРЕДЕЛИТЬ ПРЕДЕЛЬНО-ДОПУСТИМЫЕ СОПРОТИВЛЕНИЯ ПЕТЛИ “ФАЗА-НОЛЬ” ДЛЯ ПОТРЕБИТЕЛЕЙ, ПИТАЮЩИХСЯ ОТ СЕТИ С ГЛУХО-ЗАЗЕМЛЕННОЙ НЕЙТРАЛЬЮ НАПРЯЖЕНИЕМ 380/220В

Исходные данные:

Мощности потребителей эл. энергии, кВт

Кратность пускового тока для эл. двигателей с к.з. ротором принять равной 5…6,25.

Коэффициент мощности потребителей принять 0,7…0,8.

Коэффициент запаса плавкой вставки принять 2,5 – для легких условий пуска; 2,0 – для тяжелых условий пуска.

Составление однолинейной схемы питания потребителей эл-кой энергии.

Определение номинальных токов потребителей

Для установки №№ 1-6

, А

Для установок №№ 7-8

Для двигателей с коротко замкнутым ротором определяем пусковые токи.

I_пуск=К_пI_н, A

где К_п – кратность пускового тока.

I_пуск(1) = К_пI_н(1) = 511,9 = 59,5 А

I_пуск(2) = К_пI_н(2) = 5,29,7 = 50,44 А

I_пуск(3) = К_пI_н(3) = 5,56,24 = 34,32 А

I_пуск(4) = К_пI_н(4) = 5,72,2 = 12,54 А

I_пуск(1) = К_пI_н(5) = 5,936,5 = 215,35 А

I_пуск(1) = К_пI_н(6) = 645,6 = 273,6 А

Определяем расчетные значения номинальных токов плавких вставок. И выбор их по ГОСТ

,

где - коэффициент запаса плавкой вставки (2,5)

- принимаем 25

- принимаем 25

- принимаем 15

- принимаем 10

- принимаем 100

- принимаем 125

- принимаем 100

- принимаем 15

Определение необходимых значений токов к.з. в соответствии с требованиями ПУЭ

I_к.з. = КI_пл.вст., К=3

I_к.з.(1) = КI_{пл.вст.(1)}= 325 = 75А

I_к.з.(2) = КI_{пл.вст.(2)}= 325 = 75А

I_к.з.(3) = КI_{пл.вст.(3)}= 315 = 45А

I_к.з.(4) = КI_{пл.вст.(4)}= 310 = 30А

I_к.з.(5) = КI_{пл.вст.(5)}= 3100 = 300А

I_к.з.(6) = КI_{пл.вст.(6)}= 3125 = 375А

I_к.з.(7) = КI_{пл.вст.(7)}= 3100 = 300А

I_к.з.(8) = КI_{пл.вст.(8)}= 315 = 45А

Определение предельно допустимых значений сопративлений петли “фаза-нуль”

Выбор номинального тока плавкой вставки для защиты всей группы потребителей энергии

346,20 > 219,74

Все результаты сводим в табл.4

Таблица 4

ЗАКЛЮЧЕНИЕ

В заключении необходимо отметить, что вопросы, поставленные в задании решены. В работе описано действие электрического тока на человека, приведены схема, назначение, принцип действия зануления. Также были выбраны номинальные токи плавких вставок предохранителей, определены предельно-допустимые сопротивления петли “фаза-нуль”. Приведены допустимые уровни напряжений прикосновений и токов по ГОСТ 12.1.038-82.
