Скорость определяется по доплеровскому сдвигу несущей частоты сигнала спутника, вызываемому движением пользователя. Доплеровский сдвиг замеряется при сопоставлении частот сигналов, принимаемых от спутника и генерируемых приемником.

Навигационные сигналы излучаются на двух частотах L-диапазона (L-band, полосы радиочастот от 390 до 1550 МГц); 1575,42 МГц (L1) и 1227,6 МГц (L2). На L2 излучаются сигналы с военным кодом P(Y) с высокоточной информацией и защищенным от имитационных помех.

P-код представляет из себя последовательность псевдослучайных бистабильных манипуляций фазы несущей частоты с частотой следования ,равной 10,23 МГц и периодом повторения в 267 суток. Каждый недельный сегмент этого кода является уникальным для одного из спутников GPS и непрерывно генерируется им в течение каждой недели, начиная с ночи с субботы на воскресенье. На L1 излучаются сигналы и с военным кодом P(Y) и с общедоступным гражданским кодом, который часто называют C/A. Прием сигналов по коду P(Y) обеспечивает работу с высокой точностью измерений. Сравнение времени прихода сигналов на частотах L1 и L2 позволяет вычислить дополнительную задержку, возникающую при прохождении радиоволн через ионосферу, что значительно повышает точность измерений навигационных данных.

Прием сигналов на частоте L1 с кодом C/A не позволяет определить ошибки, вносимые ионосферой. Структура кода C/A обеспечивает худшие характеристики в режиме SPS (стандартная точность измерений). Так, если в режиме PPS с вероятностью 0,95 ошибки измерения долготы и широты не превышают 22-23 метра, высоты - 27-28 метров и времени - 0,09 мкс, то в SPS они увеличиваются соответственно до 100 метров, 140 метров и 0,34 мкс. Первоначально режим SPS был необходим для грубого определения пользователями своих координат для вхождения в код P(Y). В настоящее время уровень электроники программного обеспечения и методов обработки навигационной информации позволяет осуществлять достаточно быстрый захват P(Y) без кода С/А, а также проводить высокоточные определения по фазе несущей сигнала. Кроме того, полностью отработанный наземный автоматический режим дифференциальной коррекции позволяет в ограниченном регионе получать точное определение относительных координат взаимного расположения двух приемников, отслеживающих сигналы одних и тех же ИСЗ GPS. При использовании гражданского C/A- кода определяют координаты автомобиля с точностью от 2 до 5 метров.

28 марта 1994 года система GPS начала функционировать в штатной конфигурации-24 КА в 6 орбитальных плоскостях. Запуском 17 января 1997 г, который закончился аварией, должен был начаться этап замены ИСЗ серий 2 и 2А новыми аппаратами 2R. Компания LOCKHEED MARTIN изготавливает 21 аппарат этой серии, которые планируется запустить до 2001 г.

Габаритные размеры корпуса ИСЗ - 1.52 м 1.93 м 1.91 м, размах солнечных батарей 19.3 м, площадь 13.4 кв. м. Мощность бортовой системы электропитания к концу срока эксплуатации 1136 Вт. Масса аппарата при запуске 2032 кг, на рабочей орбите 1075 кг. Навигационную аппаратуру поставляет ITT AEROSPASE/COMMUNICATIONS.

Новые спутники имеют трехосную стабилизацию и позволят обеспечить определение времени с точностью до 0.000001 сек, положение объекта с точностью до единиц метров и скорость - примерно до 0.1 м/сек. Срок службы увеличен до 10 лет по сравнению с 7 годами для ИСЗ типа 2А. Стоимость ИСЗ серии 2R составляет 40 млн. долл.

Группировка из 24 ИСЗ ГЛОНАСС выведена на орбиту и позволяет определить координаты с погрешностью не более 50 м для гражданского кода. Создан наземный сегмент управления спутниками, разработанный в СССР и реализованный Россией. В настоящее время в России отсутствует серийный производитель абонентской аппаратуры ГЛОНАСС для гражданского пользования. Структура орбитальной группировки и наблюдаемость ИСЗ системы даны в приложении.

4. Система местоопределения, использующая геостационарные спутники связи.

Широкое развитие спутниковой связи на основе геостационарных спутников, вращающихся на экваториальных орбитах с периодом 24 часа, позволили использовать эти спутники как неподвижные опорные радионавигационные точки для измерения относительно них координат подвижных объектов.

Схема построения системы местоопределения с двумя геостационарными спутниками связи представлена на Рис. 2. Примером таких систем могут служить системы EUTELTRACS (ECA) и GEOSTAR (США).

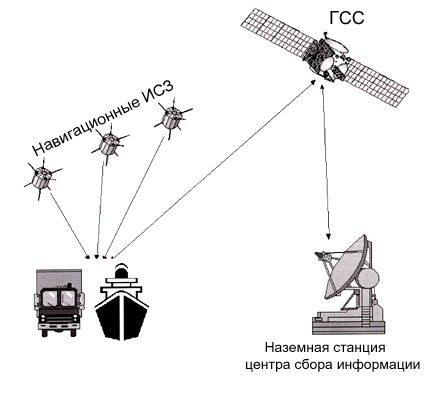

Рис.2 Схема построения системы местоопределения с двумя геостационарными спутниками связи

Спутники ГСС-1 и ГСС-2 не являются составной частью системы местоопределения, они выполняют роль ретрансляторов сигналов в линии радиосвязи между наземной станцией центра сбора и аппаратурой подвижного объекта.

При этом ГСС-1 обеспечивает ретрансляцию сигналов от наземной станции к подвижному объекту и обратно, а ГСС-2 только от подвижного объекта к наземной станции.

Координаты подвижного объекта вычисляются на наземной станции по сигналам, полученным от подвижного объекта с двух направлений (от ГСС-1 и ГСС-2). система четырех объектов, в которой координаты трех объектов ГСС-1, ГСС-2 и наземной станции известны, позволяет по методу триангуляции рассчитать координаты четвертого объекта, если измерить дальности от подвижного объекта до ГСС-1 и ГСС-2. Приближенно это можно представить следующим образом. Если измерены дальности от ГСС-1 и ГСС-2 до объекта L1 и L2, то подвижный объект находится на линии пересечения двух сфер, описанных радиусом L1 с центром на ГСС-1 и радиусом L2 с центром на ГСС-2. Пересечение же этой линии с поверхностью Земли даст точку местоположения подвижного объекта.

Значения L1 и L2 определяются вычитанием из известных расстояний от наземной станции до ГСС-1 и ГСС-2 дальностей от наземной станции до подвижного объекта через ГСС-1 и ГСС-2 соответственно. Эти дальности определяются на наземной станции по временной задержке между запросным сигналом от наземной станции и ответными сигналами от подвижного объекта, принимаемыми через ГСС-1 и ГСС-2.

Полученные на наземной станции координаты подвижного объекта могут быть переданы ему по каналу связи через ГСС-1.

Аппаратура каждого подвижного объекта имеет свой код, что позволяет наземной станции устанавливать связи одновременно со всеми объектами, с группой или с одним.

В нормальном состоянии аппаратура на подвижном объекте находится в пассивном режиме (прием сигналов от наземной станции). Активизация (включение передатчика) аппаратуры осуществляется по запросу от наземной станции.

Наземная станция и центр сбора могут быть совмещены или соединены между собой отдельным каналом связи (радиорелейным, телефонным, спутниковым).

5. Глобальная навигационная спутниковая система

Г ЛОНАСС-М.

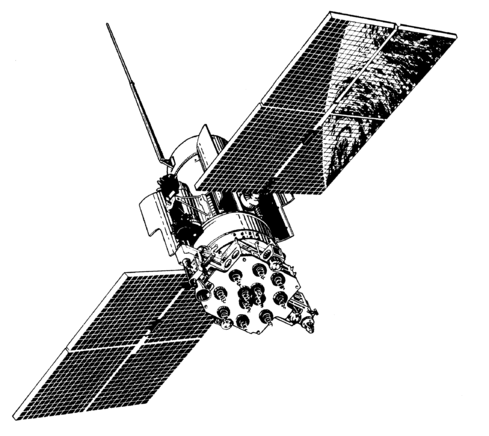

Рис. 4 Отечественный спутник ГЛОНАСС - М

Назначение:

Обеспечение навигационной информацией и сигналами точного времени военных и гражданских наземных, морских, воздушных и космических потребителей.

С 1996 года по предложению Правительства Российской Федерации Международная организация гражданской авиации и Международная морская организации используют систему ГЛОНАСС вместе с системой GPS (США) в качестве международных.

Характеристики:

6. Система Глобального Позиционирования (GPS)

Global Positioning System (GPS) - спутниковая система определения местонахождения подвижных объектов.

Система GPS создана министерством обороны США и позволяет с точностью до 20 м определять в любой точке земного шара место нахождения неподвижного либо движущегося объекта на земле, в воздухе и на море в трех измерениях с очень высокой точностью. Более того, GPS сообщает скорость передвижения объекта. Эта система позволяет оснастить речные и морские суда, автомобили, самолеты электронными картами, на которых показывается место нахождения объекта и кратчайший (либо наиболее удобный) путь к пункту назначения. GPS используется также для составления географических карт и в задачах геодезии. Система широко используется и гражданскими абонентами.

Система создана в спутниковой сети, образованной спутниками связи, вращающимися вокруг земли по высоким орбитам. В 1995 г. сеть имела 24 спутника. Для вхождения в GPS каждый абонент должен иметь небольшое устройство. Последнее в бытовом варианте имеет размер, равный портсигару, что позволяет носить его в кармане костюма. Устройство с высокой точностью показывает три координаты объекта, находящегося в любой точке планеты. Одним из важнейших компонентов устройства являются атомные часы, способные измерять время с точностью до наносекунды. Сигналы устройства синхронизируются с приемо-передатчиками спутников связи.

5.1 GPS в деталях

Кроме высокой точности измерения координат своего местоположения и скорости различных подвижных объектов, а также определения времени, важными ее достоинствами являются непрерывность выдачи информации, всепогодность и скрытность.

Сигналы, несущие навигационную информацию, излучаются на двух частотах: 1575,45 МГц (L1) и 1227,6 Мгц (L2). На второй частоте излучаются только сигналы с военным кодом P(Y), несущим высокоточную информацию (P — Precision, точный) и защищенным криптографическим методом от имитационных помех, о чем свидетельствует индекс Y. На первой частоте передаются сигналы как с кодом P(Y), так и общедоступным кодом C/A. Сигналы обоих кодов представляют собой псевдошумовую последовательность импульсов, с помощью которой осуществляется фазовая манипуляция несущей частоты. Военный код P(Y) имеет продолжительность 267 суток, а код С/А — 1 мс. Прием сигналов с кодом P(Y) дает возможность работы в режиме высокой точности измерений (PPS), а сравнение времени прихода сигналов на частотах L1 и L2 позволяет вычислять дополнительную задержку, возникающую при прохождении сигналов через ионосферу из-за нелинейности (увеличении пути) распространения в ней радиоволн.
Прием сигналов с кодом С/А только на одной частоте не дает возможности вычислять ошибки, вносимые при прохождении радиоволн через ионосферу. Кроме того, сама структура кода обеспечивает значительно худшие характеристики в режиме стандартной точности измерений (SPS). За счет преднамеренного ухудшения точности путем ввода ошибок при формировании навигационных параметров (режим избирательного доступа — SA) погрешность измерений в режиме SPS может быть доведена до 300 м и более.

Кроме кодов С/А и Р навигационные спутники регулярно передают специальные сообщения, которые содержат дополнительные сведения: о состоянии спутников и их параметрах — системном времени, эфемеридах (наборах параметров, точно описывающих орбиты спутников), прогнозе ионосферной задержки, показателях работоспособности. Передача навигационного сообщения длиной 1500 бит осуществляется со скоростью 50 бит/с на частотах L1 и L2. Для передачи полного сообщения обо всех спутниках требуется 12,5 минуты.

7. Сравнение GPS и ГЛОНАСС

Системы GPS и ГЛОНАСС во многом подобны, но имеют и различия (что хорошо видно из таблицы А). Они разрабатывались с учетом наиболее вероятных областей применения. Поэтому ГЛОНАСС имеет преимущества на высоких широтах, а GPS — на средних.

Таблица A. Основные характеристики навигационных систем ГЛОНАСС и GPS

Характеристки	ГЛОНАСС	GPS
Количество спутников (проектное)	24	24
Количество орбитальных плоскостей	3	6
Количество спутников в каждой плоскости	8	4
Тип орбиты	Круговая (S=0+-0,01)	Круговая
Высота орбиты	19100 км	20200 км
Наклонение орбиты, град	64,8+-0,3	55 (63)
Период обращения	11 ч 15,7 мин.	11 ч 56,9 мин.
Способ разделения сигналов	Частотный	Кодовый
Навигационные частоты, МГц: L1 L2	1602,56 — 1615,5 1246,44 — 1256,5	1575,42 1227,6
Период повторения ПСП	1 мс	1 мс (С/А-код) 7 дней (Р-код)
Тактовая частота ПСП, МГц	0,511	1,023 (С/А-код) 10,23 (Р,Y-код)
Скорость передачи цифровой информации, бит/с	50	50
Длительность суперкадра, мин	2,5	12,5
Число кадров в суперкадре	5	25
Число строк в кадре	15	5
Погрешность* определения координат в режиме ограниченного доступа: горизонтальных, м вертикальных, м	не указана	18 (P,Y-код) 28 (P,Y-код)
Погрешности* определения проекций линейной скорости, см/с	15 (СТ-код)	<200 (С/А-код) 20 (P,Y-код)
Погрешность* определения времени в режиме свободного доступа, нс в режиме ограниченного доступа, нс	1000 (СТ-код) —	340 (С/А-код) 180 (P,Y-код)
Система отсчета пространственных координат	ПЗ-90	WGS-84
* Погрешности в определении координат, скорости и времени для системы ГЛОНАСС — 0,997, для GPS — 0,95.

Недостатками ГЛОНАСС являются:

необходимость сдвига диапазона частот вправо, так как в настоящее время ГЛОНАСС мешает работе как подвижной спутниковой связи, так и радиоастрономии;

Характеристики
