. (1.16)

Это уравнение носит название уравнения неразрывности (непрерывности).

Рассмотрим частные случаи уравнения неразрывности. Для стационарного (установившегося) движения сплошной среды из (1.16) с учетом (1.7) следует:

, (1.17)

а если, кроме того, среда несжимаемая ( , в том числе и неоднородная), то:

. (1.18)

Т.е. по теореме Остроградского-Гаусса (1.10) установившийся поток скорости несжимаемой среды (1.4) сквозь любую замкнутую поверхность равен нулю. Так как через боковую поверхность трубки тока по определению нет потока скорости, то поток через любое ее поперечное сечение одинаков:

(1.19)

и численно равен объемному расходу сплошной среды. Отсюда можно сделать вывод: внутри объема несжимаемой сплошной среды трубки тока (а также линии тока) не могут ни начинаться, ни заканчиваться.

1.4. Безвихревое и вихревое движение

Движение сплошной среды в некоторой области называется безвихревым, если в ней = 0, и вихревым, если ¹ 0 хотя бы в части этой области, называемой вихрем.

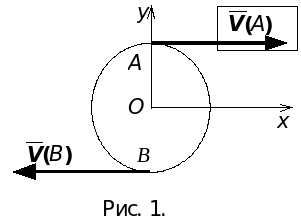

Из определения (1.6) следует, что вихревое движение характеризуется наличием вращения каждой частицы. Этот факт иллюстрируется рис. 1, на котором крайние точки бесконечно малой частицы среды имеют разные скорости в силу наличия ненулевой величины . Если центр этой частицы покоится, а все другие частные производные скорости равны нулю, то очевидно, что ¹ 0 характеризует именно вращение бесконечно малой частицы среды. В безвихревом движении такого вращения нет и каждая частица среды совершает лишь поступательное движение. Вообще говоря, вихревое движение возникает в реальной природе, благодаря наличию границ (свободной поверхности, твердых стенок или твердых тел), а также явлению вязкости.

Примерами безвихревого движения могут служить:

— состояние покоя среды,

— поступательное движение,

— источник и сток (когда частицы среды выходят из точки или входят в нее строго по лучам),

— движение среды вокруг некоторого кругового цилиндра по концентрическим окружностям со скоростью, обратно пропорциональной расстоянию от оси цилиндра.

Примерами вихревого движения могут служить:

— плоский сдвиг (когда скорость частиц вдоль некоторой плоскости пропорциональна расстоянию от этой плоскости),

— вращение среды вокруг некоторой оси, как твердого тела (в отличие от потенциального движения аналогичной геометрии в этом случае скорость с удалением от оси линейно возрастает!).

2. ДИНАМИКА СПЛОШНОЙ СРЕДЫ

2.1. Силы и моменты в механике сплошной среды

Силы, распределенные по объему W, называются объемными или массовыми. Они обозначаются и относятся к элементу массы Dm = rDW. Т.е. сила, действующая на элемент массы, равна Dm = rDW, следовательно, размерность совпадает с размерностью ускорения. Примерами массовых сил могут служить гравитационные, электромагнитные, инерционные.

Силы, распределенные по поверхности S, называются поверхностными. Поверхностные силы будем обозначать вектором и относить к элементу поверхности DS сплошной среды. Т.е. имеет размерность давления. Такие силы возникают, например, на свободной поверхности среды, при взаимодействии среды с твердыми телами, а также внутри среды (внутренние поверхностные силы).

Внутренние поверхностные силы необходимо рассматривать при изучении движения отдельных частиц среды с учетом их механического влияния друг на друга. Так, например, происходит при относительном движении двух соседних соприкасающихся частиц. Это явление может наблюдаться в любом месте сплошной среды, причем для бесконечно малых частиц поверхности соприкосновения dS можно построить любым образом. Тогда и , зависящее от такого выбора, можно определить по-разному в зависимости от dS, т.е. ориентации нормали этой площадки, поэтому такое взаимодействие обозначим вектором _S. В силу третьего закона Ньютона на одну из пары соприкасающихся частиц действует сила _SdS, на другую – _SdS. Однако если соприкосновения нет, т.е. если движение имеет разрыв каких-то своих характеристик, то последнее условие может нарушаться.

В ектор _S в общем случае не перпендикулярен к dS, поэтому различают нормальную составляющую p_Sn, называемую нормальным напряжением или нормальным давлением, и тангенциальную p_St, называемую касательным напряжением или внутренним трением: _SdS = p_Sn dS + p_Stt dS.

Свойство вектора _S рассмотрим с помощью представления бесконечно малой частицы в виде тетраэдра с ребрами, параллельными осям координат (рис. 2). Площади граней такого тетраэдра равны S, S×cos( ,x), S×cos( ,y), S×cos( ,z).

Массовые силы будем считать постоянными во всем объеме W = hS/3 бесконечно малой частицы, а поверхностные силы ₁, ₂, ₃, _S постоянными на своих гранях. Это позволит применить к частице начало Даламбера из теоретической механики:

откуда, сократив на S, и перейдя к пределу при h ® 0, получаем инвариантное к выбору площадки равенство:

. (2.1)

Это означает, что существует некоторый объект P, компонентами

которого можно рассматривать векторы , или даже элементы матрицы (p_ij) – матрицы из компонент векторов . Объект P с компонентами p_ij называется тензором внутренних напряжений.

Равенство (2.1) позволяет применить теорему Остроградского-Гаусса (1.10) к расчету поверхностных сил:

(2.2)

Кроме сил на каждую частицу жидкости могут действовать и моменты. Примером может служить момент магнитного поля Земли, действующий на каждый элемент стрелки компаса. Такой момент, который действует на элемент массы Dm, будем обозначать . Его принято называть массовой парой (мас­совым моментом). Размерность совпадает с размерностью квадрата скорости.

Момент, который действует на элемент поверхности DS, будем обозначать . Он называется поверхностной парой (поверхност­ным моментом) и имеет размерность силы, деленной на длину.

2.2. Уравнения движения сплошной среды

В теоретической механике известно уравнение количества движения материальной точки:

,

где в правой части равенства стоит сумма всех действующих на нее сил. Обобщим это уравнение на конечный объем сплошной среды, состоящей из частиц, как системы материальных точек, подверженных действию рассмотренных в разделе 2.1 объемных и поверхностных сил:

. (2.3)

Уравнение количества движения конечного объема сплошной среды (2.3), являющееся аналогом второго закона Ньютона, имеет такое же фундаментальное значение для описания любых движений сплошной среды. Оно справедливо и для разрывных движений, и для ударных процессов, характеризующихся разрывными функциями координат и времени (но не нарушениями гипотезы сплошности – см. раздел 1.1).

Заменив последнее слагаемое в (2.3) с помощью (2.2), получим:

,

левую часть которого преобразуем с помощью (1.12):

.

Это позволит записать равенство подынтегральных выражений для элементарного объема:

.

Левую часть этого уравнения в свою очередь можно преобразовать с помощью уравнения неразрывности (1.16):

Таким образом, получено основное дифференциальное уравнение движения сплошной среды:

, (2.4)

или в проекциях на оси декартовой системы координат:

(2.5)

где – компоненты массовой силы .

Отметим, что уравнения (2.4) и (2.5) получены при следующих предположениях:

– непрерывность и дифференцируемость векторов напряжений ₁, ₂, ₃,

– неразрывность среды,

– непрерывность характеристик движения.

Итак, для описания движения сплошной среды имеются: скалярное уравнение неразрывности (1.16) и одно векторное (2.4) или три скалярных (2.5) уравнения движения. В этой системе уравнений при заданных внешних массовых силах (F_x,F_y,F_z) неизвестными функциями пространственных координат и времени являются: плотность r, скорость (V_x,V_y,V_z) и три вектора напряжений ₁(p₁₁,p₂₁,p₃₁), ₂(p₁₂,p₂₂,p₃₂), ₃(p₁₃,p₂₃,p₃₃) со своими девятью координатами. Так как число уравнений меньше числа неизвестных, то система незамкнута. Для ее замыкания необходимо использовать дополнительные соотношения между неизвестными. Такие соотношения может дать модель конкретной среды.

2.3. Виды сплошной среды

Экспериментальные данные показывают, что большинство сред обладает специфическим свойством: отсутствием или малостью касательных напряжений p_St, т.е. вектор _S можно считать перпендикулярным любой площадке взаимодействия dS и равным нормальному напряжению p_Sn. Среду, обладающую таким свойством называют идеальной жидкостью или идеальным газом. Близки к таковым обычные воздух и вода при малых скоростях.

Указанное свойство для любой площадки с нормалью можно выразить соотношением, вытекающим из (2.1):

,

где –p – общее значение скалярных произведений. Величину p называют давлением. Его особенность заключается в независимости от направления рассматриваемого взаимодействия частиц. При p > 0 среда, как показывает опыт, находится в сжатом состоянии, поэтому и использован знак минус. Таким образом, матрица компонент тензора внутренних напряжений в идеальной жидкости (газе) имеет вид:
