 3 степень – потеря сознания с сохранением дыхания и работы сердца;

 4 степень – потеря сознания с нарушением дыхания и работы сердца;

 5 степень – клиническая смерть.

Виды смерти:

1. биологическая – необратимое прекращение биологических процессов в клетках и тканях организма.

2. клиническая – короткий период (в пределах 4–6 минут, точное время зависит от температуры окружающей среды) после прекращения дыхания и сердечной деятельности, в который еще сохраняется жизнеспособность тканей. В это период существует возможность вернуть человека к жизни.

Факторы влияющие на исход поражения электрическим током:

1. Электрическое сопротивление тела человека. Человека поражает ток, который зависит от напряжения и сопротивления тела:

.

Части тела человека, повреждаемые при поражении человека электрическим током:

• кожа в месте входа тока;

• внутренние органы;

• кожа в месте выхода тока.

Сопротивление внутренних органов мало. Сопротивление кожи зависит от ее состояния (чистая и сухая или влажная (вспотевшая)).

Электрические параметры:

• сопротивления в электроде.

• Сила тока. Вызывает повышенное потовыделение и усиливает кровообращение в местах прохождения электрического тока.

• Напряжение. Чем выше напряжение, тем меньше сопротивление тела человека. Сопротивление человека может изменяться в 200 раз. При напряжении >50 В сопротивление человека равно 1000 Ом, при напряжении <50 В сопротивление человека равно 6000 Ом.

1. Величина и длительность воздействия тока на тело человека.

Виды тока:

• ощутимый ток (1 мА0 для переменного напряжения);

• неотпускающий ток 10–15 мА;

• смертельный ток 0,1 А.

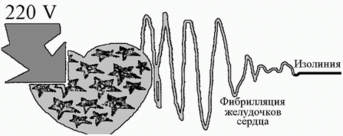

1. Длительность тока определяется: сердце в расслабленном состоянии 1 сек. (где через 0,5 сек. наступает фибриляция сердца).

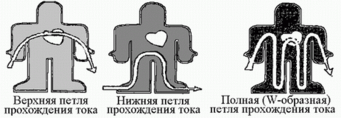

• Пути протекания тока:

• правая рука – голова;

• левая рука – голова;

• правая рука – левая рука;

• правая нога – левая нога;

• правая нога – правая рука;

• правая нога – левая рука;

• левая нога – правая рука;

• левая нога – левая рука;

• голова – ноги.

Смертельный путь прохождения тока: голова – левая рука (левая нога).

• Род и частота тока (напряжение до 500 В). Переменный ток опаснее постоянного. При повышении частоты тока до 50 Гц возрастает вероятность летального исхода, при дальнейшем увеличении частоты тока опасность снижается.

• Индивидуальные характеристики человека:

  • состояние здоровья;

  • сердечнососудистые заболевания;

  • кожные заболевания.

Анализ опасности поражения током в различных электрических сетях.

Анализ опасности сводится к определению величины и характера (постоянный, переменный) тока, протекающего через человека.

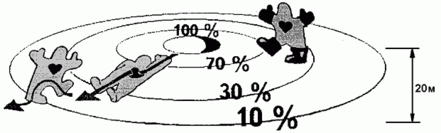

Напряжение, под которое попадает человек, называется напряжением прикосновения (напряжением шага). Напряжением прикосновения называется напряжение между четырьмя точками цепи, которых одновременно касается человек. Напряжением шага называется напряжение между четырьмя точками, находящимися на расстоянии шага друг от друга.

Типы сетей переменного тока.

1. Однофазные сети.

1.1. Двухпроводные изолированные от плюса.

Поскольку

то опасность максимальна, если изоляционное сопротивление равно 0. Изоляционное сопротивление должно быть не менее 0,5 МОм. Сети с изолированным проводом более безопасны.

1.2. Двухпроводные с заземлённым проводом.

Если человек прикоснулся к незазёмлённым проводам, то через него протекает ток не больше 4 А:

где K_h – сопротивление человеческого тела.

2. Трехфазные сети.

2.1. Трёхпроводные изолированные от плюса;

Четырёх проводная сеть. Через человека протекает ток, зависящий от фазного напряжения и суммы сопротивлений устройства и человека:

.

Напряжение между четырьмя фазами называется сменным напряжением.

2.2. Четырёхпроводные с заземлённой нейтралью.

Ток, протекающий через человека:

Z – полное сопротивление цепи.

Чем больше Z, тем меньше ток, следовательно меньше последствия от поражения электрическим током.

Защитные меры электрической безопасности.

1. Заземление – преднамеренное электрическое соединение корпуса электрической установки с заземляющим устройством (заземляющее устройство – металлические пластины, закопанные в землю, поскольку Земля обладает большой емкостью).

2. Принцип действия защитного заземления – это снижение величины напряжения прикосновения и уменьшения величины тока протекающего через человека.

3. Область применения защитного заземления:

   • сети с напряжением до 1000 В, с изолированной нейтралью.

   • сети с напряжением выше 1000 В, с любым режимом нейтрали.

4. Зануление – преднамеренное электрическое соединение корпуса электрической установки с нулевым защитным проводником.

5. Принцип действия зануления – превращение замыкания на корпус в однофазное короткое замыкание.

6. Область применения – сети до 100 В с глухо-заземлённой нейтралью.

7. Защитное отклонение:

   • датчик;

   • использованный элемент.

Область применения – сети с напряжением до 1000 В.

1. Выравнивание потенциалов.

2. Использование малых напряжений (до 40 В, малое напряжение – с помощью трансформатора).

3. Электрическое разделение сети – связь с плюсом отсутствует.

4. Использование двойной изоляции. Применяется, если корпус на предмете пластмассовый и неисправность произошла внутри прибора.

Технические мероприятия, обеспечивающие безопасность работы:

 возможность экстренного отключения электрической энергии;

 запрещающие плакаты;

 проверка на отсутствие напряжения;

 заземление (заземляются токоведущие части). Классификация электрозащитных средств:

1. По напряжению:

   • до 1000 В;

   • выше 1000 В.

2. Основные (можно прикасаться под напряжением) и дополнительные (нельзя).

Все основные средства должны проверяться испытаниями (проверяется отсутствие проколов, разрывов и т.д.) и получить штамп об их пригодности.

Основные электрозащитные средства, применяемые при напряжении до 1000 В:

 Диэлектрические перчатки.

 Инструменты с изолирующими рукоятками.

 Изолирующие и электроизмерительные клещи.

 Изолирующие штанги.

Дополнительные электрозащитные средства, применяемые при напряжении до 1000 В:

 Диэлектрические галоши.

 Диэлектрические коврики.

 Изолирующие подставки.

 Оградительные устройства.

 Переносимые заземления.

 Плакаты и знаки безопасности.

Основные электрозащитные средства, применяемые при напряжении свыше 1000 В:

 Изолирующие штанги.

 Изолирующие и электроизмерительные клещи.

 Указатели напряжения.

Дополнительные электрозащитные средства, применяемые при напряжении свыше 1000 В:

 Диэлектрические галоши.

 Изолирующие штанги.

 Переносимые заземления.

 Диэлектрические перчатки.
