Ожидание – это работа, требующая только затрат времени.
На сетевом графике действительная работа и ожидание изображают сплошной стрелкой
Фиктивная работа не требует никаких затрат. Это логическая связь между двумя работами, которая показывает, что данная работа не может быть сделана до тех пор, пока не будет сделана с ней связанная другая работа. На сетевом графике фиктивную работу изображают пунктирной стрелкой
Событие – это результат одной работы или группы работ, т.е. событие показывает, что данная работа или данная группа работ сделаны.
На сетевом графике событие изображается кружками.
Рис 1. – событие, результат одной работы
Рис 2. – событие, результат группы работ
Различают следующие виды событий:
1. Начальное
2. Конечное или завершающее
3. Предыдущее
4. Последующее
Начальное событие показывает, что с этого момента начали выполнять задание. Начальное событие нумеруют цифрой 0. Завершающее или конечное событие показывает, что все задание в целом выполнено. С точки зрения какого-либо события внутри графика событие, совершающееся до него, называют предыдущим, а после него – последующим.
Путь – это любая последовательность работ сетевого графика.
Различают следующие виды путей:
1. Начальный
2. Конечный
3. Промежуточный
4. Полный
Начало начального пути с начальным событием, а конец с каким-либо событием внутри графика.
Начало конечного пути совпадает с каким-либо событием внутри графика, а конец с завершающим.
Начало и конец промежуточного пути совпадают с какими-либо событиями внутри графика.
Начало полного пути совпадает с начальным событием, а конец с завершающим.
На сетевом графике может быть множество полных путей.
Таблица 6 Исходные данные построения сетевого графика на капитальный ремонт двигателя переменного тока МТВ-412-8 мощностью 22 кВт.
| Работы по капитальному ремонту | Трудоемкость чел-час | Шифр работы |
| Вывод в ремонт Разборка дефектация Замена изношенных деталей Ремонт активной части Сборка Пуск | 8 7 9 10 3,5 8 | 0 – 1 1 – 2 2 – 3 2 – 4 3 – 5; 4 – 5 5 – 6 |
Сетевой график капитального ремонта двигателя переменного тока МТВ 412-8 мощностью 22 кВт.
10. Технико – экономические показатели проекта

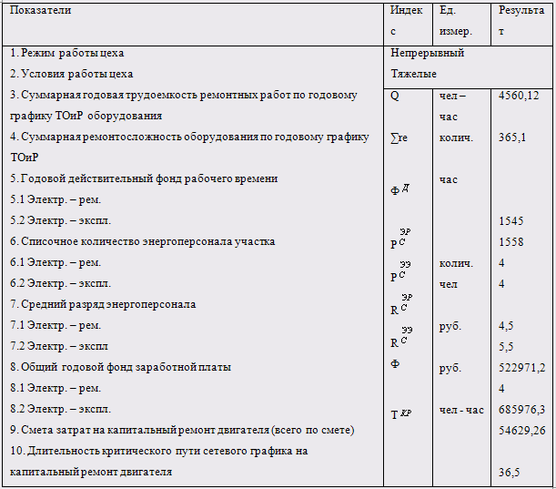

Таблица 7 Технико – экономические показатели проекта.
Библиография
1. В.П. Андреев, В.И. Рущук, Л.Э. Ферберов. Система технического обслуживания и ремонта энергетического оборудования и сетей предприятий цветной металлургии. М., "Металлургия", 1985
2. Н.Л. Зайцев. Экономика промышленного предприятия. М., "ИНФРА – М", 2005
3. В.М. Семенова. Экономика предприятия. М., Санкт – Петербург, "ПИТЕР", 2006
