Н_св=10+(n-1) 4=10,

где n - этажность застройки, 1 этаж

Башня при пожаре не работает, т.к. свободный напор водонапорной башни в час максимального водопотребления меньше, чем свободный напор водонапорной башни при пожаре.

Таблица 4.7

Пьезометрические и свободные напоры в час максимального транзита

Обозначение узлов	Потери напора на участке,м		Отметки земли,м		Подсчеты
					ПО		Нсв.
1	2	3		4		6
НСII	4,3 3,4 2,4 4,6 4,3 3,1	184,6		188,9		4,3
4		184,6		185,5		0,9
5		182,1		184,7		2,6
6		182,3		187,4		5,1
1		182,8		192,8		10
2		185		187,1		2,1
ВБ		185		188,1		3,1

Н_св.тр..= Н_вб.+Н_стр.

5.6. Расчет водонапорной башни

Регулирующий объем бака водонапорной башни W_рег.^вб., м³, определяется по формуле

W_рег.^вб.= , (4.27)

где P - максимальный остаток воды в баке водонапорной башни,%

W_рег.^вб =

Противопожарный объем бака водонапорной башни W_пож.^вб, м³, определяется по формуле

W_пож.^вб= /60, (4.28)

где q_н. - расход, л/с., на тушение одного наружного пожара

q _вн. - расход, л/с., на тушение одного внутреннего пожара

Q_{час.макс.} - максимальный расход воды, м³,(итог графы 17 табл. для часа максимального водопотребления)

t - время хранения противоположного запаса в баке водонапорной башни, мин., t=10

Расчетное число одновременных внешних пожаров – 1.

Расход воды на один пожар 14 л/с. Принимаем внутренний пожар в прачечной - 1 струя 2,5 л/с.

W_пож^вб=(15+2,5) 10 60/1000+297,9 10/60=60,15

Общий объем водонапорной башни W_пол..^вб, м³, определяется по формуле

W_пол..^вб= W_рег...^вб. + W_пож..^вб.=60,15 +213,4=273,5, (4.29)

Диаметр бака водонапорной башни Д_в.б., м, определяется по формуле

Д_в.б= , (4.30) Д_в.б= =7,9

Высота бака водонапорной башни, H_пол.^в.б., определяется по формуле

H_пол.^в.б= 0,7 Д_в.б, (4.31)

H_пол.^в.б= 0,7 7,9=5,53

Полная высота при стротельстве бака,H_стр., м., определяется по формуле

H_стр= H_пол.^в.б+0,3+0,25, (4.32)

Где 0,3 - величина,повышения бортов бака уровнем воды

0,25 - ведичина,предусматриваемая осадка в баке

H_стр= 5,53+0,3+0,25=6,08

5.7 Выбор материала труб. Основание под трубы. Глубина заложения сети. Деталировка кольца, спецификация

При назначении водопровода, параметров его работы и местных условий для курсового проекта приняты полиэтиленовые трубы.Выпускаемые по ГОСТ из полиэтилена низкого давления ПНД, тип средний.Полиэтиленовые трубы,выбранные для водоводов и сетей. Взятые с учетом требований и наибольшей экономичности.

Глубина заложения водопроводных труб зависит от глубины промерзания почвы.Согласно СНиПу, глубина заложения труб считается до низа трубы, должна быть на 0,5 м больше расчетноц глубины промерзания грунта.Трубу закладывают не менее 0,7 м,чтобы защутить трубу от раздавливания транспортом.

Для Николаевской области глубина промерзания грунта-.Глубина заложения будет равна.

Деталировку всех узлов сети проводят после назначения диаметров и материала труб. При составлении назначают места всех колодцев, задвижек. Пожарных кранов и указывают все фасонные части. Деталировку производят без масштаба, но конфигурация ее должна соответствовать очертанию сети.

Поясненя к деталировке.

- при деталировке узлов используются чугунные фасонные части;

- патрубки и трубы устанавливаются так, чтобы вода входила в раструб;

- в фланцевых крестах с пожарной подставкой при назначении деаметра прохода принято выбирать наибольший диаметр;

- у тройника диаметр отростка может быть или равен или меньше диаметра ствола;

- фасонные части с пожарной подставкой выпускаются только диаметром 300 мм.

На основе деталировки сети составляют спецификации фасонных частей и арматуру, необходимые для их заказа и разработки сметы.

6. Очистные сооружения

6.1 Выбор метода обработки воды и состава сооружений

Качество исходной воды характеризуется следующими показателями(см. задание):

1. Мутность –240 мг/л ;

2. Цветность – 65 град. ;

3. Щелочность – 4,1 мг-экв/л ;

4. pH – 7 ;

5. общая жесткость – 4,8 мг-экв/л ;

6. плотный осадок – 470 мг/л ;

7. коли-индекс – 200 шт.

Качество исходной воды не соответствует СанПиН 2.1.4.1074-01 по следующим показателям:

1) мутности(<1,5 мг/л);

2) цветности(<20 град.);

3) бактериологическому показателю(коли-индекс <3 шт.), поэтому приняты следущие методы очистки воды: осветление, обесцвечивание и обеззараживание.

Производительность очистной станции Q_о.с.= 6887 м³/сут.

Для характеристики водопотребления в течение суток строят ступенчатый график.

Водозаборные, очистные станции и насосная станции первого подъема работают равномерно в течение суток.

Насосные станции второго подъема работают в равномерном режиме.

Состав очистных сооружений назначается по таблице

1) осветлители с взвешенным осадком - скорые фильтры;

2) По заданию консультанта принята схема:

В состав основных сооружений входят:

6.2 Расчет очистных сооружений

6.1.1.Расчет скорого фильтра

Общая площадь F_ф, м², определяется по формуле:

F_ф=

Где Q^о.с._сут. полезная производительность станции, м³/сут.,

T_ст. - продолжительность работыстанции в течении суток, часы,

Vн - расчетная скорость фильтрования при нормальном режиме, м/час, принимается по таблице 21, с учетом расчетов по формуле 20,

Nпр-число промывок одного фильтра с сутки при нормальном режиме эксплуатации,

Qпр - уденый расход воды на одну промывку одного фильтра, м³/м²,

Тпр - время простоя фильтра в связи с промывкой, принимается для фильтров, промываемых водой - 0,33ч., водой и воздухом – 0,5ч.

Удельный расход воды на одну промывку определяется по формуле:

q_пр=

F_ф= 6889/(24*5-3*4,8-3*0,33*5)= 68,5 м²

Таблица 6.1 - Данные о фильтрующей загрузки скорого фильтра.

Характеристика фильтрующих слоев при обезжелезивании воды, упрощенной аэрацией					Расчетная скорость фильтрования, м/час.
min диаметр зерен, мм	max диаметр зерен, мм	Эквивалентный диаметр зерен, мм	Коэффициент неоднородности	Высота слоя, мм
0,8	1,8	0,9-1	1,5-2	1000		5-7

Для определенния количества фильтров на станции задаются типовыми размерами фильтров в плане. Для станции подготовки поверхностных вод производительность станции Q^о.с._сут.=8000м3/сут., размеры фильтров в плане приняли:6*3. площадь одного фильтра с такими размерами в плане: F₁= 13,3095 м².

Число фильтров на станции производительностью более 1600 м³/сут. Долно быть не менее 4.

На одной станции число фильтров определяется по формуле:

Nф

Где Fф - общая площать фильтра м²,

F₁ - площадь одного фильтра м²,

Nф = 68,5/13,3095 5 шт.

Расчет распределительной системы.

В проектируемом фильтре принято щелевая распределительная система без поддерживающих слоев.

Она служит для равномерного распределения промывной воды по площади фильтра и для сбора профильтрованной воды.

Интенсивность промывки прината w=16 л/сек*м².

Количество промывной воды, необходимой для промывки одного фильтра q_пр,л/сек. определяется по формуле:

q_пр=F₁*w

q_пр= 13,3095*16=213 л/сек.

Коллектор распределитеной системы выполнен из стальных и электросварных труб, скорость в нем должна быть 0,8 - 1,2 м/сек.

По таблице Шевелева q_пр.=213 л/сек. принят диаметр труб 450мм, Vк= 1,72 м/сек, 1000i = 5,53 м.

По таблице 3 наружный диаметр равен 720мм.

Площадь дна фильтра, приходящаяся на каждое ответвление распределительной системы, при растояниях между ними m= 0,25-0,35 м.(принято 0,25), и наружном диаметре коллектора Д _кол= 720 мм= 7,2 м., определяется по форму ле:

f_отв.= (А - 1,18 - Д_к)* m

где А - размер стороны фильтра, м.

F_отв.= (6-1,18-0,72)*0,25=1,025

Расход промывной воды поступающее через одно ответвление, л/с:

q_отв= f_отв. W

q_отв=1,025 16=16,4 (л/с)

Боковые ответвления приняты из плассмассовых трцб, скорость движения воды в них должна быть 1,6-2 м/с

V=1,67 м/с

1000 i= 20

d_кол= 160 мм

Перпендикулярно осевой линии трубы нарезаны щели шириной на 0,1 мм меньше минимального диаметра зерен загрузки,т.е.

В_щел= 0,8-0,1=0,7мм

Общая площадь щелей составляет-1,2-2% рабочей площади фильтра. При площади фильтра F=13,3095м², суммарная площадь щелей составит

F_щел=1,5 F₁/100

F_щел=1,5 13,095/100= 199000 м²

Регулирующий объем^., ем резервуара чистой воды, W_рег...^рив., м³, определяется по формуле

W_рег.^рив.= p_рив.Q_{сут.макс.}/100, (4.33)

где p_рив - максимальный остаток воды в резервуаре чистой воды принимаем от

0,5%-1%

p_рив=0,6%

W_рег...^рив= 0,6 6469,1/100=38,8

Противопожарный объем в резервуаре чистой воды, W_пож....^рив,м³, определяется по формуле

W_пож.^рчв=3Q_пож.+ _макс-3Q₁, (4.34)

где Q_пож – запас воды на тушение всех пожаров, возникающих в населенном пункте,м3/ч, определяется по формуле

Q _пож=q_пож 3,6 (4.35), Q _пож=25 3,6=90

_макс. - суммарный часовой расход в населенном пункте за 3 часа тушения пожара, м³/ч., определяется по формуле

_{пож.макс.}=289,3+275,2+275,2=839,7

Q₁ - часовой расход очистной станции, м³/ч., ., определяется по формуле

Q_{1 = ,} (4.36)

где Q_сут.^о.с. - суточная производительность очистной станции, м³/ч., ., определяется по формуле

Q ^о.с._сут.= _сут..^сист._.max.+ Q_доп, (4.37)_.

где - коэффициент, учитывающий расход очистной станции на собственные нужды.

- при повторном использовании промывной воды

- без повторного использования промывной воды

- для станций умягчения

В нашем случае

Q _доп - м³/ч., определяется по формуле

Q _доп.= 3 Q_пол, (4.38)

Q _доп=3 90 =270

Q_сут.^осн.=1,04 6469,1 + 270 = 6997,9 (м³/ сут.)

Q₁=

Общий объем резервуара чистой воды W^рчв.,м³/ч., определяется по формуле

W ^рчв._.= W ^рчв._рег + W ^рчв._пол., (4.39), W ^рив. =38,8+291,6=330,4

На станции должно быть установлено не менее двух резервуаров чистой воды, тогда объем каждого W ^рчв.₁, м³/ч., определяется по формуле

W ^рчв.₁= W^рчв./2, (4.40)

W ^рчв.₁=330,4/2=165,2

Разработка системы и схемы водоснабжения

Централизованная система водоснабжения населенного пункта или промышленного предприятия должна обеспечивать прием воды из источника кондицианирование(если это необходимо), транспортирование и подачу ко всем потребителям под необходимым давлением.С этой целью в систему водоснабжения должны быть включены: водоприемные сооружения, предназначенные для получения воды из природных источников; насосные станции, создающие напор для передачи воды на очистные сооружения, предназначенные для получения воды из природных источников; насосные станции, создающие напор для передачи воды на очистные сооружения,в аккумулирующие емкости или потребителям; сооружения для обработки воды; резервуары и регулирующие емкости; водоводы и водораспределительные сети, предназначенные для передачи воды к местам ее распределения и потребления.

Взаиморасположение оснавных водопроводных сооружений показано на общей схеме водоснабжения. Последовательность расположения отдельных сооружений системы водоснабжения и их состав могут быть различными в зависимости от назначения, местных природных требований потребителя или исходя экономических соображений.Так, рагулирующая емкость может быть расположена в различных точках территории объекта в зависимости от сочетания планировки объекта и рельефа местности.

Если очистные сооружения и резервуары чистой воды расположены на достаточно высоких отметках местности, очищенная вода может передоваться потребителю по водоводам самотеком, т.е. наблюдать в насосной станции второго подъема отпадает.При использовании подземных артезианских вод, не нуждающихся в кондиционировании, система водоснабжения объекта упрощает за счет исключения очисных сооружений.для правильного выбора системы и источника водоснабенич необходимо иметь данные о водопотреблении, знать требования, предъявляемые к качеству воды, иметь сведения о наплоре, под которым она должна подаваться потребителю, знать характеристику имеющихся природных водоисточников в районе проектирования и т.д..

В значительной степени система водоснабжения зависит от выбранного водоисточника: его характере мощьности, качества воды, расстояние, на которое он удален от водопотребителя, и единый хозяйственный противопажарный водопровод.

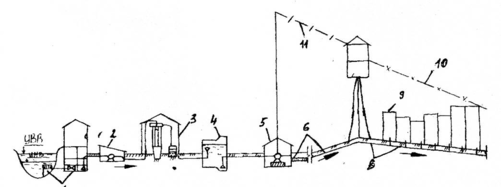

Схема водоснабжения из подземного источника

1. речной водозабор;

2. насосная станция первого подъема;

3. водоочистная станция;

4. РЧВ;

5. насосная станция второго подъема;

6. водоводы;

7. водонапорная башня;

8. водопроводная сеть;

9. объект водоснабжения;

10 - пьезометрическая линия при максимальном водопотреблении из сети;

11 - пьезометрическая линия водовода.

ТАБЛИЦА № 3.2 Режим водопотребления в течении суток.

асы суток	Хоз-питьевые нужды населения		Полив		Промышленное предприятие		Коммунально-бытовые объекты		Неучтён-ные нужды			Суммарный часовой расход
	% Кчас мах=1,96		М3		Двор-ники		Маши-ны			Хоз-питьевые нужды										Душ			Производ-ственные нужды			Больница					Баня
										Холодные цеха					Горячие цеха
					М3				%			М3			%		М3			М3			М3			%		М3			%		М3			М3			М3		%
1		2		3		4		5			6			7			8		9			10			11			12		13			14		15			16			17		18
0-1		0,75		9,5				28,9			12,50			1,26			12,50		0,23			15			80			0,2		0,07			-		-			5,7			140,66		3,7
1-2		0,75		9,5				28,9			6,25			0,6			8,12		0,13						80			0,2		0,07			-		-			5,7			124,9		3,2
2-3		1,00		12,7				28,9			6,25			0,61			8,12		0,13						80			0,2		0,07			-		-			5,7			128,11		3,3
3-4		1,00		12,7				28,9			6,25			0,61			8,12		0,13						80			0,2		0,07			-		-			5,7			128,11		3,3
4-5		3,00		38		24,7					18,75			1,9			15,65		0,33						80			0,5		0,21			-		-			5,7			150,84		3,9
5-6		5,50		69,6		24,8					37,50			3,81			31,25		0,59						80			0,5		0,2			-		-			5,7			184,7		4,79
6-7		5,5		69,6							6,25			0,61			8,12		0,13						80			3,0		1,04			-		-			5,7			157,08		4,07
7-8		5,5		69,6							6,25			0,6			8,12		0,13						80			5,0		1,71			-		-			5,7			157,74		4,09
8-9		3,5		44,3				28,8			12,50			1,26			12,50		0,23			15			80			8,0		2,8			6,25		4,5			5,8			182,69		4,7
9-10		3,5		44,3				28,8			6,25			0,9			8,12		0,2						80			10,0		3,45			6,25		4,5			5,7			167,85		4,36
10-11		6,0		76							6,25			0,9			8,12		0,2						80			6,0		2,07			6,25		4,5			5,7			169,37		4,38
11-12		8,5		107,6							6,25			0,9			8,12		0,3						80			10,0		3,45			6,25		4,5			5,8			202,55		5,25
12-13		7,5		95							18,75			2,9			15,65		0,4						80			10,0		3,45			6,25		4,5			5,7			191,95		4,98
13-14		6,0		76							37,50			5,7			31,25		0,8						80			6,0		2,07			6,25		4,5			5,7			174,77		4,5
14-15		5,0		63,3							6,25			0,9			8,12		0,3						80			5,0		1,71			6,25		4,5			5,7			156,41		4,1
15-16		5,0		63,3							6,25			0,9			8,12		0,2						80			8,5		2,9			6,25		4,5			5,8			157,6		4,09
16-17		3,5		44,3							12,5			1,9			12,50		0,3			22,5			80			5,5		1,9			6,25		4,5			5,8			161,2		4,18
17-18		3,5		44,3							6,25			0,6			8,12		0,13						80			5,0		1,7			6,25		4,5			5,7			136,93		3,65
18-19		6,0		76,1							6,25			0,6			8,12		0,13						80			5,0		1,71			6,25		4,5			5,7			167,75		4,4
19-20		6,0		76							6,25			0,6			8,12		0,13						80			5,0		1,7			6,25		4,5			5,7			168,63		4,37
20-21		6,0		76		24,7					18,75			1,9			15,65		0,33						80			2,0		0,7			6,25		4,5			5,7			193,93		5,03
21-22		3,0		38		24,8					37,50			3,81			31,25		0,59						80			0,7		0,21			6,25		4,5			5,7			157,61		4,09
22-23		2,0		25,3				28,9			6,25			0,61			8,12		0,13						80			3,0		1,04			6,25		4,5			5,7			146,18		3,8
23-24		2,0		25,3				28,9			6,25			0,61			8,12		0,13						80			0,5		0,2			6,25		4,5			5,7			145,34		3,77
Всего		100		1266,3		99		231			300			35			300		6,3			52,5			1920			100		34,5			100		72			137,3			3852,9		100
