Q _см = q · m, м³ /см (14)

где q - расход воды на одну душевую сетку, q = 0,5 м³

m – расчетное количество душевых сеток.

m = (15)

где N и N - количество рабочих, принимающих душ соответственно в горячих и холодных цехах в смену;

Согласно заданию в горячих цехах душ принимают 80% от общего числа рабочих, в холодных – 10 %.

N - количество человек, обслуживаемых одной душевой сеткой, принимается в зависимости от категории производства по таблице 3.1.5 [1, стр. 16]. Для 1 предприятия категория производства – 1А, тогда N = 3 чел; для 2 предприятия категория производства – 2 В, тогда N = 15 чел;

Суточный расход воды на душевые нужды находим из выражения:

Q = Q _см , м³ / сут (16)

Сделав подстановку в формулы 14, 15 и 16 полученные значения заносим в таблицу 2

Таблица 2 – Водопотребление на прием душа

1.1.3.3 Технологическое водопотребление предприятия

Суточное количество воды, потребляемое на технологические нужды, принимается по заданию.

Часовой расход воды определяется по формуле:

Q = , м³ / ч, (17)

где Т – продолжительность смены в часах, Т = 8 часов.

Полученные данные расчета заносим в таблицу 3

Таблица 3 – Технологическое водопотребление

Суммарные расходы воды по отдельным предприятиям сводим в таблицу Приложения 1.

Расход на хозяйственно-питьевые нужды распределяем по часам суток согласно таблице 3.1.4 [1, стр. 15].

Расход на душевые нужды происходит в течение первого часа последующей смены.

Расход на технологическое водопотребление предприятия распределяется равномерно по часам смены.

1.1.4 Противопожарное водопотребление

Максимальные секундные и часовые расходы воды на тушение пожаров определяются соответственно по формулам:

q_{пож. сек.} = q_пож. · n, л / с (18)

Q_{пож. час.} = 3.6 · q_пож · n, м³ / час (19)

где q_пож – расчетный расход воды на тушение одного пожара в населенном пункте, л/с;

n – число одновременных пожаров.

По таблице 3.1.7 [1, стр. 18] принимаем q_пож = 35 л/с; n = 2

Подставив данные значения в формулы 18 и 19 получим:

q_{пож. сек.} = 35 · 2 = 70 л / с

Q_{пож. час.} = 3.6 · 35 · 2 = 252 м³ / час

Полный объем воды на тушение пожара определяется по формуле:

V_{пож. гор.} = 3.6 · Т · q_пож · n, м³ (20)

где Т – продолжительность тушения пожара, Т = 1 час.

V_{пож. гор.} = 3.6 · 1 · 35 · 2 = 252 м³

1.1.5 Суммарное водопотребление города

Суммарный среднесуточный расход по городу определяем по следующей формуле:

Q = Q_ср.сут. + , м³ / сут. , (21)

где Q_ср.сут – средне – суточный расход воды на хозяйственно-питьевые нужды населения, м³ / сут.;

– суммарный расход воды на промышленных предприятиях, м³ / сут.

Q = 5850 + 4275 + 16295 = 26420 м³ / сут.

Процентное распределение водопотребления населением города по часам суток принимается по типовым графикам водопотребления, представленным в приложении 1 [1, приложение 1].

Суммарные расходы воды по отдельным предприятиям берем из таблицы Приложения 1 и распределяем по часам суток согласно таблице 3.1.4 [1, стр. 15].

Данные о суммарном водопотреблении города сводим в таблицу Приложения 2.

1.2 Режимы работы насосных станций первого и второго подъема

На основании данных таблицы Приложения 2 строим ступенчатый график водопотребления города.

Рисунок 1 – Совмещенный график суммарного водопотребления и работы насосной станции первого подъема.

Режим подачи воды насосной станции первого подъема, а также поступление воды с очистных сооружений в резервуары чистой воды принимается равномерным в течении суток, т.е. 4,17 % от Q

В соответствии с графиком водопотребления график работы насосной станции второго подъема подбирается в зависимости от производительности запроектированных насосов.

1.3 Связь между отдельными элементами водоснабжения в отношении напоров

Все элементы водоснабжения связаны между собой по линии свободных напоров (давлений).

Требуемый свободный напор при максимальном водопотреблении на вводе в здание, при отсутствии данных гидравлического расчета внутреннего водопровода, определяется по формуле:

Н_св. = 10 + 4 · (n – 1), м (22)

где n – количество этажей в здании.

Н_св. = 10 + 4 · (9 – 1) = 42 м

При расчете требуемого минимального избыточного давления в водопроводной сети на вводе в здание для многоэтажной застройки следует использовать следующую формулу:

Р_тр. = 0,1 + (n – 1) · 0,04, МПа (23)

Р_тр. = 0,1 + (9 – 1) · 0,04 = 0,42 МПа

Давление в водопроводной сети на вводе в здание не должно превышать 0,6 МПа.

На основании определения свободного напора в диктующей точке города строится высотная схема водопотребления во всей системе водоснабжения города.

Данная схема представлена в Приложении 3.

Высотная схема водопотребления сооружений составлена условно, ввиду отсутствия гидравлического расчета водоводов и водопроводной сети (что не предусмотрено заданием на проектирование).

1.4 Проектирование водозаборных сооружений

В данном проекте в качестве источника водоснабжения предусматривается река, протекающая в городе. В связи с этим необходимо запроектировать речной водозабор.

Водозаборные сооружения бывают берегового и руслового типа.

При наличии вблизи берега глубин, обеспечивающих требуемые условия забора воды, применяют водозаборы берегового типа. Водозаборы руслового типа применяют при относительно пологом береге, когда требуемые для забора воды глубины в реке находятся на значительном расстоянии от берега.

Согласно заданию на курсовое проектирование уровень верхних вод УВВ = 22.0 м, а уровень нижних вод УНВ = 18.0м. Так как разница между УВВ и УНВ равна 4 метрам, то принимаем русловой водозабор раздельного типа представленный на рисунке 2.

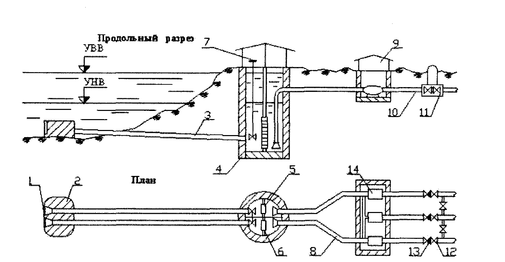

Рисунок 2 – Русловой водозабор раздельного типа.

1.5 Проектирование очистных водопроводных сооружений

Согласно заданию на проектирование характеристика загрязненности поверхностного источника следующая:

Мутность = 30 мг / л;

Цветность = 50 градусов.

В соответствии с таблицей 3.1.9 [1, стр. 27] и производительностью станции водоподготовки, т.е. суммарному водопотреблению города, равной 31 400 м³ принимаем сооружение станции водоподготовки в следующем составе:

Для обработки воды с применением коагулянтов и флокулянтов используем скорые фильтры и горизонтальные отстойники.

Для обеззараживания, т.е. для уничтожения содержащихся в воде бактерий, применяем хлорирование.

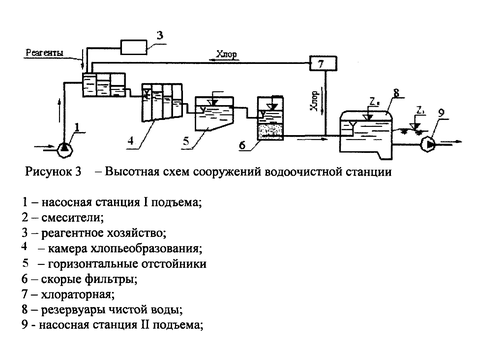

Состав очистных сооружений представлен на рисунке 3.

1.6 Зоны санитарной охраны

Проектом зон санитарной охраны водопровода должны быть определены границы поясов зоны источников водоснабжения, зоны и полосы водопроводных сооружений и полосы водоводов.

Границы зон санитарной охраны поверхностных источников водоснабжения.

Границы первого пояса для водотоков должны устанавливаться на следующих расстояниях от водозабора:

• вверх по течению реки – не менее 200 м.;

• вниз по течению реки – не менее 100 м.;

• по прилегающему к водозабору берегу – не менее 100 м от уреза воды при летне-осенней межени;

• в направлении к противоположному берегу полоса акватории шириной не менее 100 м.

Границы второго пояса зоны водотока надлежит устанавливать:

• вверх по течению реки – исходя из скорости течения воды;

• вниз по течению – не менее 250 м.;

• боковые границы – на расстоянии от уреза воды при летне-осенней межени 500 м.

Границы третьего пояса зоны поверхностного источника водоснабжения должны быть вверх и вниз по течению, такими же как и для второго пояса, боковые границы – по водоразделу, но не более 3-5 км от водотока.

Площадки водопроводных сооружений.

Граница первого пояса зоны водопроводных сооружений должна совпадать с ограждением площадки сооружений и предусматриваться на расстоянии: от стен резервуаров фильтрованной воды и фильтров – не менее 30 м.; от стен остальных сооружений – не менее 15 м.
