C = 0.05445*1000/7.7754949=7.0027697 мг/куб.м

Оксид углерода (CO)

M = 1.5 * 10e-3 * (7446+3280)=16.0890000 т/год

m = 1.5 * 10e-3 * (252+111)=0.5445000 г/с

C = 0.5445*1000/7.7754949=70.0276970 мг/куб.м

Оксиды азота:

Vг = 7.84*1.2*3.6*(252*1.5+111*1.4)=18065.61792 нм3/ч

Cnox = (95+(85+30*0)*1.86)*(1.2/1.2)^0.5=253.1 мг/нм3

M(nox)= 18065.61792*253.1*8208*10е-9=37.5303240 т/год

m(nox)= 18065.61792*253.1/3600000=1.2701133 г/с

M(NO2)= 0.8*37.530324=30.0242592 т/год

m(NO2)= 0.8*1.2701133=1.0160906 г/с

C = 1.0160906*1000/7.7754949=130.6785816 мг/куб.м

M(NO)= 0.13*37.530324=4.8789421 т/год

m(NO)= 0.13*1.2701133=0.1651147 г/с

C = 0.1651147*1000/7.7754949=21.2352695 мг/куб.м

Оксиды серы (в пересчете на SO2)

M = 0.01*2*1*3280=65.6000000 т/год

m = 0.01*2*1*111=2.2200000 г/с

C = 2.22*1000/7.7754949=285.5123733 мг/куб.м

Расчет параметров выбросов вредных веществ:

Vпс = (273+150)*18065.61792/(273*3600)=7.7754949 куб.м/с

Wпс = 7.7754949/(0.785*2*2)=2.4762723 м/с

Результаты расчета выбросов по источнику: печь АВТ

Объемный расход продуктов сгорания,

уходящих из дымовой трубы, куб.м/c: 7.7754949

Скорость продуктов сгорания

в дымовой трубе, м/с: 2.4762723

Концентрация вредных выбросов в дымовых газах

Источник выделения: печь АВТ

Номер источника: 76

Характеристика сжигания топлива:

совместное сжигание газообразного и жидкого топлива

Эксплуатационные характеристики:

- время работы печи в году, час/год: 8208.0

- коэффициент избытка воздуха в топке: 1.20

- температура уходящих дымовых газов, градусов Цельсия: 150

- внутренний диаметр устья дымовой трубы, метров: 2.00

Тип и компоновка горелок в печи: ГП-2 (фронтовая одноярусная)

Доля жидкого топлива по тепловыделению: 0.0

Мощность горелок, МВт: 1.860

Коэффициент a: 95

Коэффициент b: 85.0

Коэффициент c: 30

Вид используемого топлива:

Предельные газы стабилизации нефтяных дистиллятов

расход топлива: 6385.00 тонн/год, 216.000 грамм/сек

содержание серы в жидком топливе

или сероводорода в газообразном, масс.%: 0.00

энергетический эквивалент топлива 1.50

Котельное топливо, мазут, тяжелые остатки

расход топлива: 2807.00 тонн/год, 95.000 грамм/сек

содержание серы в жидком топливе

или сероводорода в газообразном, масс.%: 1.00

энергетический эквивалент топлива 1.40

Расчет по веществам:

Метан

M = 1.5 * 10e-4 * (6385+2807)=1.3788000 т/год

m = 1.5 * 10e-4 * (216+95)=0.0466500 г/с

C = 0.04665*1000/6.6617945=7.0026177 мг/куб.м

Оксид углерода (CO)

M = 1.5 * 10e-3 * (6385+2807)=13.7880000 т/год

m = 1.5 * 10e-3 * (216+95)=0.4665000 г/с

C = 0.4665*1000/6.6617945=70.0261773 мг/куб.м

Оксиды азота:

Vг = 7.84*1.2*3.6*(216*1.5+95*1.4)=15478.0416 нм3/ч

Cnox = (95+(85+30*0)*1.86)*(1.2/1.2)^0.5=253.1 мг/нм3

M(nox)= 15478.0416*253.1*8208*10е-9=32.1547770 т/год

m(nox)= 15478.0416*253.1/3600000=1.0881923 г/с

M(NO2)= 0.8*32.154777=25.7238216 т/год

m(NO2)= 0.8*1.0881923=0.8705539 г/с

C = 0.8705539*1000/6.6617945=130.6785816 мг/куб.м

M(NO)= 0.13*32.154777=4.1801210 т/год

m(NO)= 0.13*1.0881923=0.1414650 г/с

C = 0.141465*1000/6.6617945=21.2352695 мг/куб.м

Оксиды серы (в пересчете на SO2)

M = 0.01*2*1*2807=56.1400000 т/год

m = 0.01*2*1*95=1.9000000 г/с

C = 1.9*1000/6.6617945=285.2084391 мг/куб.м

Расчет параметров выбросов вредных веществ:

Vпс = (273+150)*15478.0416/(273*3600)=6.6617945 куб.м/с

Wпс = 6.6617945/(0.785*2*2)=2.1215906 м/с

Результаты расчета выбросов по источнику:

печь АВТ

Объемный расход продуктов сгорания,

уходящих из дымовой трубы, куб.м/c: 6.6617945

Скорость продуктов сгорания

в дымовой трубе, м/с: 2.1215906

Концентрация вредных выбросов в дымовых газах

Результаты расчета выбросов по предприятию

ИТОГОВЫЙ РЕЗУЛЬТАТ РАСЧЕТА ВЫБРОСОВ Дата расчета: 04.05.2006

Предприятие: ОАО "СНОС" НПЗ цех №14 установка АВТ

2.2 Расчет и анализ рассеяния загрязняющих веществ выделяющихся в атмосферу

Диоксид азота:

Максимальная расчетная приземная концентрация - 0.5061607ПДК.

Концентрация диоксида азота не превышает установленные нормативы качества атмосферного воздуха. Источники выброса диоксида азота в атмосферу – дымовые трубы печей (№ 75 и № 76).

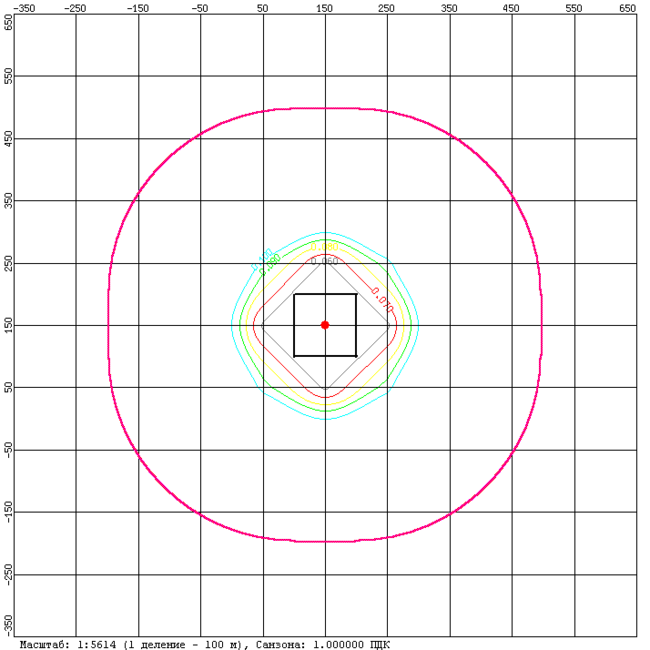

На графике изолиний полей концентраций: черная линия – границы промплощадки; розовая линия – граница СЗЗ.

Азота оксид:

Максимальная расчетная приземная концентрация - 0.0174990ПДК.

Концентрация оксида азота не превышает установленные нормативы качества атмосферного воздуха. Источники выброса оксида азота в атмосферу – дымовые трубы печей (№ 75 и № 76).

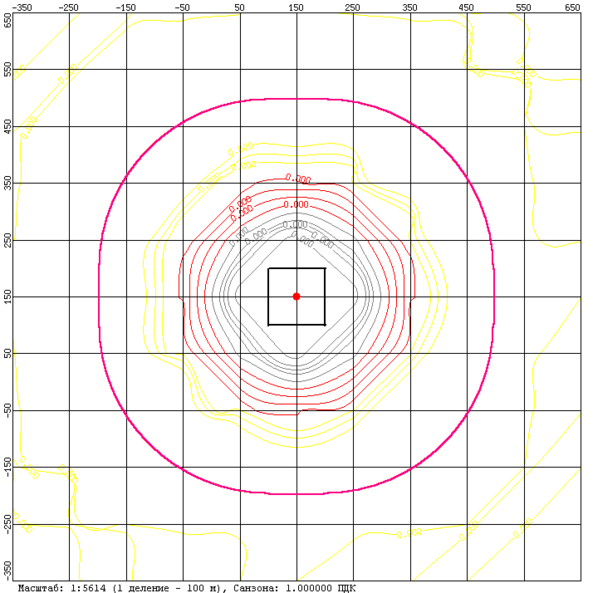

На графике изолиний полей концентраций: черная линия – границы промплощадки; розовая линия – граница СЗЗ.

Сернистый ангидрид:

Максимальная расчетная приземная концентрация - 0.1878723ПДК.

Концентрация диоксида серы не превышает установленные нормативы качества атмосферного воздуха. Источники выброса диоксида серы в атмосферу – дымовые трубы печей (№ 75 и № 76).

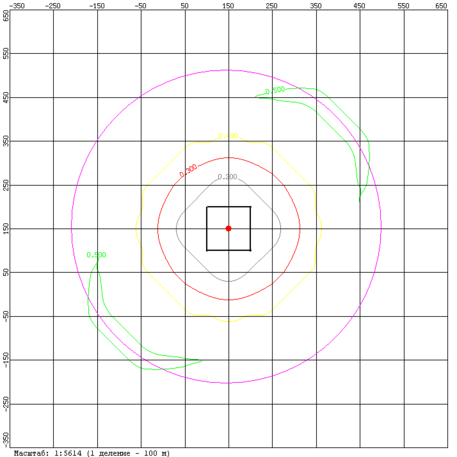

На графике изолиний полей концентраций: черная линия – границы промплощадки; розовая линия – граница СЗЗ.

Оксид углерода:

Максимальная расчетная приземная концентрация - 0.0046102ПДК.

Концентрация оксида углерода не превышает установленные нормативы качества атмосферного воздуха. Источники выброса оксида углерода в атмосферу – дымовые трубы печей (№ 75 и № 76).

На графике изолиний полей концентраций: черная линия – границы промплощадки; розовая линия – граница СЗЗ.

Метан:

Максимальная расчетная приземная концентрация - 0.0000461ПДК.

Концентрация метана не превышает установленные нормативы качества атмосферного воздуха. Источники выброса метана в атмосферу – дымовые трубы печей (№ 75 и № 76).

На графике изолиний полей концентраций: черная линия – границы промплощадки; розовая линия – граница СЗЗ

Выводы

В результате расчетов выбросов вредных веществ на установке АВТ цеха №14 и сравнения фактических выбросов с технологическим регламентом показали , что валовые выбросы по диоксиду серы превышают на 54 т/год, диоксиду азота - 55,7 т/год , оксиду азота - 6,8 т/год , по метану на 1,3 т/год , по оксиду углерода - 25,9 т/год.

В целях снижения выбросов вредных веществ в атмосферу от АВТ необходимо предусмотреть мероприятия :

- более полное сгорание топлива в печах;

-использовать газовое топливо с предварительной очисткой от сернистых соединений и других вредных веществ, а мазут использовать в качестве сырья для других нефтеперабатывающих установок;

-произвести реконструкцию горелок печей на более совершенные с учетом передового опыта и собственных разработок в нашей стране

- строго придерживаться тенологического регламента.

Список использованных источников

1. Технологический регламент установки АВТ, цех №14

2. Программный комплекс «ЭкоРасчет» НПП «ЛОГУС»

3. Программный комплекс «ПРИЗМА» НПП «ЛОГУС»

4. Дьяконов К.Н., Дончева А.В. «Экологическое проектирование и экспертиза»: учебник для вузов – М.: Аспект Пресс, 2002. – 384 с.

Метеорологические характеристики и коэффициенты, определяющие условия рассеивания загрязняющих веществ в атмосфере города:

Опции расчета

Режим расчета: ОНД-86 автомат

Расчет производится при скоростях: 0.5, 0.5Umc, 1.0Umc, 1.5Umc, u*

Расчет производится с перебором всех направлений ветра

Учет фона: без учета фона

Критерий расчета: 0.0000000

Признак расчета по ЗВ из ГС: Да

Параметры расчета

Перечень загрязняющих веществ, выбрасываемых в атмосферу.

Перечень групп суммаций загрязняющих веществ.

Перечень расчетных прямоугольников

Результаты расчета по веществам и группам суммации.

Характеристики
