В пресс-форме с горячеканальной литниковой системой давление выдержки легко передается в изделие, поэтому хорошее уплотнение изделия можно получить при меньшем давлении выдержки. При этом распределение объемной усадки по изделию становится более равномерным. Поэтому можно утверждать, что горячеканальный литник способствует повышению качества изделия.

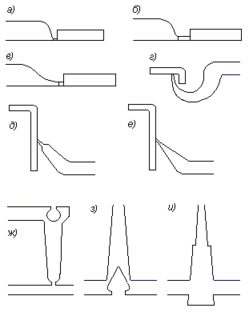

Рис. 7. Конструкции литников, затрудняющие процесс уплотнения а) тонкий впускной литник, б) длинный впускной литник (> 1 мм), в) длинный переход от разводящего литника к впускному, г) и е) туннельные литники с длинным переходом к впускному литнику, д) туннельный литник с длинным впускным литником (>2 мм), ж) – з) – пережимы, и) ступеньки

Если литниковая система содержит горячеканальные и холодноканальные литники, процесс уплотнения определяется конструкцией холодноканальной части.

Влияние системы охлаждения пресс-формы на уплотнение

При конструировании пресс-формы необходимо учитывать влияние системы охлаждения на процесс уплотнения. В холодноканальной пресс-форме недопустимо расположение охлаждающего канала вблизи впуска (подобные рекомендации встречаются в литературе), «пересечение» литника охлаждающим каналом. В настоящее время существуют два подхода к конструированию системы охлаждения: первый предполагает обеспечение равномерного охлаждения изделия, во втором равномерность уплотнения изделия достигается за счет его неравномерного охлаждения.

Влияние неравномерного уплотнения на коробление

Неравномерное распределение объемной усадки по изделию – одна из основных причин коробления. Коробление изделий из аморфных материалов (ПС, УПС, АБС, САН, ПММА, ПК, ПФО и т.д.), имеющих малую усадку, существенно меньше коробления из ненаполненных кристаллизующихся материалов (ПЭ, ПП, ПА 6, ПА 66, ПА 610, ПБТ и т.д.). При повышении жесткости изделия за счет увеличения основной толщины, введения ребер, использования материала с большим модулем упругости, коробление уменьшается.

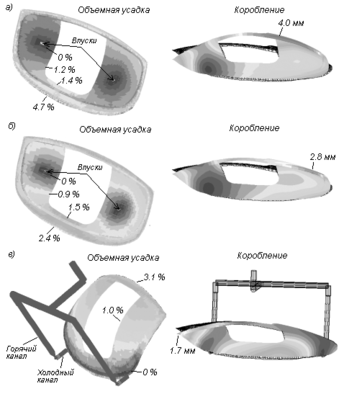

Рис. 8. Объемная усадка и коробление для изделия «Светофильтр» (расчет в MPI/Flow, MPI/Warp): а) изделие с утолщением по периметру, горячеканальная литниковая система, б) изделие без утолщения, горячеканальная литниковая система, в) изделие с утолщением по периметру, горяче-холодноканальная литниковая система. Цифрами показаны значения объемной усадки и максимального коробления. Величины деформаций модели при изображении коробления увеличены в 8 раз.

Рассмотрим влияние неравномерного уплотнения на коробление на примере изделия «Светофильтр автомобильной фары», получаемого двухцветным литьем из поликарбоната. В компьютерном анализе моделировался процесс литья только одной части изделия с использованием материала одного цвета. Изделие имело основную толщину 2.5 мм и утолщение по периметру до 4-5 мм. Расчет показал: если впуск полимера производится в центральную часть изделия (рис. 8а), то при давлении выдержки 40 МПа высокая объемная усадка в области утолщения приводит к большому короблению (4.0 мм). Применение более высокого давления выдержки в данном случае невозможно, т.к. при повышении давления в центральной части изделия возникает переуплотнение.

На рис. 8б представлены результаты расчета для изделия без утолщения. В этом случае уплотнение изделия улучшается, величина коробления уменьшается до 2.8 мм.

Для конструкции с утолщением наименьшее коробление (1.7 мм) получается при впуске в утолщение (рис. 8в). Такой впуск обеспечивается литниковой системой, содержащей горячеканальную и холодноканальную части. Реализация данного технического решения (изготовление пресс-форма и литье выполнялось в ОАО «Автосвет, г. Киржач) позволило получить изделие высокого качество.

Технологии литья, улучшающие уплотнение

Уплотнение литьевых изделий может быть улучшено при использовании специальных технологий литья. К таким технологиям относятся литье с подпрессовкой (компрессионное формование или литье с изменяющейся геометрией литьевой полости), литье с газом, литье с водой, горячеканальное литье с независимым управлением профилем давления выдержки (технология «Dynamic feed» фирмы Synventive Molding Solutions) и др. Для изделий простой формы (прямоугольный параллелепипед, пластина, диск и др.) качественное изделие может быть получено и при недоуплотнении материала, если обеспечивается только одно направление усадки. Данная технология может быть реализована за счет неравномерного «одномерного» охлаждения полости формы [31 – 33].

3.2 Разновидности процесса литья

3.2.1 Литье тонкостенных изделий

Одним из наиболее эффективных методов снижения себестоимости изделия является уменьшение толщины стенки изделия, позволяющее уменьшить расход материала и цикл литья. Однако толщина стенки менее 1 мм и время цикла литья 5-10 сек накладывают особые требования к материалу, оборудованию и пресс-форме. Поэтому говорят о технологии тонкостенного литья [34 – 38].

Можно выделить 3 типа изделий, для литья которых применяется технология тонкостенного литья. К первому типу относятся изделия из термически стабильных материалов, таких как полиэтилен, полипропилен, полистирол и др., толщиной менее 1 мм. Указанные материалы используются для изготовления упаковки, одноразовой посуды. Низкий уровень механических свойств данных материалов обычно не позволяет снизить толщину менее 0.5-0.6 мм.

Ко второму типу можно отнести технически сложные изделия толщиной менее 1 мм, отливаемые из конструкционных термопластов (АБС-пластик, полиамиды, поликарбонат, полибутилентерефталат, полиацетали и др.) и суперконструкционных материалов (полифениленсульфид, полиэфирсульфон, полиэфирэфиркетон, жидкокристаллические полимеры, полиэфиримид и др.). Данные материалы отличаются высоким уровнем механических свойств и невысокой термической стабильностью при переработке. Из этих материалов могут отливаться сверхтонкие изделия, например: электрический разъем из стеклонаполненного жидкокристаллического полимера длиной 250 мм с толщиной стенки 0.4 мм [39], миниатюрные разъемы из жидкокристаллического полимера толщиной 0.2-0.3 мм [40], корпуса электрических катушек из PA 66 и ПБТ толщиной 0.15 - 0.27 мм [41]. Существуют примеры литья и более тонких изделий, например толщиной 0.08 мм.

Тонкостенные изделия третьего типа – крупногабаритные изделия толщиной более 1 мм с отношением длина потока/толщина более 100. Литье таких изделий имеет свои особенности и здесь не рассматриваются.

Требования к литьевой машине, пресс-форме и материалу для тонкостенного литья

Рассмотрим особенности литья тонкостенных изделий 1-го и 2-го типа. Требования к литьевой машине, пресс-форме и материалу изделия при тонкостенном литье таких изделий обобщены в таблице [25-27]:

При литье тонкостенных изделий из термически нестабильных материалов одним из наиболее критических параметров литьевой машины является скорость впрыска. При тонкостенном литье необходима очень высокая скорость впрыска т.к. материал очень быстро застывает. Литьевая машина для тонкостенного литья должна иметь гидроаккумулятор. Гидроаккумулятор увеличивает подачу масла в гидроцилиндр узла впрыска, что позволяет повысить скорость впрыска в 3 раза по сравнению с обычной машиной [2].

Если тонкостенное изделие отливается из термически стабильного материала, обычно можно взять машину с большим объемом - это обеспечивает повышение скорости впрыска. Для термически нестабильных материалов объем впрыска должен соответствовать объему отливки и время пребывания материала при высокой температуре должно быть минимальным.

Машина для тонкостенного литья должна обеспечивать высокое давление впрыска (1800-2500 кгс/см2 и более) и соответствующее высокое усилие замыкания. Например, для литья корпуса источника питания толщиной менее 0,5 мм из поликарбоната потребовалась машина с давлением литья, превышающим 2760 кгс/см2 [28].

Важнейшее условие получения качественных тонкостенных изделий – высокий уровень системы управления машины (управление с обратной связью по основным параметрам процесса, контроль процесса), надежность и стабильность работы машины. Изменение времени впрыска на 0,1 с может привести к недоливу [35].

Применение холодноканальных литников при тонкостенном литье неэффективно из-за большого времени охлаждения литников и значительных потерь давления расплава в литниковой системе. По этой причине для литья тонкостенных изделий используют горячеканальные литниковые системы или реже – для термически стабильных материалов – системы с незастывающими литниками, которые имеют меньшую стоимость, но менее надежны в работе.

При тонкостенном литье должна быть обеспечена высокая надежность работы всех систем пресс-формы. Особое внимание должно быть уделено центрированию формообразующих элементов. Смещение пуансона относительно матрицы на 0.01 мм может привести к резкому изменению характера течения полимера при впрыске. Высокая скорость впрыска требует хорошей вентиляции оформляющей полости.

В многогнездных формах важным фактором является точность изготовления литниковой системы. Небольшие различия в размерах литниковых каналов (особенно впускных литников) могут вызвать резкие изменения характера заполнения гнезд отливки.

При тонкостенном литье часто необходимо более высокое усилие выталкивания и увеличенные по сравнению с обычным литьем литьевые уклоны [3] – следствие более высокого давления литья.

Высокие давление и скорость впрыска накладывают особые требования к материалам пресс-формы. При литье тонкостенных изделий рекомендуется применять более износостойкие и прочные стали, типа стали H13 (отечественный аналог 4Х5МФ1С) [35].

Высокие требования к пресс-формам для тонкостенного литья приводят к ее удорожанию на 30-40% по сравнению с обычным литьем [29]. Более высокая стоимость пресс-формы окупается за счет меньшего веса изделия и большей производительности процесса.

Высокая текучесть - одно из обязательных свойств материала для тонкостенного литья [3]. Выпускаемый в настоящее время марочный ассортимент зарубежных термопластов включает достаточное количество материалов с низкой вязкостью различного применения. Необходимо учитывать, однако, что повышение текучести материала сопровождается уменьшением основных механических характеристик.

При толщинах стенки меньше 1 мм "окно переработки" становится очень узким. Это накладывает жесткие требования к стабильности характеристик материала.

Уменьшение времени цикла литья ограничено теплофизическими характеристиками материала (для кристаллизующихся материалов - скоростью кристаллизации). Некоторые марки материалов разработаны специально для тонкостенного литья. Они характеризуются как материалы с "быстрым циклом".

Тонкостенное литье требует более точного учета технологических и эксплуатационных особенностей материала при конструировании изделия. Оптимальное решение может быть найдено в компьютерном анализе.

Оптимизация толщины стенки изделия, литниковой системы и технологического режима

В таблице приведены результаты анализа впрыска для кофейной чашки из полипропилена марки Каплен 01250 в программном продукте MPI/Flow фирмы Moldflow при различной толщине стенки. Анализ проводился при температуре расплава 220 С и температуре формы 40 С.

Уменьшение толщины стенки изделия приводит к быстрому росту потерь давления расплава на стадии впрыска. Если эти потери давления превышают допустимое давление для используемой литьевой машины, может появиться недолив.
