Существенными недостатками процесса получения окиси этилена через этиленхлоргидрин являются большой расход хлора и извести, а также значительные капитальные затраты.

Более экономичен процесс прямого каталитического окисления этилена в окись этилена. При этом методе расходуется только этилен и воздух, не требуется затрат хлора и извести, не образуется побочный продукт - дихлорэтан и меньше капитальные затраты. Поэтому метод прямого окисления приобретает все большее распростра­нение.

2.2. Каталитическое окисление этилена

Для проведения реакции прямого окисления этилена было предложено большое число высокоактивных катализаторов. Почти все они содержат в качестве основного компонента серебро . Применяемые катализаторы можно разделить на две основные группы:

• сплошные серебряные катализаторы;

• активное серебро на носителе (трегерные катализаторы).

Катализаторы первой группы представляют собой металлическое серебро, которое обычно гранулируют и гранулы обрабатывают кислотами, что увеличивает поверхность катализатора и повышает его активность. Если катализатор предназначается для проведения процесса окисления этилена в псевдоожиженном слое, металлическое серебро измельчают до порошкообразного состоя­ния и формуют в виде таблеток или шариков.

Предложены также сплавные скелетные катализаторы; серебро сплавляют с кальцием, который извлекается затем уксусной кислотой. Недостатком сплошных скелетных катализаторов является их высокая стоимость из-за большого расхода серебра.

Трегерные катализаторы готовят нанесением активного серебра на носитель (окись алюминия, карборунд, силикагель, пемза). Для приготовления трегерного катализатора чаще всего пропитывают носитель растворами некоторых соединений серебра (например, водным раствором нитрата серебра) с последующим восстановле­нием до металлического серебра.

В настоящее время в промышленности используются только серебряные катализаторы, но в последние годы появились сообще­ния об окислении этилена в окись этилена в присутствии солей или окисей других металлов. Из них особого внимания заслуживает процесс получения окиси этилена в паровой фазе на катализато­ре, представляющем собой смесь и . Окисление эти­лена производилось кислородом при разрежении в интервале температур 400 – 600°С с 90 – 100 %-ным выходом окиси этилена.

В жидкой фазе окисление этилена протекает в среде дибутилфталата в присутствии окиси ртути. При этом образуется окись этилена, хотя и в меньшем количестве, чем в присутствии катализаторов, содержащих серебро. Окисление этилена в этих условиях осуществляется за счет восстановления окислов металлов.

Большое влияние на выход окиси этилена оказывает соотноше­ние вводимых в процесс воздуха и этилена. Максимальный выход получается при соотношении воздух : этилен от 7:1 до 8:1, что соответствует содержанию в газовой смеси 12 об. % этилена и 88 об. % воздуха. Однако такие смеси взрывоопасны и по­этому приходится проводить процесс в менее выгодных условиях – при концентрации этилена ниже нижнего предела взрываемости, который составляет 2,75 об. % этилена в смеси с возду­хом.

При получении окиси этилена можно использовать в качестве окислителя технический кислород. В этом случае желательно при­менять концентрированный этилен (98 %-ный и выше). В присут­ствии парафиновых углеводородов выход окиси этилена понижает­ся; при наличии в газе гомологов этилена в процессе окисление развиваются высокие температуры и затрудняется отвод выделяю­щегося тепла. Присутствие ацетилена в исходной газовой смеси недопустимо, так как с серебром он образует взрывчатый ацетеленид серебра. Если исходный этилен содержит ацетилен, то его удаляют путем промывки газа селективными растворителями (ацетоном, диметилформамидом) или гидрируют до этилена на никелевом катализаторе.

От соединений серы исходный газ очищают обычным методом – промывкой щелочью и водой.

При пропускании смеси этилена и воздуха над катализатором при 200 – 300ºС одновременно протекают две реакции:

Обычно до окиси этилена окисляется не больше 55 – 60% эти­лена, а 40 – 45% его полностью сгорает до CО₂ и Н₂О.

В промышленных установках прямого окисления используются контактные аппараты с неподвижным или с псевдоожиженным слоем катализатора.

Реактор с неподвижным слоем катализатора, работающий под давлением до 21 атм., представляет собой кожухо-трубный аппарат, трубки которого заполнены зерненным катализатором. Так как окис­лы железа каталитически ускоряют реакцию полного окисления этилена, трубки изготавливают из хромоникелевых аустенитных сталей или из обычных углеродистых сталей и серебрят изнутри. Благодаря малому се­чению трубок реагирующие газы проходят по ним с большой ско­ростью. Таким образом, достигается повышенная теплоотдача от газа к стенкам трубок и сравнительно равномерное охлаждение контактной массы. Интенсивный отвод реакционного тепла в этом процессе весьма важен, так как при температуре свыше 300°С мо­жет происходить полное окисление этилена.

Окись этилена извлекают из контактных газов в скрубберах, орошаемых водой, затем отгоняют из водного раствора, осушают и конденсируют. Транспортируют окись этилена в жидком виде в стальных баллонах. Если целевым продуктом производства яв­ляется этиленгликоль, контактные газы промывают горячим 1%-ным раствором серной кислоты, в результате чего окись этилена гидратируется до этиленгликоля .

Изучен и разработан процесс получения окиси этилена катали­тическим окислением этилена в псевдоожиженном слое катализа­тора. Благодаря высокому коэффициенту теплоотдачи в псев­доожиженном слое катализатора (значительно большему, чем в аппаратах с неподвижным слоем катализатора) при окислении тре­буется меньшая поверхность теплообмена, а следовательно, и меньшие габариты реакционных аппаратов.

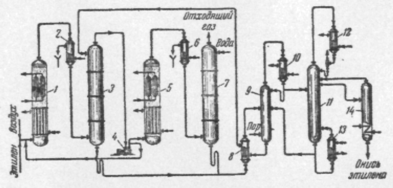

Рис. 2.2. Схема производства окиси этилена прямым окислением этилена в псевдоожиженном слое катализатора.

1) реактор первой ступени; 2, 6) холодильники; 3) абсорбер первой ступени; 4) компрессор; 5) реактор второй ступени; 7) абсорбер второй ступени; 8) теплообменник; 9) отпарная колонна; 10, 12) дефлегматоры; 11) ректификационная колонна; 13) кипятильник; 14) разделительная колонна.

В нижней части реакционного аппарата помещены трубы, охла­ждаемые высокотемпературным теплоносителем, циркулирующим в межтрубном пространстве. Над трубами расположены охлаждаю­щие элементы, а еще выше фильтры из пористой окиси алюми­ния. Равномерное распределение псевдоожиженного катализатора по трубам реактора достигается благодаря тому, что аппарат за­полняют катализатором до уровня, значительно превышающего вы­соту труб (над трубной решеткой создается слой катализатора. Равномерность подачи этилена во все трубы автоматически регули­руется специальными приборами.

Для данного процесса требуется прочный катализатор, не тре­бующий регенерации или реактивации в течение длительного вре­мени и не подвергающийся заметному истиранию.

Процесс проводят под давлением в две ступени. Смесь этилена и воздуха нагнетается в контактный реактор 1 первой ступени, где до 50% этилена превращается в окись этилена. Продукты реакции охлаждаются в холодильнике 2, после чего в абсорбере 3 первой ступени из них извлекается окись этилена.

Часть непрореагировавших газов возвращают в реактор 1, а остальной газ подают в реактор 5 второй ступени. Общая степень превращения этилена во второй ступени окисления составляет 70%.

Из контактных газов после второй ступени окисления окись эти­лена извлекают водой в абсорбере 7 второй ступени. Из абсорбе­ров 3 и 7 водный раствор окиси этилена через теплообменник 8 направляют в отпарную колонну 9. Отгоняемая из этой ко­лонны паро-газовая смесь поступает через дефлегматор 10 на раз­деление в ректификационную колонну 11. Окончательная очистка окиси этилена от CO₂ производится в колонне 14. Получаемый по этому способу продукт представляет собой 99,5%-ную окись этилена.

При прямом окислении расход этилена несколько выше, чем при хлоргидринном методе. Однако этот недостаток вполне окупается другими достоинствами метода прямого окисления, который следует считать весьма перспективным.

2.3. Гомогенное газофазное окисление этилена в окись этилена

При прямом гомогенном окислении этилена кислородом образуется ряд ценных продуктов: окись этилена, формальдегид, органические кислоты. сейчас разрабатываются методы синтеза окиси этилена гомогенным окислением эти­лена в газовой фазе, так как для этого процесса не требуется за­трат ни дорогого катализатора, ни хлора. Кроме того, при этом способе получения окиси этилена не требуются этилен и воздух такой высокой степени очистки, как при каталитическом окисле­нии этилена. К недостаткам этого метода относятся многообразие образующихся продуктов и низкая селективность, что объясняет­ся цепной природой происходящих превращений и высокой тем­пературой. Однако развитие теории цепных процессов открывает новые пути совершенствования реакций газофазного окисления этилена.

Рассмотрим влияние условий на процесс образования окиси этилена. Первым фактором мы рассмотрим влияние температуры.

При температуре ниже 300°С этилен не взаимодействует с кислородом, медленное окисление начинается при 300°С . С по­вышением температуры скорость процесса резко возрастает. Оп­тимальной температурой считают ту, при которой 65% подан­ного в зону реакции кислорода вступает во взаимодействие с этиленом.

При температуре ниже 400°С степень превращения кислорода за один проход составляет примерно 35%. При температуре выше 550°С резко возрастает скорость окисления этилена до двуокиси углерода и воды, а скорость образования окиси эти­лена уменьшается.

Рис. 2.3. Влияние температуры на глубину окисления этилена.

На рис. 2.3 представлена температурная зависимость степени превращения исходных компонентов при прямом окислении этиле­на. Состав исходной смеси – 80% С₂Н₄ и 12% О, время реакции 20 сек; стеклянный реактор длиной ~500 мм и диаметром 46 мм. Из рассмотре­ния кривых, представленных на рис. 2.3 можно сделать выводы:

1. С ростом температуры степень конверсии этилена возрастает.

2. Количество реагирующего кис­лорода сначала быстро растет с по­вышением температуры – при 360°С в реакцию вступает более 80% исходного кислорода. Выше этой температуры кривая расхода кислорода
   резко изменяет свой наклон и асимптотически приближается к 100% .

В данном процессе возможно протекание нескольких побочных реакций. В частности возможно при температурах 320 - 335ºС образование формальдегида:

Другой побочной реакцией, которая может идти в этих усло­виях, является образование бирадикала диметиленоксида и дальнейшее его взаимодействие с этиленом с образованием про­пилена и формальдегида:

Такой процесс наблюдался при взаимодействии окиси этилена с этиленом при температурах выше 400°С. При температурах ниже 350°С образование пропилена не про­исходило .
