5 Безопасность и экологичность работы
5.1 Экологическая безопасность производства β – нафтола
Экологическая безопасность производства β – нафтола складывается из экологической опасности компонентов, входящих в состав производства, эффективности обезвреживающих систем, способов утилизации отходов, а также экологической безопасности материалов и веществ, обращающихся в процессе производства.
5.2 Эффективность очистных устройств
Экологическая безопасность производства β – нафтола зависит от типа и эффективности очистных сооружений. Чем эффективнее сооружения, тем экологичнее производство.
5.3 Способы утилизации отходов
Твердые отходы производства вывозят в отвал или захоранивают. Кроме того, их можно уничтожить сжиганием на специальных условиях. Контроль за состоянием окружающей среды, вредными веществами заключается в установлении стандартов и нормативов на выбросы загрязнителей, соглашениями между местными органами власти и предприятиями, санкциями за нарушение нормативов, правил и законов ГОСТ 17.2.3.02-78.
Таблица 1- Характеристика вредных веществ по системе стандартов безопасности труда
| Наименование | Класс опасности | ПДК, мг/м3 | Воздействие на человека |
| β-нафтол | 4 | 0,1 | А |
| Гидроксид натрия | 3 | 0,5 | А |
| Оксид серы | 3 | 10 | А |
| β-нафтолин-сульфокислота | 4 | 0,5 | А |
А – вещества, способные вызвать аллергические заболевания в производственных условиях.
Заключение
В данной курсовой работе была разработана технологическая схема для получения β - нафтола и подобрано аппаратурное оформление.
Данная технологическая схема получения β – нафтола отражает не только основной прием проведения химического процесса, но и выделения и очистки конечного продукта. К технологической схеме дается пояснение как в виде основных химических процессов, так и виде описания приемов проведения основных и вспомогательных стадий.
Список использованной литературы
1. Технологические схемы производств органических веществ: Учеб. пособие/ Ю.Г. Воробьёв; Иван. гос. хим . - технол.университет; 2000 – 102 с.
2. Стандарт предприятия, ЕСКД. Требования к оформлению текстовых документов СПТ 3.4.204–01, Красноярск, 2001.-43с.
3. СТП 3.4.104-01. Стандарт предприятия. Курсовое проектирование. Требования к выполнению и представлению.- Взамен СТП 17-87. Введен 01.04.01. –Кр-ск: Изд-во СибГТУ, 2001, -12 с.
4. Предельно допустимые концентрации вредных веществ в воздухе и воде. Изд. 2-е, пер. и доп. Л.: «Химия», 1975.-456с.
5.Касаткин А.Г., Основные процессы и аппараты химической технологии. М.: Химия, 1973. – 482с.
6. Касаткин А.Г., Плановский А.Н. Процессы и аппараты промышленности органического синтеза. Часть 1. М.: Редакция химической литературы, 1939. - 492 с.
Приложение А

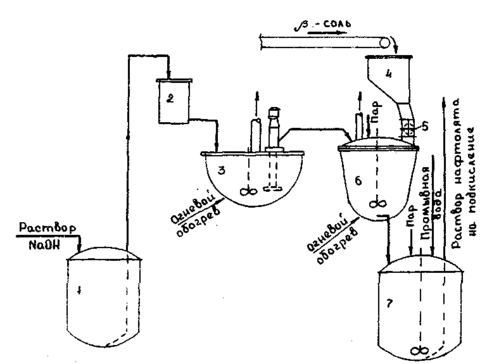

Рис 2 . Технологическая схема щелочного плавления β - соли
1 - сборник едкого натра; 2 - мерники; 3 - выпарной котел; 4 - приемный бункер; 5 - дозатор сульфосоли, поступающей на плавление; 6 - плавильный котел; 7- гаситель.
Приложение А.1

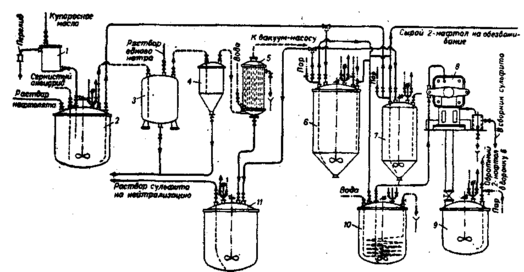

Рис. 3 Технологическая схема подкисления раствора нафтолята
1 - мерник; 2 - подкислитель; 3,4 – ловушви; 5 - конденсатор; 6,7 - промывные воронки; 8 - фильтр-пресс; 9- плавитель; 10- охладитель; 11 –сборник раствора сульфита.
Приложение А.2

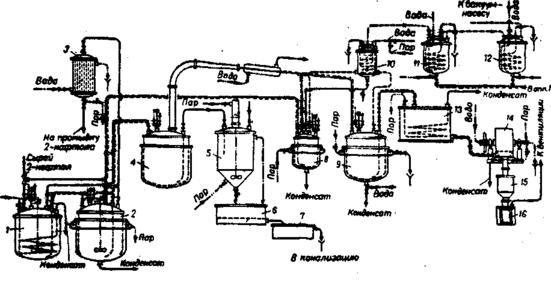

Рис.4 Технологическая схема очистки 2-нафтола:
1 - сборник сырого 2 - нафтола; 2 -обезвоживатель, 3 - конденсатор-теплообменник; 4 - перегонный куб; 5 - гранулятор смолы; 6 - фильтр; 7 - отстойник сточных вод; 8-прнемник; 9 - приемник 2-нафтола; 10,11,12 - ловушки; 13 - напорный бак; 14 - барабанный кристаллизатор; 15 - бункер; 16 - вентилируемый шкаф для разгрузки 2-нафтола.
Приложение Б
Таблица 2 - Физические константы целевых продуктов
| C10H7OH | |
| Молярная масса | 144,17 |
| Цвет, кристаллическая форма | |
| Показатель преломления | --- |
| Плотность | 1,217 |
| Т пл. | 122 |
| Т кип. | 286 |
| Растворимость в H2O при 25оС | 0,074 |
| Растворимость в других растворителях при 20оС | Р., сп., э., хл.,бз. |
Таблица 3 - Физические константы исходных продуктов
| NaOH | SO2 | H2O | |
| Молярная масса | 40,00 | 64,06 | 18,02 |
| Цвет, кристаллическая форма | бел., распл.,крист., ромб. | бц., г или ж. | бц., ж. |
| Показатель преломления | 1,458 | 1,410 | 1,333 |
| Плотность | 2,130 | 2,927 | 1,000 |
| Т пл. | 327,6 | -72,7 | 0,00 |
| Т кип. | 1378 | -10,1 | 100,00 |
| Растворимость в H2O при 20оС | 107 | 22,811,5 | --- |
| Растворимость в H2O при 100оС | 337 | 2,190 | --- |
| Растворимость в других растворителях при 20оС | Р.,сп. | Р.,сп. | ∞, сп. |
Таблица 4 - Физические константы побочных продуктов
| Na2SO3 | H2O | Na2SO4 | |
| Молярная масса | 126,04 | 18,02 | 142,04 |
| Цвет, кристаллическая форма | бц., гекс. | бц., ж. | бц., ромб. |
| Показатель преломления | 1,515 | 1,333 | 1,464 |
| Плотность | 2,633 | 1,000 | 2,698 |
| Т пл. | разл. | 0,00 | 890 |
| Т кип. | --- | 100,00 | --- |
| Растворимость в H2O при 20оС | 30,7 | --- | 52,9 |
| Растворимость в H2O при 100оС | 26,6 | --- | 42,5 |
| Растворимость в других растворителях при 20оС | сл., р.,сп. | ∞, сп. | Р.,глиц., мет., сп. |
Приложение В
Рисунок 4. Котел для щелочного плавления:
1 — корпус; 2 — мешалка; 3 — нижний спуск для плава
