165806 (624881), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Было найдено [7], что при радиационно-химическом восстановлении ионов Ag+ в присутствии наночастиц гетерополисоединений в оптическом спектре возникают полоса золя металла с максимумом при 392 нм и полоса при 650 нм, обусловленная продуктом восстановления («синь»).

Напуск воздуха приводит к окислению «сини», интенсивность полосы наночастиц серебра при этом существенно уменьшается и смещается в длинноволновую область (λмакс = 410 нм). Повторное γ-облучение раствора восстанавливает предшествующий спектр поглощения. Указанную процедуру «окисления-восстановления» можно провести несколько раз, при этом достигаются те же оптические эффекты. Таким образом, восстановление гетерополисоединения, составляющего стабилизирующий слой наночастицы серебра, обеспечивает повышение электронной плотности на металлическом ядре, что вызывает увеличение интенсивности полосы поглощения и ее «синее» смещение. Соответственно, окисление приводит к обратному эффекту.

Анализируя спектры поглощения, можно предположить, что появление дополнительной полосы поглощения в длинноволновой части спектра говорит о возможной коагуляции и перекристаллизации, происходящих в системе. Агрегативную устойчивость можно охарактеризовать при помощи метода электронной микроскопии. Он позволяет получить распределение частиц по размерам и формам, а также дает представление о расположение наночастиц в пространстве (несвязанные, коагулированные).

Согласно теории Ми.Друде [8] (Mie.Drude) положение максимума полосы поглощения поверхностных плазмонов в металле определяется по уравнению:

λ²_макс = (2πc)²m(ε₀ + 2n)/4πN_е e² (1)

где c - скорость света; m - эффективная масса электрона; e - заряд электрона; ε₀ – диэлектрическая проницаемость металла; n - показатель преломления среды; Ne - плотность свободных электронов в металле.

Рассеяние света мелкими частицами обусловливает широкий класс явлений, которые можно описать на основе теории дифракции света на диэлектрических частицах. Многие характерные особенности рассеяния света частицами удаётся проследить в рамках строгой теории, разработанной для сферических частиц английским учёным А. Лявом (1889) и немецким учёным Г. Ми (1908, теория Ми). Когда радиус шара r много меньше длины волны света ln в его веществе, рассеяние света на нём аналогично нерезонансному рассеянию атомом. Сечение (и интенсивность) рассеяния в этом случае сильно зависит от r и от разности диэлектрических проницаемостей e и e0 вещества шара и окружающей среды: s ~ ln—4r6(e - e0) (Рэлей, 1871). С увеличением r до r ~ ln и более (при условии e > 1) в индикатрисе рассеяния появляются резкие максимумы и минимумы — вблизи так называемых резонансов Ми (2r = mln, m = 1,2, 3) сечения сильно возрастают и становятся равными 6pr² рассеяние вперёд усиливается, назад — ослабевает; зависимость поляризации света от угла рассеяния значительно усложняется.

Рассеяние света большими частицами (r >> ln) рассматривают на основе законов геометрической оптики с учётом интерференции лучей, отражённых и преломленных на поверхностях частиц. Важная особенность этого случая — периодический (по углу) характер индикатрисы рассеяния и периодическая зависимость сечения от параметра r/ln. Рассеяние на крупных частицах обусловливает ореолы, радуги, гало и др. явления, происходящие в аэрозолях, туманах и пр.

Рассеяние средами, состоящими из большого числа частиц, существенно отличается от рассеяния отдельными частицами. Это связано, во-первых, с интерференцией волн, рассеянных отдельными частицами, между собой и с падающей волной. Во-вторых, во многих случаях важны эффекты многократного рассеяния (переизлучения), когда свет, рассеянный одной частицей, вновь рассеивается другими. В-третьих, взаимодействие частиц друг с другом не позволяет считать их движения независимыми.

1.4 Методы исследования наночастиц

Для описания устойчивости нанодисперсии серебра во времени могут быть использованы несколько методов. Метод визуального наблюдения за системой может дать предварительные и общие закономерности относительно исследуемой дисперсии.

К надежным инструментальным методам относится оптический, основанный на измерении спектра поглощения. Анализируя спектры поглощения, можно предположить о возможности коагуляции и перекристаллизации при появлении дополнительной полосы поглощения на зависимости оптической плотности от длины волны или нового максимума в длинноволновой части спектра.

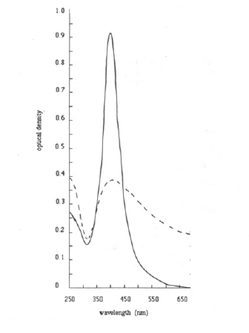

Рисунок 1. УФ-спектр наночастиц серебра в растворе

Также для характеристики свойств синтезированных нанодисперсных систем серебра используется просвечивающая электронная микроскопия. Компьютерный анализ полученных изображений наночастиц дал возможность получить распределение частиц по размерам при различных условиях проведения синтеза.

Атомно-абсорбционная спектроскопия позволила определить концентрацию ионов серебра в системах.

Глава 2 ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

2.1 Оборудование и реактивы

Растворы концентрация

AgNO₃ 5*10^-3M; 1*10^-3M; 5*10^-4M; 1*10^-4M;

C₆H₁₂O₆ 1*10^-2M; 1*10^-3M;

C₆H₈O₆ 1*10^-2M; 2*10^-2M;

NaBH₄ 1*10^-2M;

NH₃*H₂O 25%;

Фармацевтический препарат

«Аскорбиновая кислота

с глюкозой». ГОСТ-000906.05

Все реактивы, используемые в работе имели квалификацию ч.д.а. и дальнейшей очистке не подвергались.

Использовали также следующее оборудование:

1. Аналитические весы лабораторные равноплечие 2 класса модели ВЛФ-200. Основная погрешность по шкале 0,15мг.

2. Колориметр фотоэлектрический Analytic jena;

3. рН – метр марки 150М;

4. Электрическая плитка «Фея-2»;

5. Микроволновая печь LG MS – 1724U.

2.2 Методы исследования

2.2.1 Получение наночастиц серебра

К раствору нитрата серебра определенной концентрации добавляли раствор восстановителя (глюкозы, аскорбиновой кислоты, боргидрида натрия, фарм.препарата «Аскорбиновая кислота с глюкозой»). Соотношение объемов 1:1. Приготовленные растворы подвергали нагреванию на плитке (t=96-98С) в течение 120мин и СВЧ облучению в микроволновой печи в течение 10 минут (режим – max).

После синтеза гидрозоли серебра исследовались электронно-микроскопическим методом, а также визуально отмечалось изменение окраски растворов и/или образования осадка. Спектры поглощения Ag-гидрозоля регистрировали при комнатной температуре в области 300-700 нм на спектрофотометре Analiticjena (кювета (Q) – 1см).

2.2.2 Приготовление раствора на основе фармацевтического препарата «Аскорбиновая кислота с глюкозой»

Состав фармацевтического препарата: аскорбиновая кислота = 0,100г; глюкоза (декстроза) = 0,877г; крахмал = 0,023г. Расчет вели на 100мл раствора приготовленного на основе таблетки с учетом, что концентрация аскорбиновой кислоты = 0,02М. m(навески таблетки) = 3,5199г: m(аскорбиновой кислоты) = 0,3520г; m(глюкозы) = 3,0870г; m(крахмал) = 0,0896г. Таблетки растирали в фарфоровой ступке, взвешивали и растворяли в дистиллированной воде, после чего раствор фильтровали для удаления крахмала.

2.3 Обсуждение результатов

После проведенных исследований, было установлено, что эффективными восстановителями являются боргидрид натрия и глюкоза. В дальнейшем в работе использовался восстановитель глюкоза, так как он является более экологически безопасным. Также важно отметить, что визуально было отмечено различие в окраске, полученных растворов: при восстановлении боргидридом натрия раствор черного цвета, что свидетельствует о частицах серебра более крупного размера (ассоциация частиц); при восстановлении глюкозой раствор светло-коричневого(желтого) цвета, что указывает на наличие более мелких частиц серебра.

Полученные данные, а также спектры исходных растворов представлены на рисунках 2 – 5.

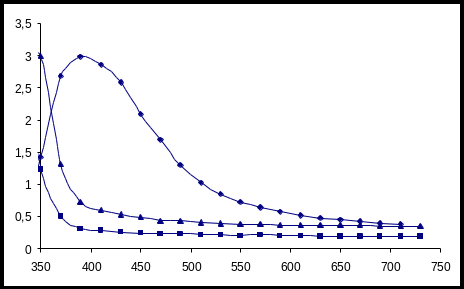

Рисунок 2 - Спектры оптического поглощения исходных растворов

(■ – аскорбиновой кислоты, ▲ – таблетки).

2.3.1 Изучение влияния концентрации AgNO₃ на величину плазмонного пика

Приготовление растворов проводили в соответствии с методикой, указанной в п.2.2.1. Концентрацию растворов AgNO₃ варьировали в интервале 0,0001М – 0,005М. Концентрация глюкозы была постоянна и равна 0,01М.

Полученные результаты представлены на рисунке 6.

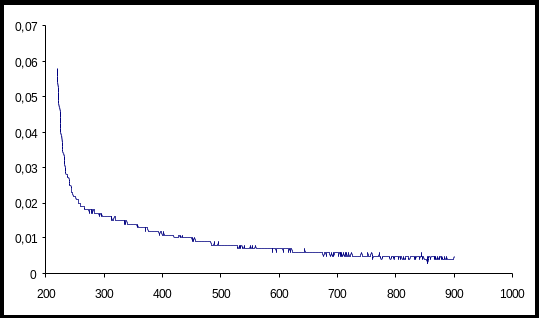

Рисунок 3 - Спектры оптического поглощения исходного раствора глюкозы

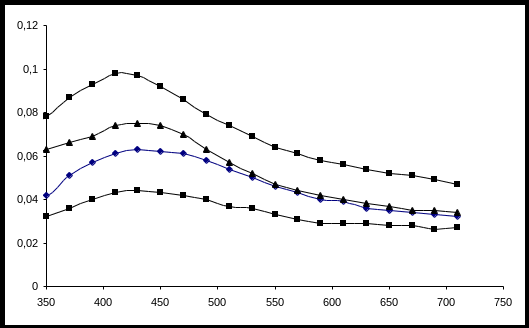

Рисунок 4 - Спектры оптического поглощения гидрозоля серебра, полученного восстановлением AgNO₃ глюкозой.

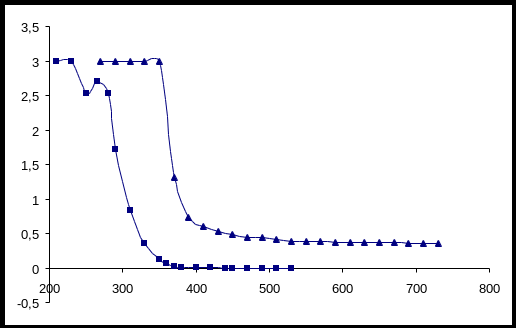

Рисунок 5 - Спектры оптического поглощения гидрозоля серебра, полученного восстановлением AgNO₃ (■ – аскорбиновой кислотой, ♦ - боргидридом натрия,

▲ – таблеткой).

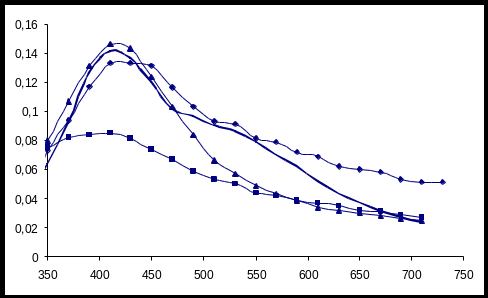

Рисунок 6 - Спектры оптического поглощения гидрозоля серебра, полученного восстановлением AgNO₃ глюкозой(■ – С(AgNO₃) = 0,0001М,

♦ - С(AgNO₃) = 0,0005М, -- – С(AgNO₃) = 0,001М;▲ – С(AgNO₃) = 0,005М).

Цвет раствора в зависимости от концентрации изменяется от прозрачного и бледно-желтого до ярко-желтого и коричневого. С ростом исходной концентраций ионов серебра наблюдается увеличение максимума поглощения при 420нм, что возможно связано с увеличением количества образующихся наночастиц.

2.3.2 Изучение влияния рН на процесс восстановления серебра

Приготовление растворов проводили в соответствии с методикой, указанной в п.2.2.1. рН растворов перед СВЧ облучением варьировали в интервале 5 – 11. Концентрации глюкозы и нитрата серебра были постоянны и равны соответственно 0,001М и 0,0005М.

Результаты представлены на рисунке 7.

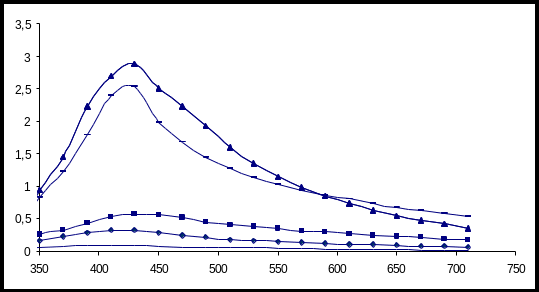

Рисунок 7 - Спектры оптического поглощения гидрозоля серебра, полученного восстановлением AgNO₃ глюкозой(▲ – рН = 11,21; + - 10,24;

■ – рН = 8,34; ♦ - рН = 7,15; -- – рН = 5,16;).

Окраска полученных систем с увеличением значения рН изменялась от бледно-желтой (рН = 5,16) до темно-коричневой (рН = 11,21). Также следует отметить, что растворы с рН = 10,24 и рН – 11,21 являлись неустойчивыми: появлялась муть и практически сразу в осадок выпадало металлическое серебро.

Таким образом, из представленных графиков видно, что эффективное значение рН = 8,34, процесс восстановления идет более эффективно. Максимум поглощения наблюдается на длине волны λ = 420 нм. По литературным данным, это соответствует поглощению серебряных частиц размером несколько нанометров [4]. Быстрый рост поглощения в максимуме полосы свидетельствует о формировании в системе новых частиц серебра данного размера.

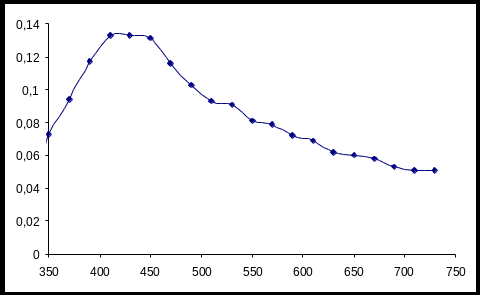

Рисунок 8 - Спектры оптического поглощения гидрозоля серебра, полученного восстановлением AgNO₃ глюкозой (■ – С = 0,001М, ♦ - С = 0,005М, ▲ – С = 0,01М, + – С = 0,05М).

2.3.3 Исследование влияния концентрации восстановителя – глюкозы на свойства получаемых наночастиц серебра

Приготовление растворов проводили в соответствии с методикой, указанной в п.2.2.1. Концентрацию растворов глюкозы варьировали в интервале 0,001М – 0,05М. Концентрация нитрата серебра была постоянна и равна 0,005М.

Результаты представлены на рисунке 8.

Химическое восстановление является многофакторным процессом и зависит от подбора пары окислитель – восстановитель и их концентрации.

В работе проведено исследование влияния концентрации восстановителя – глюкозы на свойства получаемых наночастиц серебра. Прирост интенсивности в максимуме полосы поглощения при увеличении концентрации глюкозы, по-видимому, связан с повышением эффективности процесса восстановления Ag⁺.

ВЫВОДЫ

1. В ходе работы ознакомились с методами синтеза наночастиц серебра в водных растворах.

Характеристики

Список файлов курсовой работы
