Среднечасовой тепловой поток за сутки наибольшего водопотребления,
, кВт, определяется по формуле
(56)
Определяются расходы теплоты на горячее водоснабжение по часам суток с учетом неравномерности потребления. Расчет сведен в таблицу 7.
Таблица 7. Потребление теплоты на горячее водоснабжение по часам суток в % от
| Часы суток | % от | | |
| 0…1 | 50 | 312,185 | 312,185 |
| 1..2 | 10 | 62,437 | 374,622 |
| 2…3 | 10 | 62,437 | 437,059 |
| 3…4 | 10 | 62,437 | 499,496 |
| 4…5 | 10 | 62,437 | 561,933 |
| 5…6 | 10 | 62,437 | 624,37 |
| 6…7 | 60 | 374,622 | 998,992 |
| 7…8 | 90 | 561,933 | 1560,925 |
| 8…9 | 90 | 561,933 | 2122,858 |
| 9…10 | 180 | 1123,866 | 3246,724 |
| 10…11 | 180 | 1123,866 | 4370,59 |
| 11…12 | 180 | 1123,866 | 5494,456 |
| 12…13 | 80 | 499,496 | 5993,952 |
| 13…14 | 80 | 499,496 | 6493,448 |
| 14…15 | 80 | 499,496 | 6992,944 |
| 15…16 | 80 | 499,496 | 7492,44 |
| 16…17 | 120 | 749,244 | 8241,684 |
| 17…18 | 120 | 749,244 | 8990,928 |
| 18…19 | 160 | 998,992 | 9989,92 |
| 19…20 | 240 | 1498,488 | 11488,41 |
| 20…21 | 200 | 1248,74 | 12737,15 |
| 21…22 | 140 | 874,118 | 13611,27 |
| 22…23 | 120 | 749,244 | 14360,51 |
| 23…24 | 80 | 499,496 | 14860,01 |
, кВт
,кВт Используя данные таблицы 8 строим интегральные графики подачи (в зависимости от величины
) и потребления (в зависимости от величины
) теплоты на горячее водоснабжение (см. рис. 1)
а)
б)

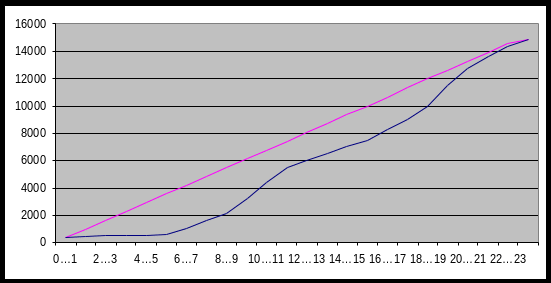

Рисунок 1. – Интегральные графики а) подачи и б) потребления теплоты.
Емкость бака-аккумулятора при переменном объеме воды и постоянной ее температуре равна:
(57), где
- максимальная разность ординат интегральных графиков подачи и потребления теплоты, кВт;
- температура холодной водопроводной воды, 0С.
Принимаем 2 бака по 50% расчетной емкости (по 29м3) каждый.
