При отсутствии ионизирующего излучения газ, наполняющий счетчик, содержит электрически нейтральные атомы, и свободных электрических зарядов, способных перемещаться под действием сил электрического поля, нет, поэтому электрического тока в цепи также нет. Предположим, что в рабочий объем счетчика проникла одна ионизирующая частица и создала там одну пару ионов. Под действием сил электрического поля положительный ион будет двигаться к катоду, а электрон — к аноду. В области ударной ионизации электрон, приобретающий достаточно большую скорость, ионизирует нейтральный атом при соударении с ним. В результате к аноду будут двигаться уже два электрона, которые, набрав скорость, будут также ионизировать атомы газа, вновь удваивая число электронов и ионов, и т. д.
Таким образом, вблизи анода газового счетчика происходит лавинообразное нарастание ионизации; в результате число электронов, падающих на анод, многократно увеличивается (от 10³ до 109 раз в зависимости от напряжения на счетчике). Длительность развития ионизации составляет миллионные доли секунды (микросекунды). За это время все электроны падают на поверхность анода, а тяжелые положительные ионы не успевают сколько-нибудь значительно переместиться с места своего образования, создавая вокруг анода слой («чехол») положительного пространственного заряда.
Постепенно положительные ионы относительно медленно перемещаются к катоду. Когда ион приближается к поверхности катода, он силой электрического поля своего заряда вырывает электрон катода и нейтрализуется.
Движение положительных ионов и электронов вызывает появление импульса тока в цепи счетчика и соответственно импульса падения напряжения на сопротивлении его нагрузки, что создает кратковременное уменьшение положительного напряжения на аноде. Таким образом, ионизирующая частица, создавшая хотя бы одну пару ионов в счетчике, фиксируется импульсом тока и напряжения, которые в свою очередь сравнительно просто можно зарегистрировать соответствующими регистрирующими устройствами, принцип работы которых будет рассмотрен ниже.
Форма импульсов напряжения на аноде счетчика приведена на рис.12
Характерной особенностью счетчиков является наличие так называемого мертвого времени, т. е. промежутка времени, в течение которого счетчик становится нечувствительным к радиоактивным частицам, создающим в его объеме новые первичные пары ионов.
Такое свойство счетчиков объясняется тем, что «чехол» положительных ионов, образующихся в области ударной ионизации, вместе с электронами, которые удерживаются на поверхности анода силами электрического притяжения к ионам, образует дополнительное электрическое поле. Благодаря этому напряженность результирующего электрического поля около анода уменьшается, настолько, что условия для ударной ионизации не обеспечиваются. Поэтому новые радиоактивные частицы не смогут создать новых импульсов газового разряда. В процессе движения ионов к катоду созданное ими дополнительное электрическое поле около анода уменьшается. Мертвое время в газовых счетчиках заканчивается тогда, когда напряженность поля около анода возрастет до величины, необходимой для ударной ионизации, и в первом приближении совпадет с длительностью импульса (см. рис. 12).

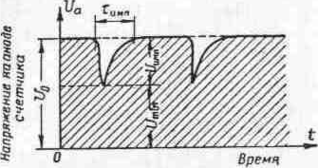

Рис.12 Форма импульсов напряжения на аноде счетчика
Мертвое время имеет величину порядка 10ˉ5—10ˉ3 сек. в зависимости от типа и режима работы счетчика.
Мертвое время ограничивает максимальную интенсивность излучений, которую способен регистрировать счетчик без существенных ошибок, т. е. определяет его разрешающую способность — максимальный счет радиоактивных частиц в единицу времени.
Вторая особенность счетчиков заключается в том, что ионы инертных газов, нейтрализуясь за счет вырванных из катода электронов, остаются в возбужденном состоянии и испускают избыточную энергию в виде фотонов ультрафиолетового излучения . Под воздействием этих фотонов из атомов катода могут быть выбиты новые электроны; последние ускоряются электрическим полем и могут дать начало развитию новому (на этот раз ложному) импульсу газового разряда в счетчике.
Таким образом, в газовом счетчике существуют условия для возникновения после воздействия одной радиоактивной частицы не одного, а целой серии следующих друг за другом импульсов. Такие счетчики, очевидно, непригодны для регистрации радиоактивных частиц, если не будут приняты специальные меры гашения газового разряда, исключающие появление ложных импульсов.
В зависимости от способа гашения разряда счетчики делятся на самогасящиеся и несамогасящиеся.
В несамогасящихся счетчиках с целью гашения газового разряда в анодную цепь включается высокоомное сопротивление нагрузки (порядка I08—109 ом). Импульс тока счетчика, вызванный движением ионов, создает на этом сопротивлении большое падение напряжения, поэтому напряжение на аноде счетчика значительно уменьшается и разряд прекращается. Вследствие большой величины сопротивления нагрузки напряжение на аноде счетчика восстанавливается очень медленно, отчего мертвое время счетчика значительно увеличивается. По этой причине счетчики такого типа называются медленными счетчиками; предельная скорость регистрации у них составляет не более 50—100 частиц в секунду.
Подобные счетчики на практике используются весьма редко.
Более широкое применение в настоящее время получили самогасящиеся счетчики. Для гашения разряда такие счетчики наполняются инертными газами с добавкой молекулярных газов, например паров спирта, метилаля и др. Молекулы гасящей примеси должны обладать работой (потенциалом) ионизации меньшей, чем работа ионизации атомов инертных газов. Ионы инертных атомов при движении к катоду сталкиваются с молекулами гасящей примеси и нейтрализуются за счет вырывания у них электронов. Таким образом, поверхности катода будут достигать только молекулярные ионы. Последние, вырывая электрон из катода, нейтрализуются и, оставшись в возбужденном состоянии, быстро распадаются (диссоциируются) на две более мелкие части (многоатомные молекулы распадаются на радикалы, т. е. группы атомов; двухатомные молекулы — на атомы). На разрушение молекулы затрачивается часть энергии; оставшаяся часть энергии возбуждения разбивается на две доли, каждая из которых мала и не может вызвать вылета электрона из поверхности катода.
Самогасящиеся счетчики с примесью многоатомного газа (например, метилалевые) имеют сравнительно высокое рабочее напряжение (порядка 800—1600 в) и ограниченный срок • работы, так как после каждого импульса уменьшается числю многоатомных молекул; через 10 — 108 импульсов оставшееся число многоатомных молекул становится недостаточным для нормальной работы счетчика.
Кроме того, счетчики с многоатомной гасящей примесью плохо работают при пониженной температуре (ниже —25° С).
В полевых дозиметрических приборах применяются исключительно галогенные самогасящиеся счетчики, в качестве гасящей примеси в которых применены молекулы брома и хлора. Теоретически срок службы таких счетчиков неограничен, так как атомы распавшихся молекул, соединяясь, вновь образуют молекулу.
Практически срок службы галогенных счетчиков ограничен, но он значительно больше, чем у спиртовых и метилалевых счетчиков.
К положительным свойствам галогенных счетчиков относятся их более низкое рабочее напряжение (360—400 в) и устойчивость работы в широком диапазоне температур (от -50° до +50° С).
Режимы работы газового счетчика зависят от величины приложенного напряжения. С целью выяснения особенностей различных режимов работы рассмотрим характеристику, приведенную на рис. 13, показывающую зависимость величины заряда, собираемого электродами за один импульс, от приложенного к счетчику постоянного напряжения. Кривая 1 соответствует импульсам с первоначальным числом пар ионов в три раза большим, чем у импульсов для кривой 2 (например, 300 пар ионов для кривой / и 100 пар ионов для кривой 2}.
При напряжениях, меньших U , счетчик работает в режиме импульсной ионизационной камеры; величина собранного электродами заряда в режиме насыщения равна суммарному заряду ионов, образованных радиоактивной частицей
∆q = n e.
При напряжениях больше U начинается ударная ионизация. Чем больше напряжение на счетчике, тем больше область ударной ионизации и тем большее число электронов будет падать на анод.
В диапазоне напряжений от U до U2 количество электронов (п ), падающих на анод, и их суммарный заряд (∆q ) пропорциональны первоначальному числу пар ионов

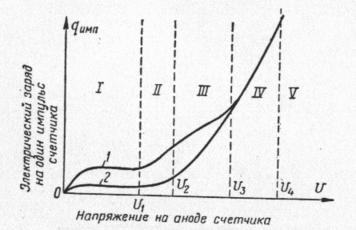

Рис.13 Зависимость величины электрического заряда, собираемого электродами за одна импульс, от напряжения на газовом счетчике; I — область ионизационной камеры; II— область пропорционального усиления; III — область ограниченной пропорциональности; IV — область самостоя тельного (гейгеровского) разряда; V — область непрерывного разряда (n ), образованных радиоактивной частицей. Газовые счетчики, работающие в этой области, получили название пропорциональных счетчиков. Если пренебречь утечкой заряда с электродов за время развития импульса тока в счетчике, то амплитуда импульсов напряжения на анодной нагрузке и на аноде счетчика будет
где ∆U - амплитуда импульса напряжения счетчика; Ссч - емкость счетчика (как конденсатора);
-коэффициент газового усиления, показывающий увеличение числа пар ионов за
- счет ударной ионизации.
Таким образом, в пропорциональных счетчиках амплитуда импульса напряжения U пропорциональна первоначальному числу пар ионов, образованных радиоактивной частицей, а коэффициент газового усиления является постоянной величиной. Однако величина коэффициента газового усиления в этом случае относительно небольшая (до 104== 10000 раз). Пропорциональные счетчики используются для регистрации сильно ионизирующих частиц, например альфа-частиц. Их преимущество заключается в том, что амплитуды импульсов от альфа-частиц во много раз больше амплитуды импульсов, создаваемых бета-частицами и гамма-квантами; благодаря этому регистрирующую схему можно отрегулировать так, что она будет считать только импульсы большой амплитуды, Что позволяет обнаруживать и измерять альфа-излучение при наличии бета- и гамма-излучений.
На участке напряжений от U2 до U3 счетчик работает в режиме ограниченной пропорциональности, т. е. с увеличением первоначального числа пар ионов амплитуда импульса увеличивается, но не пропорционально п0 (в большей степени увеличиваются импульсы с малым по); коэффициент газового усиления в этом режиме зависит от первоначального числа пар ионов — n0. Этот режим работы счетчиков практического применения не имеет.
При напряжениях от U3 до U счетчик работает в режиме самостоятельного газового разряда, при котором число образованных в области ударной ионизации пар ионов (n) и заряд, собираемый электродами (∆q=ne), не зависят от первоначального числа пар ионов (n ). Другими словами, амплитуда импульсов напряжения счетчика не зависит от того, создает ли ионизирующая частица всего одну пару ионов в объеме счетчика (например, вторичный электрон с малой энергией, возникший от гамма-кванта в стенке счетчика и проникший в его рабочий объем) или очень большое число пар ионов (например, 50 000 пар, созданных альфа-частицей); амплитуды импульсов напряжения счетчика будут одинаковыми. Характеристики 1 и 2 на рис. 13 для этой области сливаются в одну кривую. Счетчики, работающие в режиме самостоятельного газового разряда, принято называть счетчиками Гейгера-Мюллера. Они широко используются для регистрации бета-частиц и гамма-квантов и позволяют измерять малые активности и мощности доз гамма-излучения.
Если напряжение на счетчике превысит U , то гашение разряда вследствие очень большого числа образующихся при каждом импульсе ионов не обеспечивается и счетчик переходит в режим непрерывного газового разряда.
Конструктивные особенности газовых счетчиков в основном зависят от их назначения, т. е. от вида и энергии регистрируемых частиц и чувствительности счетчиков. Счетчики для регистрации альфа-частиц должны иметь окно, затянутое тонкой (обычно слюдяной) пленкой толщиной 1 — 2 микрона, сквозь которую альфа-частицы могут проникать в рабочий объем. Окно обычно размещено в торце стеклянного цилиндра, поэтому счетчики такой конструкции носят название торцовых счетчиков. К торцовым альфа -счетчикам относятся счетчики САТ-6 и САТ-7.
Рис. 14. Образцы газовых счетчиков: 1-СТС-5; 2 -АС-2; 3— МС-4; 4— МСТ-17; 5— САТ-7
Внешний вид некоторых газовых счетчиков приведен на рис. 14. Торцовые счетчики применяются также для регистрации бета-частиц с малой энергией (меньше 0,3 Мэв), однако толщина слюдяной пленки у них обычно больше, чем у торцовых счетчиков для регистрации альфа-частиц, и составляет 2 - 6 микрон. К такому виду счетчиков относится счетчик МСТ-17.
