Текст из файла (страница 2)

Рисунок 12 - Эквивалентная схема замещения нулевой последовательности

Выполняем преобразования:

;

;

;

;

;

;

;

Результирующее сопротивление нулевой последовательности:

;

Рисунок 13 - Результирующая схема замещения обратной последовательности

2. Определение расчётных реактивностей

При использовании расчётных кривых необходимо предварительно найти расчётную реактивность схемы прямой последовательности. При этом надо учесть, что согласно правилу эквивалентности, точка короткого замыкания в схеме прямой последовательности переносится на дополнительную реактивность x⁽ⁿ⁾, значения которого зависят от вида короткого замыкания.

При расчёте с учётом индивидуального изменения токов реактивность выделяемой генерирующей ветви при любом несимметричном коротком замыкании определяется как:

где x_1Σ – результирующее сопротивление схемы прямой последовательности:

Находим дополнительную реактивность для данного вида короткого замыкания по таблице 3.1[3]:

Определяем коэффициенты распределения для прямой последовательности:

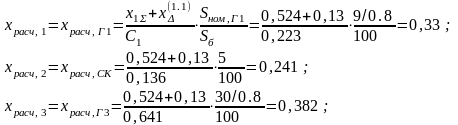

Определяем расчётные реактивности:

4. Определение периодической слагающей тока в месте короткого замыкания

После определения расчётных реактивностей выбираем соответствующие расчётные кривые, по которым находим для заданных моментов времени t относительную величину тока прямой последовательности

Расчётные кривые построены по типовым параметрам генераторов, поэтому нужно выбирать кривые, соответствующие типу оборудования рассматриваемой электрической станции.

Находим для момента времени t=0,2 с относительные величины токов прямой последовательности. К и прибавили 0,07, так как обмотки демпферные.

( для и ) ;

( для и ) ;

( для и ) ;

Определяем номинальные токи ветвей, приведенных к напряжению ступени, где рассматривается к.з.:

Величина периодической слагающей тока прямой последовательности в месте короткого замыкания определяется следующим образом:

2. Построение векторных диаграмм токов и напряжений в месте короткого замыкания

Найденная величина периодической слагающей тока прямой последовательности определит длину вектора . Положение векторов и может быть определено с помощью комплексного оператора :

Используя найденное значение тока прямой последовательности, необходимо рассчитать токи обратной и нулевой последовательностей. Для различных видов к.з. эти токи определяются из соотношений, данных в таблице 3.2[3]:

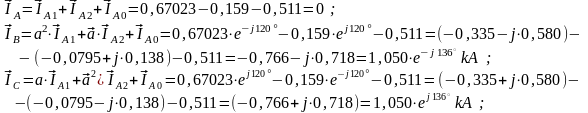

Определяем фазные токи согласно соотношениям:

Кроме того, для заданного вида короткого замыкания рассчитываются значения токов аварийных фаз(фазы). При этом используем:

где m^(1,1) - коэффициент, определяющий отношение тока аварийной фазы к току прямой последовательности. Значение данного коэффициента приведено в таблице 3.1[3]:

Для построения векторной диаграммы напряжений в месте к.з. должны быть предварительно определены напряжения прямой, обратной и нулевой последовательностей. Эти составляющие вычисляются, согласно соотношениям, данным в таблице 3.2[3]. Для определения этих напряжений в именованных единицах необходимо их умножить на базисное сопротивление Z_б :

Определяем фазные напряжения:

Построение векторной диаграммы токов в месте к.з.:

Построение векторной диаграммы напряжений в месте к.з.:

6. Построение векторных диаграмм токов и напряжений на зажимах генератора

Векторные диаграммы токов и напряжений строятся для генератора, ближайшего к месту к.з. При этом предварительно необходимо выполнить распределение токов и напряжений в схемах каждой последовательности. Распределение токов и напряжений каждой последовательности находят в схеме одноимённой последовательности, руководствуясь известными правилами и законами распределения токов и напряжений в линейных электрических цепях, поскольку рассматриваемые трёхфазные схемы предполагаются выполненными симметрично.

Так как схемы обратной и нулевой последовательностей являются пассивными и их элементы остаются неизменными в течение всего переходного процесса, при распределении токов целесообразно пользоваться коэффициентами распределения.

Ближайший генератор к месту короткого замыкания – генератор Г3.

Зная результирующую реактивность обратной последовательности , находим коэффициенты распределения для выделенной ветви:

;

Зная составляющие тока в месте к.з. и коэффициенты распределения, могут быть рассчитаны составляющие тока обратной последовательности в ветви 3:

Ток прямой последовательности в ветви 3 определяется через расчётные кривые:

Определяем токи прямой и обратной последовательности для фаз B и С:

При определении составляющих напряжения на зажимах генератора необходимо рассчитать падение напряжения на участке от точки к.з. до генератора, а именно:

где

Определяем напряжение на шинах генератора, приведенное к высокой стороне трансформатора:

Определяем напряжения прямой и обратной последовательности для фаз В и С:

При определении трансформированных фазных величин нужно иметь в виду, что токи и напряжения при переходе через трансформатор изменяются не только по величине, но и по фазе в зависимости от соединения его обмоток.

Определяем токи и напряжения фаз А,В и С при прохождении через T5:

Построение векторной диаграммы токов на зажимах генератора:

Рисунок 16- Векторная токов на зажимах генератора.

Определяем фазные напряжения на зажимах генератора Г3:

Построение векторной диаграммы напряжений на зажимах генератора:

Рисунок 17- Векторная напряжений на зажимах генератора.

Заключение

В данной курсовой работе были рассмотрены два типа коротких замыканий: трехфазное и двухфазное на землю.

В первом разделе было исследовано трехфазное замыкание на шинах НН (точка К1). Исходная схема замещения путем преобразований была приведена к результирующей.

Используя закон Ома, был определен сверхпереходный ток .

Далее был определен ударный ток (максимальное значение тока к.з. в первый полупериод переходного процесса) и наибольшее действующее значение ударного тока .

Во втором разделе было рассмотрено двухфазное замыкание на землю в точке К9. В соответствии с методом симметричных составляющих были составлены схемы замещения прямой, обратной и нулевой последовательностей и определены результирующие реактивности для всех трех схем. Величина периодической слагающей в месте к.з. была определена по расчетным кривым, затем в соответствии с правилом эквивалентности прямой последовательности были определены токи и напряжения всех фаз и построены соответствующие векторные диаграммы. Анализ векторных диаграмм показывает, что в аварийных фазах напряжение равно нулю, и сами диаграммы являются деформированными. При построении векторных диаграмм за трансформатором появляются ненулевые напряжения и токи во всех трех фазах, и деформация векторных диаграмм уменьшается.

ЛИТЕРАТУРА

1. Жененко Г.Н., Каратун В.С., Ладвищенко Б.Г. Методические указания и задания к курсовым работам по дисциплине "Переходные процессы в электрических системах". Кишинёв, КПИ им. С. Лазо, 1979.

2. Рожкова Л.Д., Козулин В.С. "Электрооборудование станций и подстанций". М.: Энергоатомиздат, 1987.

3. Е. И. Шепелевич, Г. Н. Жененко. Методические указания к курсовой работе по дисциплине "Электромагнитные переходные процессы". Кишинев, КПИ им. С. Лазо, 1986
