Для защиты от проникновения воды из спиральной камеры на крышку турбины на верхней части подшипника установлено манжетное уплотнение. Шейка лопатки в месте установки манжетного уплотнения облицована кольцом из нержавеющей стали с целью исключения коррозии шейки и уменьшения механического износа манжеты.
Внизу верхнего кольца имеется выемка, которая используется при демонтаже лопаток.
Нижняя торцовая плоскость верхнего кольца облицована листами, которые перекрывают выемку и отверстия для подшипников.
Нижнее кольцо НА чугунное, состоит из четырех частей, соединенных между собой болтами. Само кольцо закреплено болтами к нижнему кольцу статора. На нижнем кольце НА расточено 24 отверстия, в которые запрессованы капролоновые или лигнофолевые втулки, служащие подшипниками для нижних цапф лопаток. Кроме того, на нижнем кольце по внутренней сфере в восьми местах имеются резьбовые отверстия и выемки для крепления подвесок, на которых держится рабочее колесо при монтаже и ремонте. Крышка турбины отлита из прочного модифицированного чугуна, состоит из двух частей, соединенных между собой болтами. Крышка установлена на внутренний фланец верхнего кольца направляющего аппарата и закреплена болтами. Крышка имеет приливы для установки двух клапанов срыва вакуума и двух лючков для установки такелажных приспособлений, а также пропуска воздуха в камеру рабочего колеса при переводе гидроагрегата в режим синхронного компенсатора. На верхней части крышки расположены опора регулирующего кольца направляющего аппарата и опора подпятника генератора.
Регулирующее кольцо с двумя ушами, посредством которых оно соединяется с тягами сервомоторов, установлено на опоре крышки. Регулирующее кольцо состоит из двух частей, соединенных между собой болтами. Смазка трущихся поверхностей регулирующего кольца производится турбинным маслом, залитым через масленки в ванну опоры. Смазка шарниров серьги, тяг сервомоторов производится тавотом (cолидолом) через текалимиты (пресс-масленки).
К нижнему фланцу крышки турбины крепится шпильками корпус направляющего подшипника турбины.
Направляющий аппарат оборудован специальным резиновым уплотнением, установленным на кольцах и лопатках, предохраняющим от протечек из спиральной камеры в камеру рабочего колеса при закрытом положении лопаток. Уплотнение осуществляется как в месте соприкосновения лопаток между собой, так и между кольцами и торцами лопаток.
Поворот регулирующего кольца направляющего аппарата, а следовательно, и открытие его, осуществляется двумя масляными сервомоторами, установленными в шахте турбины. Сервомоторы представляют собой чугунные цилиндры с перемещающимися в них чугунными поршнями. Поршни сервомоторов соединены с тягами, идущими к регулирующему кольцу.
Тяги сервомоторов состоят из двух частей, соединенных винтовой стяжкой, позволяющей в некоторых пределах регулировать длину тяг, чем создаются более удобные условия для разборки сервомоторов.
Сервомоторы снабжены специальным замедлительным устройством, предохраняющим поршень от удара о крышку сервомотора в конце хода на закрытие, одновременно замедлительное устройство предотвращает повышение давления (гидроудар) в спиральной камере в момент полного закрытия НА.
Сервомотор, установленный со стороны правого берега, соединен с валом выключателя колонки регулятора и командоаппаратом НА стальными тягами, которые выполняют роль обратной связи.
На одном из сервомоторов установлен стопор для фиксации НА в закрытом положении, имеющий малый сервомотор и золотник, управляемый из колонки регулятора. Поршень стопора связан с вилкой, которая, опускаясь, препятствует движению поршня сервомотора турбины на открытие.
Стопор сервомотора связан блокировочным устройством с гидроклапаном и механизмами регулятора так, что обеспечивается очередность их включения и выключения.
Протечки масла через сальниковые уплотнения и масло из полостей цилиндров сервомоторов отводятся по трубопроводам в сливной бак МНУ.
Гидрогенератор (рисунок 1.3) выполнен в зонтичном исполнении с подпятником, опирающимся на крышку турбины, и с одним направляющим подшипником, установленным в верхней крестовине[2]. На вал-надставке, крепящейся к втулке ротора гидрогенератора, размещены кольца контактные и генератор регуляторный.
Рисунок 1.3 – Гидрогенератор (СВ 1210/122–60)
Статор разъемный состоит из пяти секторов. Сердечник статора набран из сегментов электротехнической стали толщиной 0,5 мм, лакированных с обеих сторон. Сердечник статора по высоте состоит из пакетов, между которыми по каналам проходит охлаждающий воздух. Нажимные элементы сердечника выполнены из немагнитной стали.
Обмотка статора стержневая, волновая, двухслойная. Корпусная изоляция стержней обмотки, перемычек и шин – термореактивная по нагревостойкости соответствует классу F по ГОСТ 8865–87, при нагреве по классу В.
Конструкция ротора – разъемная, допускает выем остова ротора без обода и полюсов. Ротор гидрогенератора состоит из остова, обода и полюсов.
Остов ротора состоит из вал-надставки, втулки ротора и шести отъемных спиц коробчатого сечения. Обод ротора нашихтован из стальных сегментов толщиной 4 мм, смещенных по окружности на полюсное деление. По высоте обод ротора разделен на пакеты, а на торцах обода ротора встроены центробежные вентиляторы. Образованные пакетами каналы и центробежные вентиляторы обеспечивают эффективное охлаждение активных частей гидрогенератора.
Полюса крепятся к ободу ротора с помощью двух Т-образных хвостов каждый. Сердечники полюсов нашихтованы из стали толщиной 1 мм. Катушки полюсов выполнены из голой шинной меди специального профиля. Полюса ротора снабжены продольно-поперечной демпферной обмоткой.
Подпятник – однорядный на четырнадцати гидравлических опорах с автоматическим выравниванием нагрузки на сегменты. Поверхность трения сегментов облицована эластичным металлопластмассовым покрытием. Масло охлаждается при помощи встроенных в масляную ванну четырнадцати маслоохладителей V-образного типа. Крестовина выполнена лучевого типа и состоит из центральной части и десяти отъемных лап двутаврового сечения. В центральную часть крестовины встроен направляющий подшипник с маслоохладителями. Подшипник имеет десять самоустанавливающихся вкладышей, облицованных баббитом. Самоустановка вкладышей осуществляется за счет сочетания опорных поверхностей «цилиндр-плоскость», позволяющих вкладышу поворачиваться на некоторый угол вокруг продольной оси. Система смазки подшипника – переливная. Масло охлаждается при помощи встроенных в масляную ванну подшипника десяти секционированных маслоохладителей V‑образного типа.
Система вентиляции гидрогенератора радиальная, замкнутая с охлаждением воздуха в десяти воздухоохладителях, размещенных на обшивке корпуса статора.
Торможение и подъем вращающихся частей гидроагрегата осуществляется двадцатью тормозами домкратами, установленными под ротором гидрогенератора на фундаментных опорах. Гидрогенератор снабжен водяной системой пожаротушения.
Автоматика и контроль. Гидрогенератор оснащен системами водо- и маслоснабжения, пожаротушения, теплового контроля защиты подпятника и подшипника.
Регуляторный синхронный генератор трехфазного тока с возбуждением от постоянных магнитов предназначен для питания электрогидравлического регулятора скорости вращения гидроагрегата.
1.3 Технические требования к работе гидротурбины
По данным, полученным при испытаниях модели турбины в гидравлической лаборатории, завод-изготовитель дает гарантии коэффициента полезного действия (кпд) и мощности поставляемой турбины для определенных режимов работы гидроэлектростанции. Однако вследствие неизбежного различия условий работы модели в лаборатории и действительной турбины на месте установки, а также вследствие отсутствия точных формул пересчета кпд модели на действительную турбину, фактические данные несколько отличаются от гарантийных. Поэтому необходимы испытания турбины на месте ее установки. Такие испытания дают верное представление о кпд, мощности и пропускной способности турбины в рабочих условиях и позволяют наиболее правильно использовать ее в эксплуатации.
Иногда бывает желательно провести испытания по определению кпд турбины после длительной ее эксплуатации, чтобы узнать, насколько изменились значения кпд вследствие износа элементов проточной части турбины. Знать это необходимо, так как заменой изношенных частей новыми или сменой всего рабочего колеса можно значительно повысить кпд турбины и выработку энергии.
Испытания по определению кпд поворотнолопастных турбин занимают значительно больше времени, чем испытания радиально-осевых турбин. Объясняется это тем, что для получения оптимальных условий работы поворотнолопастной турбины требуется снимать несколько пропеллерных характеристик, определяя зависимость для ряда углов установки лопастей рабочего колеса турбины, закрепленных неподвижно на время испытаний.
После построения пропеллерных характеристик строят рабочую характеристику турбины, огибающую вершины пропеллерных характеристик и дающую зависимость максимальных значений кпд от нагрузки (рисунок 1.5). Определенная такими испытаниями рабочая характеристика поворотнолопастной турбины одновременно решает вопрос о наилучшей комбинаторной связи для данного напора. Поэтому профиль клина комбинатора, в случае обнаруженных отклонений, должен быть прокорректирован в соответствии с полученными данными испытаний.

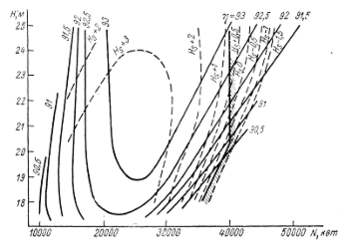

Рисунок 1.4 – Эксплуатационная характеристика
Рабочая характеристика турбины служит для проверки гарантий кпд, выданных заводом-изготовителем. Результатом нарушений данных условий может привести к ненормальным режимам работы гидротурбины в целом. Следствием может являться кавитация.
Под кавитацией понимают динамический процесс, характеризующийся местным разрывом сплошности жидкости с образованием парогазовых полостей и последующим их смыканием.
Развитая кавитация приводит к падению кпд турбины, пульсациям давления, в потоке, к опасным вибрациям всего гидроагрегата. Следствие кавитации – кавитационная эрозия, которая разрушает детали проточной

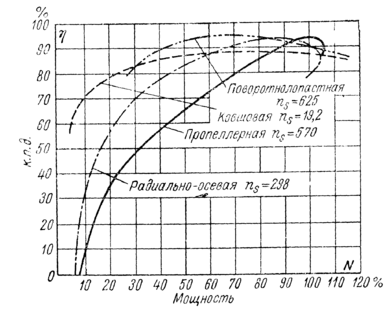

Рисунок 1.5 – Рабочие характеристики различных типов гидротурбин
Возникновение кавитации, увеличение парогазовых пустот (каверн) связано с уменьшением давления в жидкости. В этом отличие кавитации от явления кипения, когда увеличение каверн происходит за счет повышения давления внутри каверн.
При образовании каверны происходит разрыв жидкости, а необходимое для этого напряжение определяется прочностью жидкости при определенной температуре. Реальная жидкость не выдерживает растягивающих напряжений и разрывается при давлении, близком к давлению насыщенных паров. Это объясняется наличием в жидкости мельчайших газовых пузырьков – ядер кавитации, по которым происходит разрыв сплошности.
Различают несколько типов кавитации. Кавитационные каверны, образовавшиеся в потоке, могут перемещаться вместе с потоком до зоны с повышенным давлением, где происходит конденсация паров и схлопывание каверн. Кавитационные каверны, движущиеся с потоком и не связанные с обтекаемой поверхностью, имеют, как правило, сферическую форму. Такую кавитацию называют перемещающейся или по форме кавитационных каверн – пузырьковой. Перемещающиеся нестационарные пузырьки могут возникать в точках низкого давления на твердой границе или в ядрах движущихся вихрей.
Другой тип кавитации называют присоединенной или полостной кавитацией. В этом случае поток жидкости отрывается от твердой границы обтекаемого тела с образованием квазистационарной кавитационной полости. Скоростная съемка такой полости показывает, что она пульсирует, претерпевая стадии возникновения, роста и отрыва. Граница раздела между кавитационной полостью и жидкостью может быть гладкой или шероховатой. В последнем случае вся полость как бы заполнена гроздьями более мелких каверн.
При развитии кавитационного процесса кавитационная полость может охватывать все обтекаемое тело и тогда это явление называется суперкавитацией.
Процессы схлопывания кавитационных пузырьков (каверн) происходят с огромной скоростью за весьма малые промежутки времени и представляют большие трудности для изучения. В зависимости от характера замыкания кавитационных пузырьков различают и гидромеханические силы, возникающие при этом. При замыкании шарового пузырька возникает сферическая ударная волна, которая может вызвать разрушение поверхности обтекаемого тела, если замыкание произошло в непосредственной близости от него. При смыкании пузырька путем продавливания его стенки входящей струей разрушение поверхности происходит под действием струи.
Механическое воздействие при кавитации сопровождается интенсивной коррозией. Объясняется это тем, что кавитационные удары, приводящие к пластической или упругой деформации материала, образуют на его поверхности точки со свойствами, отличными от основного материала. Для металлов из всей работы, затрачиваемой на деформацию, 85% превращается в теплоту, а остальная часть переходит в потенциальную энергию внутреннего напряжения. Тем самым на металлической поверхности, находящейся в водной среде, служащей электролитом, образуются участки, представляющие собой мгновенные микроэлементы. Периодически возникающие, как бы пульсирующие микроэлементы резко усиливают электрохимические процессы коррозии. Усилению процессов коррозии способствует также чередование водяной и парогазовой среды в месте пульсации кавитационной каверны.
В воде на поверхности металла образуется защитная пленка окислов. На нержавеющей стали пленка тонкая, очень прочная и образует с металлом прочное соединение. Защитная пленка и, следовательно, сама нержавеющая сталь стойки к электрохимическим процессам коррозии при кавитации. Разрушение нержавеющей стали происходит главным образом под действием гидроударов, имеющих давление выше предела текучести стали. Такие гидроудары составляют менее 10% общего числа ударов, поэтому процесс разрушения нержавеющей стали протекает медленно.
Углеродистая и низколегированная сталь имеет сравнительно толстую, но рыхлую пленку окислов, которая легко скалывается даже под действием слабых кавитационных ударов. В этом случае все ударные импульсы будут разрушающими. Вследствие электрохимических процессов, сопутствующих кавитации, происходит повторное окисление поверхности, очищенной от пленки окислов. Совместное действие коррозии и кавитационных гидроударов приводит к быстрому и глубокому разъеданию углеродистой и низколегированной стали с образованием характерной губчатой поверхности.
