Из [Л6 – табл. 2.1] выбираем выключатель «Электрон» с полупроводниковым реле РМТ на напряжение до 660 кВ.

Технические данные автоматического выключателя:

Проверяем автоматический выключатель по чувствительности:

Ток срабатывания отсечки равен:

где: Iн.б – номинальный базовый ток МТЗ, А

k – уставка п/п реле РМТ, принимаем k = 3

А

где: I_с.о⁽²⁾ – минимальный ток короткого замыкания в месте установки автоматического выключателя

Т.к. k_ч > 1.5, следовательно автомат по чувствительности проходит.

Так как от КТП по низкой стороне может отходить до 8 линий 0.4 кВ, то принимаем 6 отходящих линий.

Следовательно, ток проходящий по каждой из линий будет равен:

, А

Из [Л3 – табл. 3] выбираем на каждую отходящую линию автомат типа ВА53–41

Технические данные автоматических выключателя

Проверяем автоматический выключатель по чувствительности:

k – уставка п/п реле РМТ, принимаем k = 2

А

Т.к. k_ч > 1.5, следовательно автомат по чувствительности проходит.

В начале кабельной линии, т.е. после реактора устанавливаем масляный выключатель из [Л2 – табл. 5.1] ВММ‑10–630–10У2.

Расчетные данные:

U_ном = 10 кВ I_ном = 600 А I_к.з.⁽³⁾ = 3.98 кА

Технические данные масляного выключателя

4. Выбор устройств РЗ и А для элементов системы электроснабжения

Из Л5 – 3.2.91 для линий в сетях с изолированной нейтралью (в том числе и с нейтралью, заземлённой через дугогасительный реактор) должны быть предусмотрены устройства РЗ от многофазных замыканий и от однофазных замыканий на землю.

Из Л5 – 3.2.92 Защиту от многофазных замыканий следует предусматривать в двухфазном исполнении и включать в одни и те же фазы по всей сети данного напряжения для обеспечения отключения в большинстве случаев двойных замыканий на землю только одного места повреждения.

Защита должна быть выполнена в одно-, двух- или в трехрелейном исполнении.

Составляем разнесённую схему релейной защиты:

Рис. 3. Разнесенная схема релейной защиты

Принимаем следующие виды защит на линии:

1. МТЗ и отсечка выполненная на реле РТ‑85

2. Предохранители

3. Автоматические выключатели

5. Расчет параметров релейной защиты

Рассчитываем МТЗ и отсечку выполненную на реле РТ‑85.

Т.к. на линии установлен реактор с I_р = 600 А, а по заданию по линии протекает ток 0.8I_{ном.нагр} = 0.8600 = 480 А, то из Л5 – табл. 1.3.6 выбираем кабель с током I_ном= 500 А и сечением 185 мм²

Из Л6 – 18.10 выбираем два трансформатора тока типа ТПЛ10–500/5–0.5/Р, которые в свою очередь проверяются на 10%-ную погрешность.

Если в результате проверки будет установлено, что трансформаторы тока не проходят по условиям 10%-ной погрешности (_расч > _доп), то принимают следующие меры:

• снижают вторичную нагрузку, увеличив площадь соединения соединительных проводов;

• для встроенных трансформаторов тока применяют схему последовательного включения 2^х трансформаторов тока в одну фазу;

• если реле включены на разность токов двух фаз, переходят на схему неполной звезды;

• выбирают для эксплуатации трансформаторы тока с большим коэффициентом трансформации или заменяют встроенные трансформаторы тока выносными.

Принимаем схему МТЗ не полная звезда с реле типа РТ85 на переменном оперативном токе.

Реле типа РТ‑85 или РТ‑86 с мощными переключающими контактами и ограниченно зависимой выдержкой времени. Предназначено для дешунтирования отключающих катушек выключателей.

В этой схеме в фазах А и С стоят реле тока КА1 и КА2. Они имеют по одному контакту. При нормальном режиме ток по электромагнитам YAT и КА1.1 и КА2.1 не протекает.

При к.з. ток протекает по обоим токовым реле, которые в свою очередь замыкают свои контакты КА1.1 и КА2.1 в цепях электромагнитов отключения.

Использование переходного контакта исключает разрыв цепи трансформатора тока при срабатывании защиты.

Определяем ток реле РТ85/1.

;

где: k_н = 1.2 – коэффициент надежности;

k_в = 0.85 – коэффициент возврата (для реле РТ‑85);

k_сх = 1 – коэффициент схемы;

коэффициенты берём из Л7 – стр. 230

n_т = 60 – коэффициент трансформации трансформаторов тока;

I_нагр – ток нагрузки проходящий по кабельной линии.

А

Принимаем ток реле 7 А.

Рассчитаем ток срабатывания отсечки

где: I_k.max - трёхфазный ток к.з. в точке К2.

А

Т.к. уставка отсечки реле РТ‑85 равна 28, а ток уставки 10 А, то следовательно принимаем уставку реле 5 на наибольший ток срабатывания отсечки 50 А.

По расчетам уставка 5 проходит.

Определяем коэффициент чувствительности отсечки:

где: I_k.min - двухфазный ток к.з. в точке К2.

Следовательно, защита удовлетворяет требованиям чувствительности.

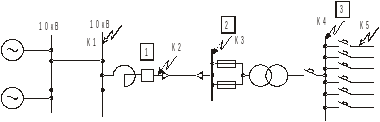

6. Расчет селективности действия защит

Для определения действия селективности защит строим их характеристики друг относительно друга.

1. Автоматический выключатель ВА 53–41

2. Автоматический выключатель «Электрон» с полупроводниковым реле РМТ.

1. Предохранители типа ПКТ103–10–80–12.5У3

2. МТЗ с отсечкой, выполненное на реле типа РТ‑85.

Для удобства построения приводим характеристики всех защит к одному напряжению 10 кВ.

Для РТ‑85 ток срабатывания защиты будет равен:

А

Кратность тока срабатывания к току срабатывания защиты будет равна:

Принимаем уставку 6.

Из построенных зависимостей видно что выбранная аппаратура по селективности проходит. Следовательно, расчет произведен верно.

7. Выбор и описание работы устройства АРВ

Рис. 4. Схема АВР двухстороннего действия для двухтрансформаторной п/с: а) – поясняющая схема; б) – схема АВР и управления выключателем Q1 (аналогично Q2); в) – схема АВР для секционного выключателя

Данная схема применяется на сельских 2^х – трансформаторных п/с 110…35/10 кВ, где все выключатели оборудованы пружинными приводами. Секционный выключатель Q3 нормально отключен и включается устройством АВР при отключении выключателей ввода напряжением 10 кВ Q1 или Q2 или исчезновение напряжения на шинах 6 (10) кВ секций I или II в результате отключения питающей линии электропередачи W1 или W2. Особенность схемы АВР – при восстановлении напряжения на питающей линии автоматически восстанавливается нормальная схема п/с.

Пусковой орган схемы АВР состоит из двух реле времени KT1 и KT2, Выполняющих одновременно роль органов минимального напряжения и выдержки времени. При снижении или исчезновении напряжения реле при возврате якоря обеспечивают заданную выдержку времени. Обмотки реле подключаются к разным трансформаторам: KT1 – к трансформатору собственных нужд (ТСН1), а КТ2 – к измерительному трансформатору (ТН1). При этом исключается возможность ложной работы пускового органа при неисправностях в цепях напряжения.
