Приложение №1
Пояснение выбора выключателя
Выбор выключателей произведем с помощью время-токовых характеристик
Для защиты силовых пунктов и других подключений к шинам РУ из литературы [5] выбираем автоматические выключатели серии ВА103, ВА201, предназначенных для проведения тока в нормальном режиме и отключения при коротких замыканиях, перегрузках, а также для оперативных включений и отключений электрических цепей переменного тока частотой 50 Гц напряжением 380 В.
Выключатели имеют сертификаты и соответствует требованиям ГОСТ:
-
Выключатели серии ВА103:
− Соответствуют требованиям ГОСТ Р 50030.2−99
− Сертификат № РОСС СN.МЕ86.В00100 (4211514)
– Орган по сертификации продукции электротехники АНО ЦСЭ
«НИИЭЛЕКТРОАППАРАТ», РОСС RU.0001.1ME86
-
Выключатель серии ВА201:
− Соответствует требованиям ГОСТ Р 50030.2−99
− Сертификат № РОСС СN.МЕ86.В00101 (4211565)
− Орган по сертификации продукции электротехники АНО ЦСЭ «НИИЭЛЕКТРОАППАРАТ», РОСС RU.0001.1ME86

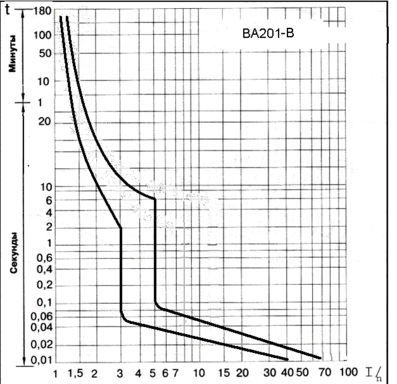

Рис. 1 − Амперсекундная характеристика выключателя серии ВА201-В

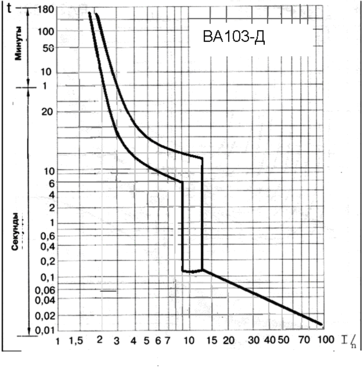

Рис 2 − Амперсекундные характеристики выключателя серии ВА103-D
Необходимым условием корректной работы коммутационной аппаратуры в цехе является согласование рабочих амперсекундных характеристик автоматических выключателей. На рис.3 показано, что избирательность выключателей достигнута. Амперсекундные характеристики выключателей не пересекаются.

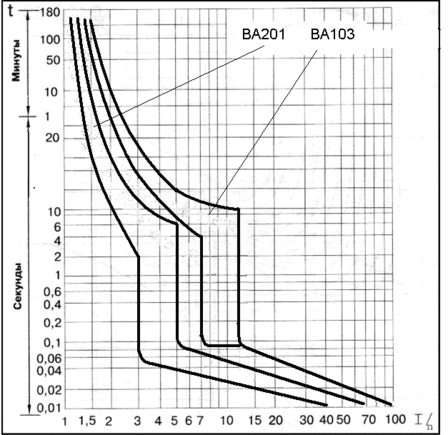

Рис. 3 Амперсекундные характеристики выключателей серии ВА-201 и ВА103

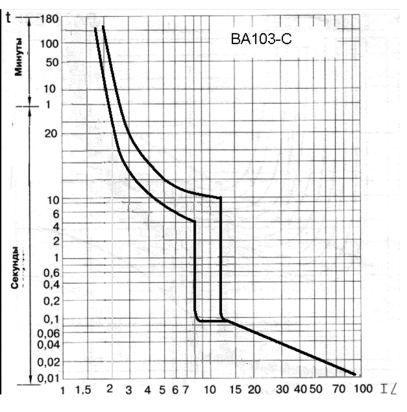

Рисунок 3− Амперсекундные характеристики выключателя серии ВА103-С
Таблица 1 Время-токовые рабочие характеристики
| Начальное состояние | Тестовый ток | Пределы времени расцепления или не расцепления | результаты испытаний | Примечание | |
| 1 | Холодный | 1,1·In | T≥1h(при In≤63A) T≥2h(при In>63 A) | без расцепления | |
| 2 | Сразу после предыдущего теста | 1,45·In | T<1h(при In≤63A) T≥2h(при In>63 A) | расцепление | Непрерывное наростание тока в течении 5 сек. |
| 3 | Холодный | 2,55·In | 1s 1s | расцепление | |
| 4 | Холодный | 3·In | T≥0,1s | без расцепления | B-тип |
| 5·In | T<0,1s | расцепление | |||
| 5·In | T≥0,1s | без расцепления | С-тип | ||
| 10·In | T<0,1s | расцепление | |||
| 10·In | T≥0,1s | без расцепления | D-тип | ||
| 50·In | T<0,1s | без расцепления |
Литература
-
Барченко Т.Н., Закиров Р.И. Электроснабжение промышленных предприятий: Учебное пособие к курсовому проекту. – Томск, изд. ТПИ им. С.М Кирова, 1993.
-
Волков В.М. Электроснабжение промышленных предприятий: методические указания к курсовому и дипломному проектированию. – Архангельск: Изд-во АГТУ, 2005.
-
Коновалова Л. Л., Рожкова Л. Д. Электроснабжение предприятий и установок: Учебное пособие. – М.: Энергоатомиздат, 1989.
-
Князевский Б.А., Липкин Б.Ю. Электроснабжение промышленных предприятий: Учеб. для студ. вузов. – М: Высш. шк., 1986.
-
Федоров А.А., Каменева В.В. Основы электроснабжения промышленных предприятий: Учебник для вузов. – М.: Энергия, 1979.
-
Правило устройства электроустановок. Шестое издание. Дополненное с исправлениями. – М.: Госэнергонадзор, 2000.
-
Промышленный каталог электротехнической продукции «Информэлектро».
-
Томилёв Ю.Ф., Никулин Л.Г., Селедков М.С. «Электроснабжение промышленных предприятий»: Методические указания к курсовому проектированию. – Архангельск РИО АЛТИ, 1986
-
Соколов Б.А., Соколова Н.Б., «Монтаж электрических установок»: Третье
