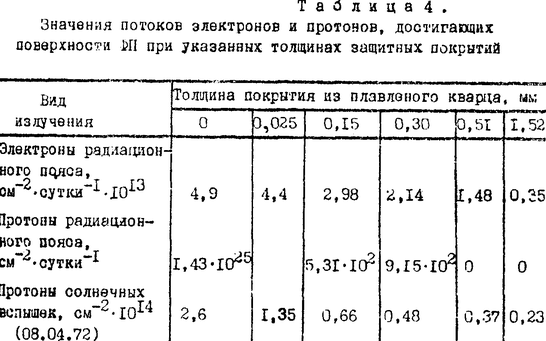

Оптимальная толщина стекол находится в пределах 0,15…0,3 мм, хотя допускаются и облегченные варианты. Например, на канадском спутнике связи CTS использованы гибкие разворачиваемые панели фирмы АЕГ Телефункен (ФРГ) с защитным покрытием из стекол с церием толщены 100 мкм. В этом случае была отмечена несколько большая деградация СБ.

В настоящее время удается надежно прогнозировать деградацию СБ, связанную с потемнением защитных покрытий и наличием незащищенных участков рабочей поверхности ФП.

Повысить радиационную стойкость СБ можно за счет использования более устойчивого к космическому излучению материала базы ФП. Установлено, что радиационная стойкость базы ФП понижается с ростом степени легирования. Это связано со взаимодействием легирующей примеси с радиационными дефектами, при этом образуются рекомбинационные центры для носителей заряда. Степень такого взаимодействия определяется природой примеси. Кремний, легированный алюминием, более устойчив к воздействию космического излучения, чем кремний, легированный бромом. Повышение удельной проводимости материала базы уменьшает деградацию ФП при влиянии как электронного, так и протонного облучения. Однако слишком большой рост ρ базы нежелателен, так как в этом случае может снизиться КПД ФП. Поэтому в каждом отдельном случае ищут компромиссное решение.

Радиационную стойкость можно повысить путем легирования исходного материала литием, атомы которого обладают большой подвижностью при температуре 20…50˚C. Литий дрейфует в область радиационных нарушений и нейтрализует электрическую активность образовавшихся дефектов. Добавка лития немного понижает КПД ФП.

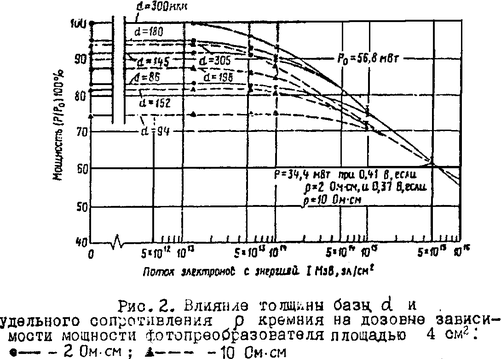

Радиационную устойчивость можно увеличить оптимальным выбором структурных параметров ФП. Прежде всего толщины, как показано на рисунке 2.⁵ Приведенные данные получены для ФП со структурой p±n.

Радиационное воздействие сказывается на механических свойствах солнечных батарей. При воздействии электронов с энергией 500кэВ (полет на геосинхронной орбите в течении 5 лет) модуль упругости материалов СБ снижается на 10%.

Деградация оптических параметров ФП

Фотоэлектрические свойства ФП и всей СБ могут ухудшиться вследствие изменения оптических параметров защитных стекол, просветляющих и иных покрытий, а также компонентов, обеспечивающих их установку, например, клеящих составов. Причины подобной оптической деградации могут быть следующими:

1)Объемное радиационное окрашивание защитных кварцевых стекол и клея.

2)Снижение прозрачности покрытий в результате загрязнения пылью, продуктами собственной атмосферы КА и выбросами двигателей.

3)Изменение теплофизических характеристик покрытия (интегральных коэффициентов поглощения αs и излучения εs, приводящие к повышению температуры СБ).

Потемнение защитных стекол под воздействием ультрафиолетовой части солнечного спектра было впервые обнаружено при полетах искусственных спутников на ГСО.

Исследования, проведенные в наземных условиях, показали, что под влиянием УФ-излучения прозрачность этих стекол вначале быстро снижается (примерно на 10%) , оставаясь после этого почти без изменений. За тем она медленно снижается до уровня, при котором стекло становится непригодным для работы. Это связано с окрашиванием стекол под влиянием излучения длинной волны 530мкм. Установлена эквивалентность воздействия УФ-излучения и быстрых электронов на стекло. УФ-излучение приводит также к потемнению клеящего состава, соединяющего защитные стекла с ФП.

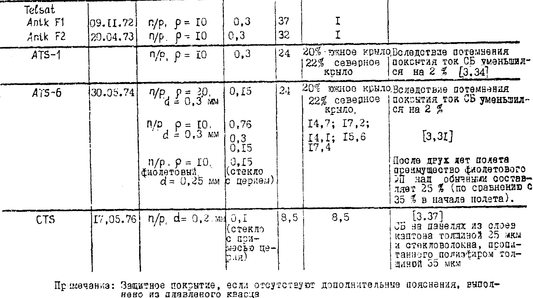

Уменьшение прозрачности защитных покрытий снижает выходные параметры CБ. Так, на спутниках связи IDSCS в результате этого явления дополнительное снижение тока СБ за пять лет полета составило 9±3%. Потери мощности ФП на одном из спутников серии IDSCS (США), в течении 5 лет летавшего на высоте 20000км, равны 3…9%. Наблюдалась деградация «фиолетовых» фотопреобразователей спутника на 2,3…2,6%.

Защита от воздействия УФ-излучения обеспечивается применением радиационно-стойких стекол из плавленого кварца или стекол с примесью церия (~5%). На кварцевые стекла при этом еще наносят фильтр, отражающий УФ-излучение. Как показали исследования, на спутнике ATS-6 после 50 суток полета ток короткого замыкания солнечной батареи с ФП без отражающего фильтра уменьшился на 3,3%, а через 2 года еще на 3%. На части СБ, отражающей УФ-излучение, за тот же период уменьшение тока составило 1,6±0,7%. Можно не использовать фильтр, если вместо обычных силиконовых клеящих составов применять тонкие (~50мкм) слои фторированного этилен-пропилена, обладающего повышенной стойкостью к УФ-излучению. Однако под влиянием УФ-излучения этот слой становится хрупким и разрушающимся при термоциклировании. Стекла, легированные церием, поглощают УФ-излучение с λ<350мкм, и поэтому не нуждаются в отражающем фильтре.

Считают, что деградация современных СБ под воздействием ультрафиолетового излучения составляет не менее 2…8%.

Под воздействием факторов космического пространства изменяются оптические параметры терморегулирующих покрытий ФП и СБ. В ходе натуральных испытаний на КА STPP-72-I и «Скайлаб» установлено, что приращение коэффициента отражения Δεs по времени для фронтальной (S1) и тыльной (S2) подчиняется следующей зависимости:

Δεs1=C1t0,4;Δεs2=C2t0,36

Где C1 и C2 коэффициенты пропорциональности. Установлено, что за 60 месяцев полета Δεs увеличится на порядок (с 0,02 до 0,2). Деградацию, связанную с ухудшением теплофизических характеристик покрытий, изучали на спутнике OTS-2 (США).Испытания, проведенные на ГСО, показали, что совместное воздействие потока солнечного излучения и радиации приводит к снижению отражающей возможности покрытий и возрастанию степени их черноты. Предложена формула оценки изменения отражательной способности, полученная для описания антенны этого КА:

Εs=0,565(1-et+309/583)

В ходе испытаний установлено, что при деградации оптического покрытия температура увеличивается на 8…10˚C.

Световая или фотонная деградация отмечается только в фотопреобразователях, выполненных на кремнии, и проявляется в ухудшении параметров ФП под воздействием солнечного излучения. Результатом этого явления снижения чувствительности ФП в длинноволновой области, обусловленное уменьшением диффузной длинны и времени жизни не основных носителей заряда. Возможной причиной такого явления считают активацию и высвобождение точечных дефектов типа β-вакансий, захваченных краевой и винтовой дислокацией. Другое объяснение связано с процессом получения полупроводникового материала. Поскольку при безтигной зонной плавке в кремний входит кислород и углерод, деградацию можно объяснить влиянием этих примесей.

Заключение

Основным негативным воздействием космической радиации является создание дополнительных центров рекомбинации путём смещения атомов полупроводникового материала ФП в междоузлии. Наибольший эффект вызывают электроны с энергией 0,2…1,0 МэВ и протоны с энергией 4…40 МэВ. Наибольшая плотность частиц отмечена в радиационных поясах Земли. Протонная составляющая радиации поясов стабильна во времени. При этом пространственное распределение потоков протонов не совпадает с электронным. В итоге максимальная интенсивность протонов отмечена в зазоре между поясами, причём с ростом энергии этих частиц она смещается ближе к Земле.

Радиационную стойкость ФП можно повысить кварцевым стеклом, а также путем легирования исходного материала литием, атомы которого обладают большой подвижностью при температуре 20…50˚C. Литий дрейфует в область радиационных нарушений и нейтрализует электрическую активность образовавшихся дефектов.

Но, с другой стороны, у кварцевого стекла ухудшаются оптические параметры под воздействием радиации, а добавка лития немного понижает КПД ФП. Таким образом, при выборе антирадиационной защиты приходится искать компромисс.
