Расчетная толщина утеплителя определяется по формуле:

,

где = 0,05, таким образом: м

Окончательная толщина утеплителя , т.е. 0,15 м

Окончательное приведенное сопротивление наружной стены , определяется по формуле:

Коэффициент теплопередачи наружных ограждений определяется по формуле:

Значение коэффициентов для остальных ограждений определяется по формуле:

Таблица 2.4.

Наименование ограждающих конструкций
Покрытие, чердачное перекрытие	4,6	0,217
Перекрытие над проездами, подвалами и подпольями	5,2	0,192
Двери	0,88	1,13
Окна, балконные двери	0,65	1,54

2.3 Проверка отсутствия конденсации водяных паров в толще наружной стены

В жилых помещениях не допускается конденсация водяного пара на поверхности наружных ограждений и накопление влаги в их толще. Конденсация водяного пара на поверхности ограждений ухудшает санитарно-гигиенические условия в помещении и, так же как конденсация его в их толще, может привести к переувлажнению конструкции.

Считается, что конденсация водяных паров возможна, если в любом сечении ограждения, перпендикулярном направлению теплового потока, парциальное давление (упругость) водяного пара e_xi больше максимальной упругости водяного пара E_xi, соответствующей максимально возможному насыщению воздуха водяным паром.

Расчет t_xi и е_xi ведут для сечений ограждения, расположенных на границе слоев многослойной конструкции.

- сопротивление теплопередаче от воздуха помещения до рассматриваемого сечения X, , определяется по формуле:

Для сечения 4:

Для сечения 4-3:

Для сечения 4-2:

Для сечения 4-1:

- температура в рассматриваемом сечении X, , определяется по формуле:

Для сечения 4:

Для сечения 4-3:

Для сечения 4-2:

Для сечения 4-1:

- сопротивление паропроницанию от воздуха помещения до рассматриваемого сечения X, в котором находят упругость e_xi, , определяется по формуле:

где R_ПВ – сопротивление влагообмену на внутренней поверхности ограждения, принимается равным 0,0267

Для сечения 4:

Для сечения 4-3:

Для сечения 4-2:

Для сечения 4-1:

R_ОП – общее сопротивление паропроницанию конструкции стены, и определяется по формуле:

где R_ПН – сопротивление влагообмену на наружной поверхности ограждения, принимается равным 0,0053

Таким образом,

- парциальное давление в рассматриваемом сечении X, , определяется по формуле:

e_в – упругость водяного пара при =55%, определяется по формуле:

,

где - упругость водяного пара, при полном насыщении, соответствующая t_в=20⁰, =2340 Па,

откуда

e_н – упругость водяного пара при =79%, определяется по формуле:

,

где - упругость водяного пара, при полном насыщении, соответствующая t_н=-15,5⁰, =158 Па,

откуда

Для сечения 4:

Для сечения 4-3:

Для сечения 4-2:

Для сечения 4-2:

Данные расчетов для ограждающей конструкции сведены в таблицу 2.4

Таблица 2.4.

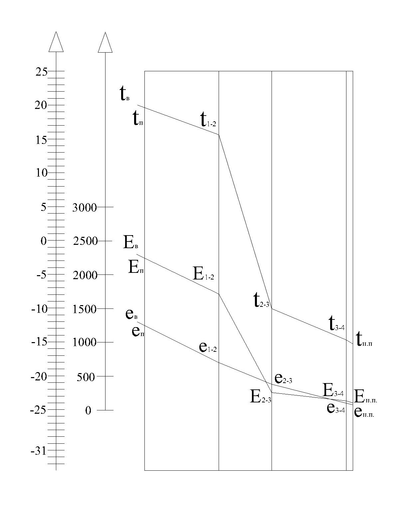

Рис.2. График изменения t_xi, e_xi и E_xi

В сечении 4-3 ограждающей конструкции парциальное давление водяного пара превышает упругость водяного пара при полном насыщении и выпадает конденсат. Конденсация водяных паров в толще ограждения допустима при условии, что сопротивление паропроницанию R_OПХ ограждающей конструкции (в пределах от внутренней поверхности до плоскости возможной конденсации) будет не менее требуемого сопротивления паропроницанию (из условий недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатации), которое определяется по формуле:

где - сопротивление паропроницанию части ограждающей конструкции, расположенной между ее наружной поверхностью и плоскостью возможной конденсации; =

.

- средняя упругость водяного пара наружного воздуха за годовой период;

- упругость водяного пара в плоскости возможной конденсации за годовой период эксплуатации, определяется по формуле:

;

- упругости водяного пара, принимаемые по температуре в плоскости возможной конденсации, определяются при средней температуре наружного воздуха, соответственного (з) – зимнего, (во) – весеннее-осеннего и летнего (л) периодов);

- продолжительность, соответственного зимнего (при t_Н < -5 ⁰C), весеннее-осеннего (-5 ⁰C < t_Н < 5 ⁰C) и летнего (при t_Н > 5 ⁰C) периодов, мес.

Таким образом,

=>

2.4 Выбор заполнения световых проемов по сопротивлению воздухопроницанию

Исходя из требования к сопротивлению теплопередаче заполнения световых проемов по ГСОП равного 0,6, выбирается двухкамерный стеклопакет из обычного стекла с твердым селективым покрытием и заполнением аргоном с 1 уплотненным притвором. Сопротивление теплопередаче . Сопротивлением воздухопроницанию =0,40

Сопротивление воздухопроницанию R_И устанавливаемых окон и балконных дверей должно быть не менее требуемого сопротивления воздухопроницаюнию , определяемого по формуле:

R_И> = ,

где G_Н – нормативная воздухопроницаемость ограждающих конструкций, ;

- разность давлений на наружной и внутренней поверхности ограждающих конструкций, Па;

=10Па – разность давления воздуха, при которой определяется сопротивление воздухопроницанию R_И

H – высота здания от середины окна первого этажа до устья вентиляционной шахты, =9,0м;

P_Н, P_В – плотность воздуха соответственно при t_Н5 и t_В, кг/м³, определяется по формуле:

,

кг/м³

кг/м³

Па

=

Исходя из приведенных расчетов, выбранный оконный блок соответствует требованиям СНиП 23-02-2003.

Коэффициент теплопередачи окон определяется по формуле

Коэффициент теплопередачи двойных наружных дверей

Коэффициент теплопередачи неутепленного пола на грунте:

1 зона -

2 зона -

3 зона -

4 зона -

3. Определение тепловой мощности системы отопления

Тепловая мощность системы отопления Q_ОТ равна сумме теплозатрат Q_ПОМ всех помещений здания.

для жилых комнат:

Q_ЖК = Q_ТП + Q_И(В) - Q_Б

для кухонь:

Q_К = Q_ТП + Q_И - Q_Б

для лестничных клеток:

Q _Л.К = Q_ТП + Q_И

где Q_ТП – теплопотери через ограждающие конструкции, Вт;

Q_И – затраты теплоты на подогрев инфильтрующего в помещение воздуха, Вт;

Q_И(В) – большее значение из теплозатрат на подогрев воздуха, поступающего вследствии инфильтрации Q_И или необходимого для компенсации нормируемой естественной вытяжки из помещения квартиры воздуха Q_В, Вт;

Q_Б – бытовые тепловыделения в помещение, Вт;

3.1. Расчет тепловых потерь через ограждающие конструкции

Теплопотери через ограждающие конструкции помещения, разность температур воздуха по обе стороны которых больше 3С, находят по формуле:

,

где K₀ – коэффициент теплопередачи отдельной ограждающей конструкции,

t_Н – расчетная температура наружного воздуха для холодного периода года (-35⁰С) при расчете теплопотерь через наружные ограждения;

t_В – принимается по табл.1.2.

А – площадь ограждения, м²

- коэффициент, учитывающий добавочные потери; принимается в долях от основных.

Строительные размеры для определения площади ограждений принимают по планам и разрезу с точностью до 0,1 м.

Размеры окон, наружных и внутренних дверей принимаются по наименьшим размерам строительных проемов в свету.

Размеры окон в жилых комнатах – 1,8х2,0м, на кухне и лестничной клетке - 1,5х2,0м.

Добавочные теплопотери, связанные с поступлением холодного воздуха через наружные двери, принимают в размере 0,27Н для двойных дверей с тамбуром между ними и 0,22Н – для одинарных. Здесь Н – высота здания от уровня земли до устья вентиляционной шахты.

Наименование ограждений условно принято обозначать следующим образом: НС - наружная стена; ВС - внутренняя стена; ТО - тройное окно; ПТ - потолок; ПЛ - пол; ДД - двойная дверь; ОД - одинарная дверь
