Вручну виконано 64 м³ земляних робіт, планування виконане бульдозером не в комплекті з іншими машинами і складає 810 м³. Котлован (910 м³) виконаний на базі комплексної механізації. Всього на об’єкті виконано 1784 м³ земляних робіт.

Охоплення комплексною механізацією: 910/1784×100%=51%

Охоплення механізацією: (620+310)/1130×100%=82,3%

Коефіцієнт змінності:

Внутрішньомайданчикові роботи велись 20 днів в одну зміну; попереднє планування поверхні ґрунту - 1 день в одну зміну; розробка котловану екскаватором - 4 дня в одну зміну; доробка ґрунту в вручну - 4 дня в одну зміну; влаштування монолітних фундаментів і влаштування гідроізоляції велись 9 днів в дві зміни; зворотня засипка бульдозером – 1 день в одну зміну; зворотня засипка вручну, ущільнення ґрунту – 1 день в одну зміну; кладка стін, влаштування монолітних з/б перемичок, балок, перекриття, внутрішніх і зовнішніх сходів, влаштування огородження балкону, дерев’яного огородження внутрішніх сходів, заповнення прорізів – 16 днів в дві зміни; влаштування покрівлі, жолобів і водостічних труб – 28 днів в одну зміну; влаштування чорних підлог – 17 днів в одну зміну; влаштування чистих підлог – 14 днів в одну зміну; внутрішнє оздоблення – 44 дня в одну зміну; пофарбування внутрішніх поверхонь – 10 днів в одну зміну; оштукатурення фасаду - 5 днів в одну зміну; пофарбування фасаду – 2 дня в одну зміну; оздоблення фасаду – 22 дня в одну зміну; влаштування вимощення – 2 дня в одну зміну; опалення і вентиляція – 12 днів в одну зміну; водопровід і каналізація – 12 днів в одну зміну; електромонтажні роботи – 8 днів в одну зміну; газифікація – 3 дня в одну зміну; слабострумні роботи – 2 дня в одну зміну; благоустрій території – 16 днів в одну зміну; інші невраховані роботи – 5 і 23 дня в одну зміну.

7. Технологічна карта на влаштування підлог з керамічної плитки

Технологічні карти – один з основних елементів проекту виконання робіт (ПВР), що складається з комплексу інструктивних вказівок по раціональній технології та організації будівельного виробництва. Їх задача – сприяти підвищенню якості та зменшенню вартості будівництва і будівельно-монтажних робіт.

Технологічні карти розробляються з метою встановлення методів виконання окремих видів робіт, уточнення їх послідовності та тривалості, визначення необхідної кількості робочих, матеріальних та інших видів ресурсів.

При розробці технологічних карт в основу проектування повинні бути взяті наступні принципи:

• прогресивна технологія та передові ведення будівельного процесу;

• комплексна механізація;

• виконання будівельного процесу поточним методом;

• обґрунтування вибору методу виконання робіт техніко-економічними розрахунками;

• дотримання правил охорони праці та техніки безпеки.

При розробці технологічної карти необхідно керуватися наступними інструктивними та нормативними матеріалами:

-СНіПом – частина 3 і 4, ЕНіР;

• СНіПом 3.01.01-85 „Організація будівельного виробництва";

• картами трудових процесів;

• типовими технологічними картами;

• правилами техніки безпеки;

• санітарними нормами;

• правилами протипожежної безпеки;

• схемами поопераційного контролю.

Зміст технологічних карт. Технологічні карти повинні складатися з чотирьох основних розділів:

Область застосування. Призначення технологічної карти – номенклатура робіт, коротка характеристика робіт, характеристика умов та особливостей виробництва.

Організація та технологія будівельного процесу. Визначення номенклатури та об’ємів і трудоємкості робіт, вказівки по підготовці об’єкту, методи та послідовність виконання робіт, інвентар, організація та технологія процесу, розрахунок бригади. Вказівки по здійсненню контролю якості, рішення по техніці безпеки.

Область застосування

Дана технологічна карта розроблена на влаштування підлог з керамічної плитки при будівництві промислового будинку в м. Луцьк. Роботи ведуться в літній період. Влаштування підлог з керамічної плитки виконують 14 робітників в одну зміну.

7.1 Підрахунок об’ємів робіт

Таблиця №5

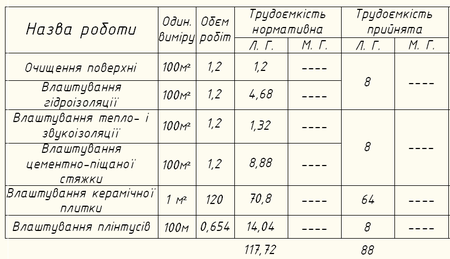

7.2 Калькуляція витрат праці

На основі підрахованих об’ємів робіт складаємо калькуляцію витрат праці на весь об’єм робіт:

Таблиця №6

7.3 Розрахунок складу бригади

Визначаємо необхідну кількість захваток: т ≥ п+1 (6)

п=5 – кількість простих процесів

т ≥ 5+1

т=10

Крок потоку k приймаємо 1 визначаємо загальну тривалість потоку згідно з: Т= k*(т + п - 1) (7)

Т=1*(10+3-1)=12 (днів)

На основі розрахунку складу ланки будуємо графік потоку:

7.4 Відомість потреби в матеріалах

Таблиця №7

Відомість складена на основі таблиці 25-5-б, С.І. Дніпровський „Розхід матеріалів на загально-будівельні роботи" С-260.

7.5 Відомість потреби в інструментах та інвентарі

Таблиця №8

7.6 Техніка безпеки

До початку виконання робіт по влаштуванні покрівлі всі робочі повинні бути ознайомлені з технікою безпеки.

Доступ робочих на покрівлю дозволяється лише після проведення перевірки міцності стропил, обрешітки і т. д.

Для роботи на скатах покрівлі робочі повинні бути забезпеченні ременями безпеки не ковзким взуттям, і переносними стрем’янками шириною не менше 30см.

Складати на скатах покрівлі матеріали та інструменти, можна лише на спеціальне приладдя яке забезпечує горизонтальність за умови прийняття мір проти падіння матеріалів і здування їх вітром, а також проти стікання з покрівель мастик.

На час перерв всі залишки матеріалів, механізми та інструментів. Забирати з покрівлі або надійно прикріплювати. Скидати з покрівлі інструменти та матеріали забороняється.

Не допускається проведення робіт при ожеледиці, густого туману, вітру силою більше 6 балів, грози і сильного снігопаду.

Споруди, на покрівлях яки ведуться покрівельні роботи, слід огороджувати і попереджувати плакатами.

8. Будівельний генеральний план

Будівельний генеральний план є важливим документом проекту виробництва робіт. Він являє собою план будівельного майданчику, на якому, крім проектуючої будівлі, показане розташування тимчасових будівель і споруд, доріг, комунікацій механізмів, складських майданчиків, необхідних для виробництва будівельно-монтажних робіт.

При проектуванні будгенплану дотримуються принципів:

- об’єм будівництва тимчасових споруд повинен бути мінімальним;

- розміщувати тимчасові будівлі і споруди, дотримуючись правил техніки безпеки і протипожежних норм;

- тимчасові будівлі і споруди розташовувати так, щоб вони були зручними при експлуатації;

- протяжність тимчасових мереж водо- і енергоподачі повинні бути мінімальними;

- тимчасові будівлі і споруди передбачати інвентарно-пересувними;

- тимчасові дороги, склади і майданчики розташовувати так, щоб число перевантажень і переміщень вантажів по майданчику було мінімальним.

Вихідними даними для складання будгенплану служать:

• Генеральний і календарний плани;

• Перелік будівельних машин і їх кількість;

• Відомість потреби в матеріальних ресурсах.

Будгенплан розроблений на період зведення надземної частини будинку та повязаний з календарним планом. Будівельна ситуація на будмайданчику запроектована з урахуванням стиснутих умов, створюваних наявністю існуючих будинків й обмежених розмірів, відведених територій під будівництво.

Для зведення несучих конструкцій будинку запроектований об'єктний будгенплан на стадії ведення цегляної кладки несучих конструкцій із урахуванням вимог СНиП ІІІ–4-80 "Техніка безпеки в будівництві", СНиП 3–01.01-85 "Організація будівництва "
