[4]
Принимаем диаметры из стандартного ряда
,
Диаметр штока принимаем исходя из диаметров цилиндров и параметра
,
Рабочее давление жидкости (МПа) для принятого диаметра
[4]
Расход жидкости подводимой в цилиндр (
)
[4]
- скорость движения поршня,
- объемный К.П.Д. гидропривода, для новых гидроцилиндров с манжетными уплотнениями;
Полны расход ( )
Расчетный рабочий объем гидронасоса (
)
- номинальная частота вращения вала насоса,
;
- объемный К.П.Д. гидронасоса;
Принимаю два аксиально – поршневых насоса типа МНА:
рабочий объем
125
номинальное давление (МПа) 20
частота вращения (
) 1500
объемный К.П.Д. 0,95
полный К.П.Д. 0,91
масса (кг) 93
Действительная подача насоса (
)
Рабочая жидкость
марка ВМГЗ
плотность при
С(
) 860
кинематическая вязкость при С (
) 0,1
температурный предел применения (
) -40÷ +65
Жидкость выбрана исходя из условии применения при отрицательных температурах
Гидрораспределитель
Принимаю два трехпозиционных реверсивных золотника с соединением нагнетательной линии со сливом и запертыми полостями гидроцилиндров
типоразмер 64БГ74-25
расход жидкости (
) 140
давление номинальное (МПа) 20
внутренние утечки, не более ( ) 0,3
Предохранительный клапан БГ52-17А
расход ( ) 400
давление номинальное (МПа) 5-20
масса (кг) 38
количество в системе 2
Выбор двух клапанов вызван конструктивными особенностями гидросистемы погрузчика:
-
установка в напорной магистрали для защиты насоса от перегрузки
-
установка в сливной магистрали для предохранения от повышения давления при засоре фильтра гидросистемы
Фильтр
тип 1.1.40-25
тонкость фильтрации (мкм) 25
номинальный расход ( ) 160
давление номинальное (МПа) 0,63
количество в системе 2
Объем гидробака (
)
Принимаю по рекомендациям ГОСТ 16770-85 объем гидробака 1000
Расчет диаметров гидролиний (м)
Q – расход жидкости на рассматриваемом участке (
)
- допустимая скорость движения рабочей жидкости в трубопроводе на рассматриваемом участке:
-
для всасывающего трубопровода
![]()
-
для сливного
![]()
-
для напорного при
![]()
и ![]()
![]()
и
всасывающий трубопровод
сливной трубопровод
;
;
напорный трубопровод
;
;
Из стандартного ряда по ГОСТ 8732-82 и ГОСТ 8734-82 окончательно принимаем следующие диаметры (мм):
всасывающий трубопровод
=67
сливной трубопровод
=56
=56
=12
напорный трубопровод
=36
=36
=12
По принятому диаметру действительная скорость движения жидкости в трубопроводах ( ):
всасывающий трубопровод
сливной трубопровод
;
;
напорный трубопровод
;
;
Устойчивость одноковшовых погрузчиков

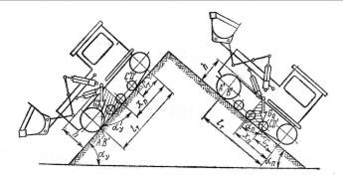

Продольную устойчивость погрузчика рассчитывают относительно передней и задней оси опрокидывания. Погрузчик располагают так, чтобы его продольная ось была перпендикулярна линии наибольшего склона.
Продольная устойчивость характеризуется предельными углами подъема и уклона, на которых может стоять заторможенный погрузчик под действием силы тяжести, не опрокидываясь.
Определение предельных углов продольной статической устойчивости на подъем
[3]
Определение предельных углов продольной статической устойчивости на уклон
[3]
;
- координаты центров тяжести; =2434мм; =1217мм
- продольная база; =3806мм
- межосевое расстояние от ведущей звездочки до заднего опорного катка; =663мм
Заключение
В данной работе был произведен подробный тяговый расчет погрузчика. Была определена производительность погрузчика, определены усилия в конструкциях рабочего оборудования и спроектирован гидропривод, а так же выбраны все основные элементы гидропривода.
Список использованной литературы
-
Проектирование машин для земляных работ /Под ред. А.М. Холодова. –Х.: Вища шк. Изд – во при Харьк. ун – те, 1986. – 272с.
-
Проектирование и расчет перегрузочных машин (погрузчики и виброразгрузчики). Векслер В.М., Муха Т.И. Л., «Машиностроение». 1971 г. 320 стр. Табл. 34. Илл. 169. Библ. 40 назв.
-
Базанов А.Ф., Забегалов Г.В. Самоходные погрузчики. – 2-е изд., перераб. и доп. – М.: Машиностроение, 1979. – 146 с., ил
