Текст из файла (страница 3)

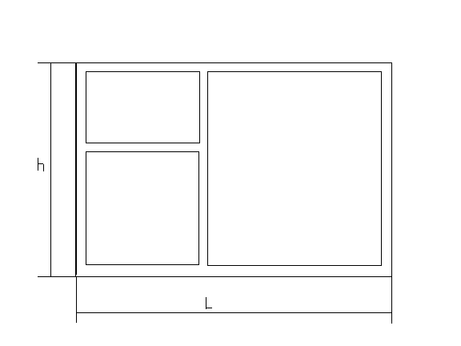

Рис. 2. Марка спарених вікон підгрупи 1.1365-16.

Під час проектування внутрішніх дверей користуємося вимогами ДСТ 6629-94. Розміри дверей призначаємо з розрахунком забезпечення необхідної пропускної здатності та можливості вільного перенесення меблів:

• балконні марки БС 22-9;

• для санвузлів марки ДГ 21-9;

• для спальних приміщень марки ДГ 21-10;

• для кухонь марки ДО 21-9;

• для віталень марки ДО 21-13;

• зовнішні двері марки ДН 21-13.

Коробки для дверей, що монтуються в перегородках, повинні мати товщину, що дорівнює товщині перегородки. Двері моделей ДО 21-9 (рис.З) та ДН 21-13 склять прозорим або візерунчастим склом товщиною 4-5мм. Балконні двері використовують разом з вікнами моделі ОС 15-12. Кількість дверей, обраних для заповнення прорізів, наведена в специфікації.

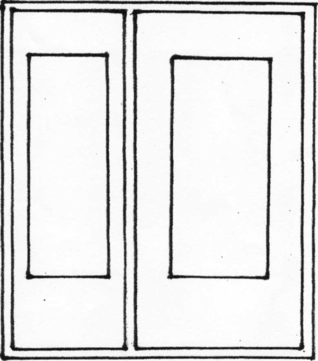

Рис. 3. Двері дерев 'яні

8.8 Сходова клітка

Сходи будівлі повинні бути зручними для сполучення між поверхами і мати необхідну пропускну здатність для своєчасної евакуації людей з приміщень другого поверху, в зв'язку з тим, що запасні шляхи евакуації на випадок виникнення пожежі, не передбачалися. Крім цього конструкція сходів повинна задовольняти наступним вимогам:

• міцність (достатня для розрахункових навантажень);

• індустріальність;

• економічність.

Сходи будівлі складаються із сходових маршів та площадок, що розташовані в сходовій клітці. Марш в свою чергу складається з ряду східців, елементів, що їх тримають та огородження. Марш, який використовується для підйому від рівня вхідної площадки до рівня підлоги першого поверху отримав назву цокольного. Він має, як правило 5-7 сходинок (рис. 4). На рівні підлоги кожного поверху обладнують поверхові площадки, а між поверхами - проміжні. Несівні конструкції маршу спираються на площадки. Огородження виконуємо із сталевих стойок діаметром 12-16мм.

В сходових клітках суворо забороняється обладнувати всілякого роду приміщення, газопроводи, трубопроводи з горючими рідинами.

Рівень підлоги першого поверху піднімають над рівнем підлоги вхідної площадки на 2м для того, щоб висота двері в зовнішній стіні сходової клітки відповідала стандарту.

Для нашої будівлі обираємо такі марки площадок, що виготовлені згідно з вимогами на вироби серії 1.152-5:

ЛПР22-15кв;

ЛПР22-15к;

ЛПР22-12К.

Кількість та технічні параметри залізобетонних площадок наведені в специфікації. Залізобетонні марші заводського виготовлення спираються своїми косоурами на балки площадок. Відношення висоти підйому маршу до його горизонтальної проекції отримало назву похилу маршу (1/1,5).

У відповідності з вимогами БНіП 11-23-70 обираємо для нашої будівлі такі марки маршів:

ЛМ 28-11 к;

ЛМ 22-11.

Кількість та технічні параметри маршів наведені в специфікації. Зазор між маршем та площадкою заробляють розчином.

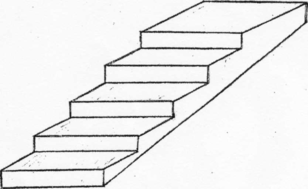

Рис. 4 Сходи одномаршеві

9 Зовнішнє і внутрішнє оздоблення

Призначення оздоблювальних робіт - це надання будівлі архітектурної виразності, естетичних та гігієнічних якостей, захист від атмосферних впливів будівельних конструкції, підвищення довговічності окремих конструкції та будівлі в цілому.

Оздоблення будівлі виконують у відповідності з вимогами БНіП 111-12-93 в такій послідовності:

• штукатурні роботі,

• підготовка поверхонь під фарбування,

• улаштування підлог крім лінолеумних,

• фарбування поверхонь,

• наклеювання шпалер,

• улаштування рулонних підлог.

До початку проведення оздоблення на об'єкті повинні бути виконані наступні види робіт:

• герметизовані шви між стінами та панелями,

• встановлені столярні вироби,

• виконана гідроізоляція санітарних вузлів,

• прокладенні всі комунікації,

• змонтовані огородження,

• виконанні скляні роботи.

У відповідності з вимогами БНіП 111-21-73 штукатурні роботи з мокрими процесами виконують в приміщеннях в яких експлуатаційна вологість повітря більше 60%. Оздоблення внутрішніх стін виконуємо у вигляді поліпшеної штукатурки, що складається з трьох шарів. Загальна товщина штукатурки не перевищує 15мм.

В подальшому поверхню штукатурки оклеюють шпалерами. В санітарному вузлі стіни та підлога оздоблюються керамічною плиткою.

Для оздоблення житлових будівель використовуємо поліпшене фарбування. До початку проведення малярних робіт поверхні, що підлягають фарбуванню, необхідно ретельно підготувати шляхом видалення пилу, бруду, тощо. Дерев'яні поверхні перед фарбуванням прооліфлюють.

Обладнання підлог з рулонних та плиткових матеріалів є останнім етапом оздоблення. Особливу увагу під час обладнання чистих підлог приділяють якості основ. Цементну стяжку по тепло- та звукоізолюючому шару виконуємо товщиною 20-40мм з цементного розчину марки 150-200.

10 Інженерне обладнання

Для розміщення інженерного обладнання в будівлях улаштовують спеціальні приміщення до яких належать:

• санітарно-технічні вузли;

• вентиляційні камери;

• теплові пункти.

Проектуєма будівля оснащена одним вводом для внутрішньої водопровідної мережі. Розводка магістральних трубопроводів будівлі -„нижня". Для внутрішньої мережі використовуємо сталеві оцинковані труби різних діаметрів. Ввід виготовлений з чавунної труби діаметром 79 мм. Згідно з бажанням замовника розводка трубопроводів може бути виконана з металопластикових матеріалів. Внутрішнє каналізаційне обладнання будівлі складається із санітарних приладів та системи трубопроводів, що відводять забруднені води за межі будівлі. Мережу внутрішньої каналізації улаштовуємо з пластмасових труб. Труби прокладають в каналах та борознах. Підземну частину каналізаційної мережі будівлі улаштовують з розрахунковим похилом до зовнішніх на каналізаційних мереж і з'єднують з ними шляхом обладнання спеціальних приймальних та оглядових колодязів.

Газопостачання проектуємої будівлі виконується від газопроводу низького тиску і має слідуючи складові:

• відгалуження від розподільчих газопроводів;

• дворові газопроводи;

• вводи;

• розводка;

• поверхостояки;

• квартирний газопровід.

Будівля оснащена газовими плитами, що використовуються для приготування їжі. Запірна газова арматура повинна забезпечувати надійність та герметичність відключення.

Система опалення будівлі-централізована, від районної котельні. В якості теплоносія використовують воду. Квартирна опалювальна мережа складається з чавунних радіаторів та сталевих труб, що підводять до них воду. В залежності від потреби радіатори збирають з певної кількості секцій.

Повітрообмін будівлі виконується природнім шляхом. В кожній кухні будівлі над газовою плитою улаштована місцева витяжна вентиляційна система. Житлові приміщення провітрюються за допомогою фрамуг.

Електрозабезпечення проектуємої будівлі виконується від загальної електромережі. Електропроводку будівлі улаштовують до оштукатурення поверхонь. Кожна квартира оснащена електролічильником, який має автоматичну систему, що вимикає струм у випадку перенавантаження мережі.

11 Охорона праці і ТБ на будівництві

11.1 Загальні відомості про охорону праці

Питання трудового законодавства, взаємовідносини між власником підприємства або організації і працівником стосовно техніки безпеки, виробничої санітарії і гігієни в нашій країні регулюються Законом про охорону праці від 14 жовтня 1992 року. Створені і працюють спеціальні науково-дослідні установи, які вивчають умови праці в різних галузях промисловості і будівництва, узагальнюють їх і дають рекомендації щодо їхнього поліпшення.

Продуктивність праці робітників значною мірою залежить від впровадження у виробництво нових машин і механізмів, новітніх технологій виконання робіт, правильної організації робочого місця, культури виробництва, додержання вимог техніки безпеки і виробничої санітарії. Кожна будівельна організація щороку складає плани заходів з охорони праці, а також укладає колективний договір, згідно з яким адміністрація зобов'язується виконувати всі положення трудового законодавства стосовно організації і охорони праці, матеріального стимулювання і відпочинку. У договорі передбачені необхідні заходи з техніки безпеки, забезпечення робітників спецодягом, індивідуальними засобами захисту.

З метою створення нормальних умов праці регламентуються тривалість робочого дня, необхідних під час роботи перерв, щорічних оплачуваних відпусток робітників і службовців тощо. Тривалість робочого дня робітників і службовців будівельних організацій становить 8 год. при п'ятиденному робочому тижні з двома вихідними днями. Для робітників деяких професій із шкідливими умовами праці встановлено скорочений робочий день — 7 год. За власною ініціативою робітники можуть працювати більше від встановленого законом робочого дня, це можливо, коли ланка або бригада працює за акордним нарядом.

Робочий день підлітків віком 16—18 років не повинен перевищувати 7 год.

Заборонено використовувати працю підлітків на шкідливих, важких і небезпечних роботах. Підлітки допускаються на постійні роботи, пов'язані з пересуванням і перенесенням вантажів, лише тоді, коли ці операції є складовими основної роботи за фахом і не перевищують 1/3 робочого часу. При цьому маса вантажу для підлітків жіночої статі повинна становити не більше 10, а чоловічої — 16,5 кг.

Не допускаються до виконання шкідливих і важких робіт (кесонні, каменотесні, варіння асфальту тощо) жінки, що працюють на будівництві, їм дозволяється вантажити або розвантажувати лише штучні або сипучі матеріали (цегла, пісок, глина), а також періодично переносити по рівній поверхні вантаж масою не більше 15 кг. При підніманні жінкою вантажу на висоту більше 1,5 м або переміщенні його постійно протягом робочого дня маса вантажу не повинна перевищувати, 10 кг. Вагітним жінкам і жінкам, що мають дітей віком до 1,5 року, забороняється працювати у додатковий (після роботи) і нічний час, а також у вихідні і святкові дні.

Особливе значення для здоров'я робітника має правильний відпочинок. Тому відпочинок під час робочого дня, робочого тижня, а також тривалість щорічних відпусток регламентуються законодавством. Під час робочого дня, але не пізніше ніж через 4 год після його початку, працівникам надається обідня перерва, яка має тривати не менше ЗО хв. Взимку при температурі нижче — 20 °С через кожну годину роботи робітникам надається додаткова десятихвилинна перерва. При температурі від — 25 °С до — ЗО °С, крім надання додаткових перерв, робочий день скорочується на 1 год, при температурі нижче — ЗО °С працювати забороняється.

Відпустки надаються лише тим працівникам, які пропрацювали в даній будівельній організації не менше 11 міс. Тривалість відпустки робітників — 24 робочі дні. Підлітки відпочивають лише в літній період року протягом повного календарного місяця.

Стан охорони праці в будівельних організаціях контролюють: Державний комітет України по нагляду за охороною праці (Держнаглядохоронпраці), органи санітарно-епідеміологічної служби Міністерства охорони здоров'я України на місцях, а також технічні інспекції профспілок і уповноважені трудових колективів з питань охорони праці. З цією метою вони регулярно перевіряють будівельні організації, вказують представникам адміністрації на недоліки в організації заходів щодо охорони праці, вимагають їх усунення і допомагають комітетам профспілок в роботі, спрямованій на покращання умов праці робітників.
