3.2 Определение минимальных размеров фундамента
Необходимо устройство песчаной подушки
А0=6,5м
B0=1,5м
Н0=10,5м
N1=35210кН
Т=270кН
М=1760кНĦм
а=а0+2с
b=b0+2с
с=0,2-0,5м
А=аĦb
VФ=аĦbĦdmin
NФ=VФĦρбĦq
Р=∑N/A
Расчетное сопротивление грунта основания
3.3 Расчет по деформациям

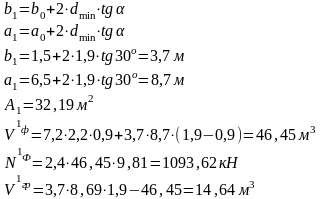

Первое приближение

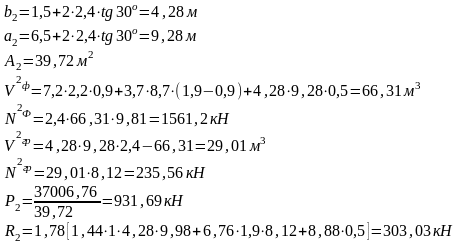

Второе приближение

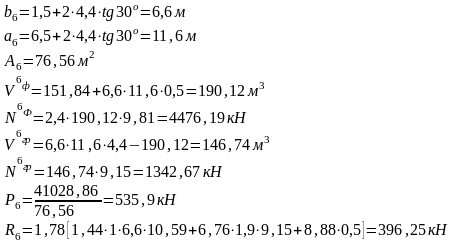

Третье приближение

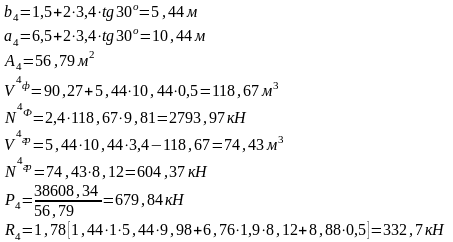

Четвертое приближение

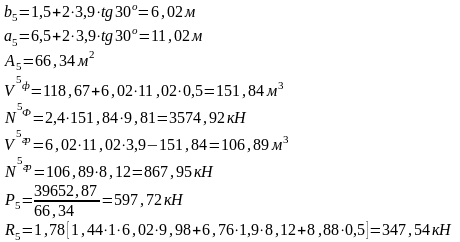

Пятое приближение
Шестое приближение
Седьмое приближение

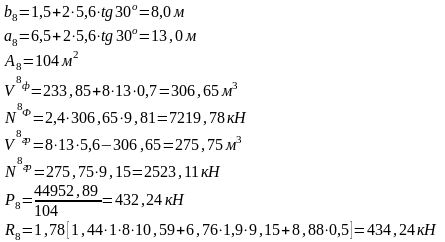

Восьмое приближение
R>Р на 0,46% в пределах 5%
3.4 Проверка несущей способности фундамента
Определение осадки фундамента мелкого заложения
σzp=Р0Ħα нормальное вертикальное допустимое напряжение от подошвы фундамента на грунт
Р0=Р-γII’Ħd дополнительное вертикальное давление
σzg=γII’Ħd+∑γiĦhi напряжение от собственного веса грунта
Таблица 2
| h | z | ξ=2z/b | a | σzp | σzg | 0,2σzg | Е | S,см |
| 0,7 | 0,7 | 0,175 | 0,989 | 376,81 | 58,88 | 11,78 | 32 | 0,6 |
| 1,0 | 1,7 | 0,425 | 0,967 | 368,43 | 69,71 | 13,94 | 17 | 2,3 |
| 1,0 | 2,7 | 0,675 | 0,894 | 340,61 | 80,54 | 16,11 | 17 | 3,9 |
| 1,0 | 3,7 | 0,925 | 0,809 | 308,23 | 91,37 | 18,27 | 17 | 5,4 |
| 1,1 | 4,8 | 1,2 | 0,7 | 266,7 | 103,28 | 20,66 | 17 | 6,8 |
| 1,0 | 5,8 | 1,45 | 0,609 | 232,03 | 113,32 | 22,66 | 50 | 7,2 |
| 1,0 | 6,8 | 1,7 | 0,526 | 200,41 | 123,36 | 24,67 | 50 | 7,5 |
| 1,0 | 7,8 | 1,95 | 0,454 | 172,97 | 133,4 | 26,68 | 50 | 7,8 |
| 1,0 | 8,8 | 2,2 | 0,39 | 150,5 | 143,44 | 28,69 | 50 | 8,0 |
| 1,2 | 10,0 | 2,5 | 0,333 | 126,87 | 155,49 | 31,10 | 50 | 8,5 |
| 2 | 12 | 3 | 0,256 | 110,65 | 175,57 | 35,11 | 50 | 8,6 |
| 2 | 14 | 3,5 | 0,22 | 95,09 | 195,65 | 39,13 | 50 | 8,9 |
| 2 | 16 | 4 | 0,161 | 69,59 | 215,73 | 43,15 | 50 | 9,1 |
| 2 | 18 | 4,5 | 0,137 | 59,22 | 235,81 | 47,16 | 50 | 9,3 |
| 1 | 19 | 4,75 | 0,118 | 51 | 245,85 | 49,17 | 50 | 9,5 |
-осадка
S≤Su
Su=1,5√L=1,5√45=10,1 см
9,5<10,1 см неравенство выполняется осадка в пределах допустимого значения.
3.5 Проверка устойчивости при внецентренной нагрузке
Определить максимальное и минимальное краевое давление под фундаментом
Pmax≤R
446,8>434,24
Максимальное краевое давление под подошвой фундамента превышает нагрузку необходимо укрепление фундамента.
Рmin>0
417,7>0
Минимальное краевое давление под подошвой фундамента соответствует норме.
3.6 Проверка фундамента на крен
Крен фундамента
Е- модуль упругости i-того слоя на который опирается фундамент
ν- коэффициент Пуассона, грунта на который опирается подошва фундамента
N- нагрузка
е- эксцентриситет
кm , ке- коэффициенты
4. Расчет свайного фундамента

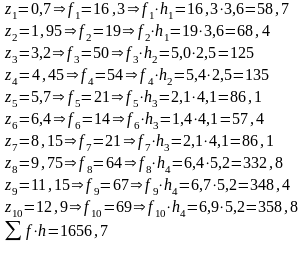

4.1 Определение несущей способности сваи
Принимаю длину сваи 14,6 м, высота ростверка рассчитывается по глубине промерзания грунта, но не глубже 1,6 м. свая заходит в ростверк снизу на высоту 2а
а=0,35 м.
А=0,352=0,12 м2
U=4Ħа=4Ħ0,35=1,4 м
Приняты забивные сваи.
4.2 Определение количества свай с учетом коэффициента надежности
4.3 Расчет свайного поля
Сваи на свайном поле должны быть расположены так, чтобы от края плиты ростверка до сваи было расстояние не менее 0,5а, а в свету (между сваями) 3-4а. а=0,35 м.
Размеры плиты ростверка а=7,2м, b=2,2м., h=1,6м. (см. ватман)
4.4 Расчет свайного фундамента как фундамента глубокого заложения

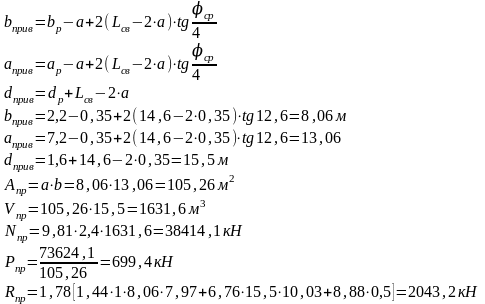

Определение приведенных размеров
Определение осадки свайного фундамента
Таблица 3
| h | z | ξ=2z/b | a | σzp | σzg | 0,2σzg | Е | S,см |
| 1,4 | 1,4 | 0,35 | 0,974 | 560,9 | 137,6 | 27,52 | 50 | 1,3 |
| 1,1 | 2,5 | 0,62 | 0,915 | 526,9 | 148,63 | 29,73 | 50 | 2,2 |
| 1,4 | 3,9 | 0.97 | 0,778 | 448,1 | 162,67 | 32,53 | 50 | 3,2 |
| 1,1 | 5,0 | 1,24 | 0,7 | 403,1 | 173,7 | 34,74 | 50 | 3,9 |
| 1,4 | 6,4 | 1,59 | 0,555 | 319,6 | 187,74 | 37,55 | 50 | 4,6 |
| 0,8 | 7,2 | 1,79 | 0,497 | 286,2 | 195,76 | 39,15 | 50 | 5,0 |
| 1,9 | 9,1 | 2,26 | 0,35 | 201,6 | 214,82 | 42,96 | 50 | 5,6 |
| 1,3 | 10,4 | 2,58 | 0,316 | 181,9 | 227,86 | 45,57 | 50 | 6,0 |
| 1,5 | 11,9 | 2,95 | 0,256 | 147,4 | 242,91 | 48,58 | 50 | 6,4 |
| 2 | 13,9 | 3,45 | 0,211 | 121,5 | 262,97 | 52,59 | 50 | 6,8 |
| 2 | 15,9 | 3,95 | 0,161 | 92,72 | 283,03 | 56,61 | 50 | 7,1 |
| 2 | 17,9 | 4,44 | 0,137 | 78,89 | 303,09 | 60,61 | 50 | 7,4 |
| 2 | 19,9 | 4,94 | 0,11 | 63,34 | 323,15 | 64,63 | 50 | 7,6 |
4.5 Экономическое сравнение вариантов фундаментов
Таблица 4
| Фундамент мелкого заложения | Свайный фундамент | |||||||
| Работа | Кол-во | Расценка | Стоимость | Работа | Кол-во | Расценка | Стоимость | |
| 1 планировка территории м2 м3 | 266 53,2 | 0,86 | 228,76 | 1 планировка территории м2 м3 | 267,98 40,2 | 0,86 | 230,46 | |
| 2 разработка котлована, м3 | 840 | 0,983 | 825,72 | 2 разработка котлована под ростверк, м3 | 242,41 | 0,983 | 238,28 | |
| 3 подсыпка песка под фундамент м2 м3 | 104 15,6 | 0,93 | 96,72 | 3 Укрепление стен котлована откосами, м2 | 95,1 | 0,82 | 77,98 | |
| 4 закрепление стен котлована шпунтовым креплением,м2 | 280 | 3,13 | 876,4 | 4 забивка свай дизель-молотом, м3 | 21,46 | 22,5 | 482,85 | |
| 5 установка опалубки, м2 | 209,46 | 2,37 | 496,42 | 5 установка опалубки под ростверк, м2 | 67,65 | 2,37 | 160,33 | |
| 6 установка монолитного ж.б. Фундамента с последующим уплотнением бетона, м3 | 306,65 | 28,4 | 8708,86 | Заливка монолитного ж.б. ростверка, м3 | 168,42 | 28,4 | 4783,18 | |
| 7 боковая гидроизоляция обмазочная битумом, м2 | 313,46 | 0,9 | 282,11 | 7 обмазочная битумная гидроизоляция ростверка, м2 | 172,9 | 0,9 | 155,62 | |
| 8 засыпка котлована грунтом, м3 | 533,35 | 0,98 | 522,68 | 8 засыпка грунтом котлована с ростверком, м3 | 73,99 | 0,98 | 72,51 | |
| 9 стоимость свай | 21,46 | 16,4 | 351,94 | |||||
| Итого | 12037,67 р. | 6553,15 р. | ||||||
5. Технология производства работ при устройстве фундамента мелкого заложения
