Расчётная длина надкрановой части колонны в плоскости изгиба по табл. XIII.1 [1]; при учёте крановых нагрузок l0 = 2H2; без учёта крановых нагрузок l0=2,5H2. В данном случае l0 =2·5,7 =11,4 м.

Определяем гибкость надкрановой части колонны по формуле:

λ=l0/i, (3.2.1)

где i – радиус инерции сечения, м;

Так как минимальная гибкость в плоскости изгиба λ=l0/i =1140/17,32 =48,5>14, то необходимо учитывать влияние прогиба колонны на её несущую способность.

Случайные эксцентриситеты:

еа1 = l0/600 = 11,4/600 = 0,019 м = 19 мм;

ea2 = h/30 = 0,6/30 = 0,02 = 20 мм;

Эксцентриситет приложения нагрузки е0 = |M|/N =3659/892,83 = 4,1см <еа2= =20 мм, следовательно случайный эксцентриситет не учитываем.

Находим условную критическую силу Ncr и коэффициент увеличения начального эксцентриситета η.

, (IV.19[1])

где

δ = е0/h = 4,1/600 = 0,007< δе,

min = 0,5 – 0,01· l0/h – 0,01· Rb γb2 =0,5-0,14- 0,01∙11,5∙1,1 =0,234. Принимаем δ= 0,234.

I –момент инерции бетонного сечения, м4;

Is – приведённый момент инерции сечения арматуры, вычисляемый относительно центра тяжести бетонного сечения, и определяемый по формуле (3.2.3),м4;

, (3.2.2)

, (3.2.3)

μ – коэффициент армирования, в первом приближении задаёмся равным 0,01;

а=а/ =4см – расстояние от наружной грани до центра тяжести арматуры;

α =Es/Eb =200/24 =8,33

φl – коэффициент, учитывающий влияние длительного действия нагрузки на прогиб элемента в предельном состоянии, определяемый по формуле:

φl=1 + β∙Ml/M, (IV.20[1] )

M и Мl – моменты, определяемые относительно оси, параллельной границе сжатой зоны, проходящей через центр растянутой или менее сжатой (при полностью сжатом сечении) арматуры, соответственно от совместного действия всех нагрузок и от постоянной и длительной нагрузки;

β – коэффициент принимаемый согласно табл. IV.2[1], принимаем β=1.

Моменты М и МI одного знака, тогда коэффициент, учитывающий длительное действие нагрузки:

φl = 1 + β·|M1l/M1| = 1 + 1·240,16/139,88 =2,72;

M1l = Ml + Nl·(0,5·h – a) =18,88 +643,51·(0,38·0,6 – 0,04) =138,86 кН·м;

M1 = M + N·(0,5·h – a) =36,59+892,83∙0,29=240,16 кН·м.

φsp – коэффициент, учитывающий влияние предварительного напряжения арматуры на жёсткость элемента в предельном состоянии, принимаем равным 1 т.к. нет предварительного обжатия.

Определяем моменты инерции сечения:

Условная критическая сила

Определяем коэффициент увеличения начального эксцентриситета по формуле:

η=1/(1 – N/Ncr), (IV.18[1])

η = 1/(1 –892,83/7190) =1,14

Определяем высоту сжатой зоны сечения, из уравнения (3.2.4).

N=Rb∙b∙x +RscAs/ - RsAs (3.2.4)

Т.к. колонна имеет симметричное армирование, т.е. As = As/ и Rsc =Rs, то из уравнения (3.2.4), высота сжатой зоны сечения:

х = N/ Rb∙b, (3.2.5)

х=892,83/(1,1∙11500∙0,5)=14,1∙10-2м=14,1см

Относительная высота сжатой зоны: ξ=х/h0=14,1/56 =0,25.

Определяем значение граничной относительной высоты сжатой зоны:

, (II.42[1])

где w =0,85 -0,008 Rb =0,85 – 0,008∙1,1∙11,5=0,749- коэффициент полноты фактической эпюры напряжений в бетоне при замене её условной прямоугольной эпюрой; σsc,u =400 МПа т.к. γb2>1; σSR=Rs =365 МПа.

ξR =0.749/[1+365/400(1 – 0,749/1,1)]=0,58>ξ=0,211

Определение требуемой площади сечения поперечной арматуры

Требуемая площадь сечения продольной арматуры при симметричном армировании определяется по следующей формуле:

, (IV.38[1])

где, е – расчётный эксцентриситет продольной силы, определяемый по формуле:

е=е0 η +h/2 – а =4,1∙1,11 +30 – 4=30,55 см

Т.к. Аs<0, то площадь арматуры назначаем по конструктивным соображениям Аs =0,002bh0 =0,002∙38∙57=4,33см2. Принимаем 3d16A-III c As=6,03см2 по прил.VI.[1]; μ1=2∙6,03/(60∙38)= 0,004 для определения Ncrc ,было принято μ1=0,01 перерасчет не производим из-за небольшой разности в значениях μ1 и по причине конструктивного принятия сечения арматуры.

Проверку достаточности сечения арматуры не производим по остальным сочетаниям т.к. различие в продольной силе не значительны и они не могут существенно повлиять на сечения арматуры.

Расчёт из плоскости изгиба

За высоту сечения принимаем его размер из плоскости поперечной рамы, т.е. в этом случае h = b =380 мм. Расчётная длина надкрановой части из плоскости составляет

l0= ψ·H1= 1,5·5,7=8,55 м (табл. XIII.1[1]).

Расчёт сечения колонны в плоскости перпендикулярной плоскости изгиба не производим, т.л. гибкость из плоскости

l0//iу=855/10,97 =77,93< λ=l0/i=48,5, где .

4.3 Расчёт прочности подкрановой части колонны

Т.к. подкрановая часть колонны имеет сплошное сечение, то расчёт выполняем аналогично расчету надкрановой части.

Размеры прямоугольного сечения: b = 500 мм; h = h1 = 900 мм; для продольной арматуры принимаем а = а' = 50 мм, тогда рабочая высота сечения h0 = h – а = 900 – 50 = 850 мм.

Комбинации усилий для надкрановой части колонны Таблица №6

Усилия от всех нагрузок без учёта крановых и ветровых (см. табл.№5):

M' = -7,81 кН·м; N' =1441,69 кН Q′=2,27 кН

Усилия от продолжительно действующих (постоянных) нагрузок:

Ml = -12,2кН·м; Nl =1164,67кН Q=3,31 кН

Расчет производим по третьему сочетанию нагрузок (Nmax ).

Расчётное сопротивление Rb принимаем с коэффициентом γb2 = 1,1, т.к. в комбинации включены постоянная, снеговая, крановая и ветровая нагрузки.

Расчёт в плоскости изгиба

Расчётная длина подкрановой части колонны в плоскости изгиба по табл. XIII.1 [1]; при учёте крановых нагрузок l0 = 1,5H1; l0 =1,5·12,3 =18,45 м.

Определяем гибкость надкрановой части колонны по формуле:

λ=l0/i, (3.2.1)

где i – радиус инерции сечения, м;

Так как минимальная гибкость в плоскости изгиба λ=l0/i =18,45/43,3=42,49>14, то необходимо учитывать влияние прогиба колонны на её несущую способность.

Случайные эксцентриситеты:

еа1 = l0/600 = 18,45/600 = 0,03 м =30 мм;

ea2 = h/30 = 1,5/30 =0,05=50 мм;

Эксцентриситет приложения нагрузки е0 = |M|/N =34829/2510,6=13,87> >еа2= 25мм, следовательно случайный эксцентриситет не учитываем.

Находим условную критическую силу Ncr и коэффициент увеличения начального эксцентриситета η по формуле (IV.19[1]).

δ = е0/h = 13,87/1500=0,009< δе,

min = 0,5 – 0,01· l0/h – 0,01· Rb γb2 =0,5-0,132-0,01∙11,5∙1,1 =0,242. Принимаем δ= 0,242.

α =Es/Eb =200/24 =8,33

Принимаем коэффициент армирования равным μ=0,01

Определяем моменты инерции сечения:

;

β – коэффициент принимаемый согласно табл. IV.2[1], принимаем β=1.

Моменты М и МI одного знака, тогда коэффициент, учитывающий длительное действие нагрузки:

φl = 1 + β·|M1l/M1| = 1 + 1·803,1/1001,37=1,8;

M1l = Ml + Nl·(0,5·h – a) = -12,2+1164,67·(0,5·1,5–0,05) =803,1 кН·м;

M1 = M + N·(0,5·h – a) = -7,81+1441,69∙0,7=1001,37 кН·м.

φsp – коэффициент, учитывающий влияние предварительного напряжения арматуры на жёсткость элемента в предельном состоянии, принимаем равным 1 т.к. нет предварительного обжатия.

Определяем моменты инерции сечения:

Условная критическая сила

Определяем коэффициент увеличения начального эксцентриситета по формуле:

η=1/(1 – N/Ncr), (IV.18[1])

η = 1/(1 –2510,6/9720) = 1,35

Определяем высоту сжатой зоны сечения, из уравнения (3.2.4).

N=Rb∙b∙x +RscAs/ - RsAs (3.2.4)

Т.к. колонна имеет симметричное армирование, т.е. As = As/ и Rsc =Rs, то из уравнения (3.2.4), высота сжатой зоны сечения:

х = N/ Rb∙b, (3.2.5)

х=2510,6/(1,1∙11500∙0,5)=22,8∙10-2м=22,8см

Относительная высота сжатой зоны: ξ=х/h0=22,65/150 =0,151.

Определяем значение граничной относительной высоты сжатой зоны по формуле (II.42[1]):

ξR =0,749/[1+365/400(1 – 0,749/1,1)]=0,58>ξ=0,324

w =0,85 -0,008 Rb =0,85 – 0,008∙1,1∙11,5=0,749σsc,u =400 МПа т.к. γb2>1;

σSR=Rs =365 МПа

ξR =0.749/[1+365/400(1 – 0,749/1,1)]=0,58>ξ=0,211

Определение требуемой площади сечения поперечной арматуры

Требуемая площадь сечения продольной арматуры при симметричном армировании определяется по следующей формуле:

, (IV.38[1])

где, е – расчётный эксцентриситет продольной силы, определяемый по формуле: е=е0 η +h/2 – а = 37,78∙1,17 +40 – 5=72,78 см

Т.к. Аs<0, то площадь арматуры назначаем по конструктивным соображениям Аs =0,002bh0 =0,002∙50∙150=15 см2. Принимаем 3d18A-III c As=7,63см2 по прил.VI.[1]; μ1=2∙7,63/(75∙50)= 0,004 для определения Ncrc ,было принято μ1=0,01 перерасчет не производим из-за небольшой разности в значениях μ1 и по причине конструктивного принятия сечения арматуры.

Расчёт из плоскости изгиба

За высоту сечения принимаем его размер из плоскости поперечной рамы, т.е. в этом случае h = b = 500 мм. Расчётная длина надкрановой части из плоскости составляет l0= ψ·H1= 0,8·12,3 =9,84 м (табл. XIII.1[1]).

Расчёт сечения колонны в плоскости перпендикулярной плоскости изгиба не производим, т.л. гибкость из плоскости l0//iу= 9,84/14,43 =6,8< λ=l0/i=48,5, где .

4.4 Расчёт крановой консоли

На крановую консоль колонны действует сосредоточенная сила от веса подкрановой балки и вертикального давления кранов

Qc = (Gп + Dmax) = 120,2 +1218,46 =1338,66 кН.

Размеры консоли по рис. 3.4.: hc = 1000 мм; lc = 500мм; а = 40мм; h0 = 960мм. Подкрановые балки с шириной опорной площадки 300 мм опирается поперёк консоли, тогда lоп = 300 мм; ll = 300 мм. Так как на консоль действуют нагрузки малой суммарной продолжительности, то расчётные сопротивления бетона принимаем с коэффициентом γb2 = 1,1; Rb = 11,5 МПа; Rbt = 0,9 МПа.

Так как Qc =1338,66 кН 2,5·s = 625мм поперечное армирование принимаем в виде горизонтальных хомутов из стержней Ø6 A-III с шагом 150 мм по высоте консоли.

Т.к. усилие от подкрановой балки передается на консоль колонны не по всей площади то необходимо проверить прочность бетона консоли под опорной площадкой .

Прочность консоли под опорой плитой подкрановой балки на местное сжатие (смятие) определяется по формуле

N < Rb,loc·Aloc, (3.4.1)

где, Aloc – площадь смятия,

A loc = b·lоп = 50·30 = 1500 см²;

Rb,loc - расчётное сопротивление бетона местному смятию, определяется по формуле (IV.69[1]).

Rb,loc = φb· Rb∙γb2, (3.4.2)

φb – коэффициент, учитывающий повышение несущей способности бетона при местном смятии, принимаемый согласно эмпирической зависимости:

, (IV.70[1])

А1 – площадь опорной поверхности консоли, А1 =k∙b =65∙50 =3250 см2

Rb,loc = 1,3∙11,5∙1,1 =16,45 МПа

Проверяем условие прочности:

N = Qc =1338,66 кН < Rb,loc·A loc = 16450·15·10-2 =2467,5 кН,

следовательно, смятие бетона консоли не происходит.

Определяем требуемую площадь сечения продольной арматуры консоли

Площадь сечения продольной арматуры определяем по изгибающему моменту у грани колонны, увеличенному на 25%, принимаем ν=0,9:

As=1,25М/(Rsνh0), (XI.21[1])

где

М=Q∙s=1338,66∙0,25=334,67кН∙м

– изгибающий момент консоли у грани колонны, согласно формуле (XI.22[1]).

As=1,25∙1338,67/(365∙103∙0,9∙0,96)=5,61∙10-4м2 =5,61см2.

Принимаем 2d20 A-III с As=6,28 см2.

Конструирование арматуры консоли

Т.к. данная консоль является короткой (h=100см> 2,5s=62,5см), то армирование выполняем посредством горизонтальных хомутов и отогнутых стержней. Суммарное сечение отгибов пересекающих верхнюю половину отрезка lw: Аi=0,002bh0 =0,002∙50∙96=9,6 см2 принимаем 3d22 A-III с As=11,4 см2.

Горизонтальные хомуты принимаем d6 А-I, с шагом 100 мм.

Для надёжной анкеровки продольной арматуры, она должна быть заведена за грань колонны на длину не менее чем lan = 12·d = 12·20 = 240 мм. Принимаем lan = h1 = 250 мм.

4.5 Конструирование арматуры колонны

Схема армирования колонны показана на рис.3.5.1. Надкрановая часть колонны армируется пространственным каркасом образованным из двух плоских каркасов. Диаметр поперечных стержней при диаметре рабочей продольной арматуры d16 мм принимаем из условия свариваемости арматуры по прил.XI[1] d8мм A-III c шагом s=300мм, что менее 20d=20∙16=320мм. Т.к расстояние в цвету между продольной арматурой в большем сечении колонны превосходит минимально допустимое расстояние в свету между стержнями, то необходимо между ними конструктивно установить дополнительные стержни. Диаметр таких стержней для надкрановой и подкрановой части принимаем равным 12мм.

Аналогично производим армирование подкрановой части колонны. В качестве поперечной арматуры принимаем арматуру класса A-III d8, установленную с шагом s=300мм < 20 20d=20∙18=360мм.

5. Расчет и конструирование фундамента

Данные для проектирования. Расчетное сопротивление грунта R0 = 3,6 *10-1 (МПа); бетон тяжелый класса B12,5; Rbt = 0,66 (МПа); арматура из горячекатаной стали класса A-300, RS = 280 (МПа); вес единицы объема материала фундамента и грунта на его обрезах (кН/м3).

Расчет выполняем на наиболее опасную комбинацию усилий: M = 348,29(кНм); N = 2510,6 (кН); Q =106,03 (кН). Нормативное значения усилий определяем делением расчетных усилий на усредненный коэффициент надежности по нагрузке . Mn = 302,86 (кНм); Nn = 2183,13 (кН); Qn = 92,75 (кН).

5.1 Определение геометрических размеров фундамента

Глубину стакана фундамента принимаем 90 см, что не менее значений:

(м);

(м);

(см),

где d – диаметр продольной арматуры колонны. Расстояние от дна стакана до подошвы фундамента принимаем 250 (мм). Полная высота фундамента H = 900 + 250 = 1150 (мм) принимаем 1200 (мм), что кратно 300 (мм). Определяем глубину заложения фундамента при расстоянии от планировочной отметки до верха фундамента 150 (мм) H1 = 1200 + 150 = 1350 (мм) = 1,35 (м). Принимаем фундамент трехступенчатым, высоту ступеней 40 (см).

Определяем предварительную площадь подошвы фундамента:

(м2),

где 1,05 – коэффициент, учитывающий наличие момента.

Назначаем отношение сторон b/a = 0,8; получаем (м); (м).

Окончательно размеры подошвы фундамента принимаем 3,6 х 3,2 (м).

A = 11,52 (м2); W = 6,9 (м3).

Определяем рабочую высоту фундамента из условия прочности на продавливание по формуле:

,

где h – высота сечения колонны; bcol – ширина сечения колонны;

(кН/м2);

(МПа):

(м).

Полная высота фундамента H = 0,25 + 0,05 = 0,30 (м) < 1,2 (м). Следовательно принятая высота фундамента достаточна.

Определяем краевое давление на основание. Изгибающий момент в уровне подошвы:

(кНм).

Определяем нормативную нагрузку от веса фундамента и грунта на его обрезах

(кН).

При условии, что:

(м);

(кН/м2);

(кН/м2).

5.2 Расчет и конструирование арматуры фундамента

Определяем напряжение в грунте под подошвой фундамента в направлении длинной стороны a без учета веса фундамента и грунта на его уступах от расчетных нагрузок:

(кН/м2);

(кНм);

(кН/м2).

1000

3600

2800

2000

600

3200

2400

1600

3 x 400

II III

IV

Определяем расчетные изгибающие моменты:

в сечении I-I

,

где

(м);

;

(кН/м2);

(кНм);

в сечении II-II

(кНм);

(кН/м2);

в сечении III-III

(кНм);

(кН/м2).

Определяем площадь сечения арматуры:

(см2);

(см2);

(см2).

Принимаем 1714 A-300 с AS = 26,16 (см2). Процент армирования:

.

Арматура, укладываемая параллельно меньшей стороне фундамента, определяется по изгибающему моменту в сечении IV-IV:

(кН/м2);

(кНм);

(см2);

Принимаем 2014 A-300 с AS = 58,6 (см2). Процент армирования:

.

6. Расчет и проектирование сегментной железобетонной фермы

6.1 Данные для проектирования

Требуется запроектировать сегментную ферму пролетом – 27 м; высота фермы в середине пролета –l/9=3 м; ширина сечения поясов b = 200 мм; сечение раскосов b x h = 200 х 100 мм.

6.2 Сбор нагрузок

Постоянная распределенная нагрузка 3,35 кН/м2.

Fn = 3,35·3·0,95·12 = 48.65 кН.

Временная снеговая 1 кН/м2.

Fск = 1,8·0,95·4,5·12= 92,34 кН – кратковременная

Fск(30%) = 0,3·0,95·4,5·12 = 15,36 кН – длительная.

Собственный вес фермы 136,08 кН, а на 1 м длины

136,18/27 = 5,04 кН/м.

Fф = 15,36·0,95·4,5 = 65,79 кН.

Расчет выполняется с помощью программы SCAD. Определяются усилия от единичной нагрузки. Усилия от нагрузок получаются умножением единичных усилий на значения узловых нагрузок Fi.

Характеристики бетона и арматуры

Бетон В40; γb2 = 0,9; Rb = 0,9·22 = 19,8 МПа;

Rbt = 0,9·1,4 = 1,26 МПа; Rbt,ser = 2,1 МПа; Eb = 32500 МПа;

Канаты класса К-7 d = 15 мм Rs = 1080 МПа;

Rs,ser = Rs,n = 1295 МПа; Es = 180000 МПа;

Арматура A – III Rs = Rsc =365 МПа; Es = 200000 МПа.

Таблица 6.1

Усилия в элементах фермы (кН)

6.3 Расчет нижнего пояса

Максимальное расчетное усилие N = 845 кН.

Определяем площадь сечения арматуры

γs6 = 1,15

Аsp = N/Rs·γs6 = 845000/108000·1,15 = 6,8 см2.

Принимаем 515 К-7 с Аsp = 5,66 см2.

Расчет нижнего пояса на трещиностойкость

Элемент относится к 3-й категории. Принимаем механический способ натяжения арматуры. Величину предварительного напряжения в арматуре sp при =0,05sp назначаем из условия sp+

Определяем потери предварительного напряжения в арматуре при sp=1.

Первые потери:

а) от релаксации напряжений в арматуре

1 = (0,22(sp/Rs,ser) – 0,1) ·sp = (0.22(1200/1300) - 0,1) ·1200=123,7МПа

б) от разности температур напрягаемой арматуры и натяжных устройств (при t=65)

2 = 1,25t = 1,25·65 = 81,25Мпа

в) от деформации анкеров (при = 2мм)

3 = Es·/l = 1,8·105·0,2/2500 = 14,5 Мпа

г) от быстронатекающей ползучести бетона при

bp/Rbp = 8,78/28 = 0,313 < = 0,75

6 = 40·0,85·bp/Rbp = 40·0,85·0,313 = 11Мпа,

где

bp = P1/Ared = 879,09 Н/ см2.

Приведенная площадь сечения

Ared = A + Asi* = 20·30 + 5,66·5,54 = 631,36 см2.

=Es/Eb=5,54,

Р1=Аs(sp-1-2-3)=5,66(1200-123,7-81.25-14,5)(100)=555019,6H=555,0196 kH

Первые потери составляют

los1 = 1 + 2 + 3 + 6 = 123,7 + 81,2 + 14,5 +11= 230,4Мпа

Вторые потери

а) от усадки бетона класса В40, подвергнутый тепловой обработки, 8=50Мпа

б) от ползучести бетона при

P1 = 5,66(1200-230,4)(100) = 548793,6H,

bp = 548,7936(1000)/631,36 = = 8,69 МПа

bp/Rbp = 8,69/28 = 0,31 < = 0.75

9 = 150·0,85·bp/Rbp = 150·0,85·0,31 = 39,6 МПа

Вторые потери составляют los2 = 8 + 9 = 50 + 39,6 = 89,6 МПа

Полные потери

los = los1 + los2 = 230,4 + 89,6 = 320 МПа

Расчетный разброс напряжений при механическом способе натяжения принимается равным:

где

sp = 0,05sp, np = 5 (515 К-7 ).

Так как sp = 0,036 < 0,1, то окончательно принимаем s p= 0,1.

Сила обжатия при

sp = 1 - sp = 1 – 0,1 = 0,9;

P = As(sp - los)sp = 5,66 (1200 - 320)0,9 = 4482 кН.

Усилие, воспринимаемое сечением при образовании трещин:

Ncrc = i(Rbt,ser(A + 2As) + P) = 0,85(2,1(10-1 )(20·30+2·5,54·5,66) + +4482 = 392,8кН,

где I = 0,85 - коэффициент, учитывающий снижение трещиностойкости вследствие жесткости узлов фермы. Так как Ncrc < Nn, то условие трещиностойкости не соблюдается, т.е.необходим расчет по раскрытию трещин.

Проверим ширину раскрытия трещин с коэффициентом, учитывающим влияние жесткости узлов i=1,15 от суммарного действия постоянной нагрузки и кратковременного действия полной снеговой нагрузки.

Приращение напряжения в растянутой арматуре от полной нагрузки

s = (Nn - P)/As = 845 - 155 /5,66 = 121 МПа,

где

P = sp(sp - los)As = 1·(1200 - 320)5,66 = 155 кH

Ширина раскрытия трещин от кратковременного действия полной нагрузки

- коэффициент, принимаемый для растянутых элементов 1,2;

l - коэффициент, принимаемый при учете продолжительного действия постоянных и длительных нагрузок, 1,5 кратковременных и непродолжительного действия постоянных и длительных нагрузок равным 1;

= 1,2 для канатов;

= As/b·h = 5,66/20·30=0,009;

d = 16 мм - диаметр К-7.

Тогда acrc = acrc1 - acrc2 + acrc3 = 0,143 – 0 + 0 = 0,143 < (0,15мм)

6.4 Расчет верхнего пояса

Nmax= 874,87кН;

b x h = 20 х 20 см;

l = 300 см;

Расчетная длина

l0 = 0,9·300 = 270 см;

l0/b = l0/h = 13,5 < 20.

Пояс рассчитывается на внецентренное сжатие с учетом только случайных эксцентриситетов

ea = 1 см;

ea (1/30)·h = (1/30)·20 = 0,66 см;

ea l/600 = 300/600 = 0,5 см;

ea 1 см.

Проверяем несущую способность сечения при e0 ea

N n·[RbA + Rsc(As + A’s)]

где

= в + 2(r - в)v

Предварительно задаемся по конструктивным соображениям процентом армирования = 1% и вычисляем

As + A’s = А = 0,01·20·20 = 4 см2.

Что соответствует 412 A-III с Аs = 4,52 см2

;

N1e / N = 647,34/874,87 = 0,74;

в = 0,902; r = 0,91

Тогда

= 0,902 + 2(0,91 – 0,902)·0,21 = 0,905.

Подставляем полученные значения:

874870 0,905[1980·400 + 36500·4,52] = 896067 Н – условие удовлетворяется.

Определяем

I = 20·203/12 = 13333,33 см4;

α = Es/Eb = 2·105/0,325·105 = 6,154;

= 0,01;

Is = ·b·h0·(0,5h – a)2 = 0,01·20·16·(0,5·20 - 4)2 = 115,2 см4;

М1ld = Мld + Nld(h0 – a)/2 = 0 + 647,34(16 - 4)/2 = 3884,04 кН·см;

М1 = 0 + 874,87(16 - 4)/2 = 5249,22 кН·см;

l = 1 + β·М1ld/М1 = 1 + 1·3884,04/5249,22 = 1,74;

δl = e0/h = 0,01/0,2 = 0,05;

δl,min = 0,5 – 0,01·270/20 – 0,01·0,9·22 = 0,167.

Принимаем δl = δl,min = 0,167.

e = e0· + 0,5·h – a = 0,01·2,86 + 0,5·0,2 – 0,04 = 0,0,886 м = 8,86 см.

Граничное значение относительной высоты сжатой зоны бетона

ω = 0,85 – 0,008 γb2Rb = 0,85 – 0,008·0,9·22 = 0,692

Относительная продольная сила

δ1 = а/h0 = 4/16 = 0,25

Следовательно, при принятом сечении 20 х 20, арматура не требуется. Оставляем размер сечения верхнего пояса одинаковым с нижним поясом и армирование 512 A-III с Аs = 4,66 см2

6.5 Расчет элементов решетки

Рассмотрим растянутый раскос №20

Nmax = 89,29 кН;

Аs = N/Rs = 89290/365·100 = 2,45 см2.

Принимаем 410 А-III с Аs = 3,14 см2.

Коэффициент армирования

= Аs/А = 3,14/10·20 = 0,016 = 1,6% > min = 0,1%.

Остальные растянутые раскосы и стойки армируем конструктивно

48 А-III с Аs = 2,01 см2.

= Аs/А = 2,01/10·20 = 0,01= 1% > min = 0,1%.

Несущая способность

Nc = Rs·Аs = 365·100·2,01= 73,37 кН.

Стойки №9, №29 армируются также, как и раскосы №19 и №20 - 410 А-III с Аs = 3,14 см2.

Рассмотрим сжатый раскос №11

Nmax = - 232,62 кН;

l = 3,55 м;

l0 = 0,9∙355 = 319,5 см;

ea = h/30 = 0,33 см;

ea = l0/600 = 319,5/600 = 0,53 см, но не менее 1 см. Принимаем

ea = 1 см;

l0/h = 319,5/10 = 31,95 > 20.

где

e = e0η + h/2 – a = 1·1 + 10/2 – 3,5 = 2,5 см;

s0 = 0,5bh2 = 0,5·20·102 = 1000 см3.

Принимаем из конструктивных соображений 8 А-III с Аs = 2,01 см2.

= Аs/А = 2,01/10·20 = 0,01 = 1% > min = 0,1%.

Аналогично армируем все остальные сжатые элементы решетки, так как усилия в них меньше чем для рассчитанного раскоса.

6.6 Конструирование элементов фермы

Расчет узлов

Опорный узел (рис. 8.1, а)

В опорном узле подбираются:

- дополнительная продольная ненапрягаемая арматура, компенсирующая понижение расчетного усилия в напрягаемой арматуре из-за недостаточной анкеровки последней в узле;

- поперечные стержни, обеспечивающие прочность по наклонным сечениям.

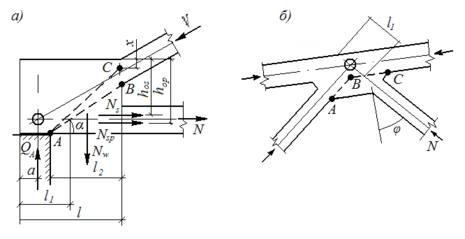

Рис. 6.1. К расчёту узлов фермы: а – опорного узла; б – промежуточного узла

Требуемая площадь дополнительной ненапрягаемой арматуры

Принимаем 412 А-III с Аs = 4,52 см2.

Требуемая длина анкеровки ненапрягаемой арматуры

lan = 35d = 35·12 = 420 мм, меньше ее фактической длины

Расчет на отрыв по наклонному сечению АВ

Принимаем в опорном узле два каркаса, располагая их у противоположных граней узла; шаг поперечных стержней в каркасе 100 мм. Тогда наклонное сечение пересекает

n = 2·8 = 16 стержней

Требуемая площадь сечения одного поперечного стержня

где

Nsp = RspAspl’p/lp = 1080·566·580/1500 = 236,36 кН;

Ns = RsAsl1а/lar = 365·452·1 = 165 кН.

Принимаем 6 А-III с Аs = 0,28 см2.

Расчет на изгиб по наклонному сечению АВ

где β – угол наклона приопорной панели верхнего пояса tg β=145/290=0.5 и β=26,36, sin β=0,448;

l = 1150 мм – длина опорного узла;

zsw = (l2 - 100)/2 = (850 - 100)/2 = 375 мм – расстояние от центра тяжести сжатой зоны до равнодействующей усилий в поперечной арматуре узла;

а = 150 мм – расстояние от торца до центра опорного узла;

l2 = l – 300 = 1150 – 300 = 850 мм;

h0p = hsup – 0,5·h = 800 – 0,5·300 = 650 мм.

.

Принимаем 6 А-III с Аs = 0,28 см2.

Промежуточный узел нижнего пояса (рис. 6.1, б)

Фактическая длина заделки

l1 = 280 мм;

Длина линии отрыва

l2 = 645 мм;

Принимаем шаг поперечных стержней 100 мм.

Количество поперечных стержней

n = 645·2/100 – 2 = 12 шт.

Требуемая площадь сечения одного поперечного стержня

где k2 = 1,1 – для данного узла нижнего пояса;

= 63,24;

а = 3·d = 3·10 = 30 мм;

lan = 35·d = 35·10 = 350 мм;

.

Объединяем стержни в каркас с помощью цельноугольного окаймляющего стержня площадью сечения

Принимаем окаймляющий стержень 10 А-III с Аs = 0,785 см2.

Расчет монтажного узла

Две части фермы соединяются накладками с помощью сварки. Расчет заключается в определении длины накладки из условий размещения сварного шва.

Длина шва

Np = N/n – число сварных швов

Np = 805.44/4 = 201.4 кН.

Принимаем длину накладки 7 см.

Верхний пояс и элементы решётки армируются пространственными каркасами, собранными из плоских с применением контактной точечной сварки. Диаметры продольных стержней принимаются в соответствии с расчётом не менее 10 мм, поперечные и соединительные стержни диаметром мм класса А-I с шагом не более 20d и не менее 500 мм (для сжатых элементов фермы). Узлы ферм армируются пространственными каркасами, которые образуются за счёт перегиба поперечных стержней плоских каркасов. Окаймляющие стержни этих каркасов выполняются цельногнутыми диаметром не менее 10 мм и стыкуются у верхних граней опорного и промежуточных узлов верхнего пояса и нижних граней промежуточных узлов нижнего пояса. В опорных узлах применяется дополнительное армирование в виде анкерных стержней закладных деталей, хомутов и сеток косвенного армирования Ø6 с шагом 100 мм на длине не менее 200 мм от торца фермы. Длина заделки арматуры растянутых элементов решётки в пределы вута и пояса должна быть не менее k1·40d и не менее 300 мм, а сжатых – не менее 15d (K1 = σs/Rs, d – диаметр стержней). Усиленная анкеровка растянутой арматуры решётки достигается приваркой арматурных коротышей длиной 6d или петель. Напрягаемая арматура распределяется по сечению нижнего пояса равномерно с соблюдением минимальных расстояний между осями стержней (60 …80 мм в зависимости от диаметра стержня или каната). По длине нижнего пояса вокруг напрягаемой арматуры устанавливаются замкнутые хомуты с шагом не более 500 мм. Обычно это достигается установкой двух встречных П-образных каркасов. Длина каркасов принимается сравнительно небольшой с тем, чтобы они не препятствовали укорочению нижнего пояса при его обжатии усилием в напрягаемой арматуре.

Список литературы

1. В.Н.Байков, Э.Е.Сигалов Железобетонные конструкции: Общий курс – Учебник для вузов. – изд. 4-е., перераб. М: Стройиздат, 1985. – 728с.

2. Горев В.В. Металлические конструкции – изд.2-е, т.2.М: Высшая школа, 2002. – 527с.

3. СниП 2.01.07-85*. Нагрузки и воздействия.

4. СНиП 2.03.01 -84* Бетонные и железобетонные конструкции

1

Характеристики

Список файлов курсовой работы
