Ксм – коэффициент сменности;
Ксм=656/474=1,38
График движения рабочих равномерно распределяется на весь период работ.
В период общестроительных работ основные механизмы работают:
Бульдозер ДЗ – 27:
Экскаватор ЭО – 505:
Кран самоходный КБ-100:
Подъёмник:
График поступления основных конструкций на объект составлен на основании календарного плана. На объекте предусмотрена организация складского хозяйства. Ориентировочный запас местных строительных материалов принимаем в размере 3–5 дней. Поставщик ж/б изделий – ЖБИ-2 г. Калининграда. Раствор, бетон доставляет также завод ЖБИ -2 в дни потребления ж/б конструкции в день начала работ. Продолжительность завоза определяем исходя из количества рейсов автотранспорта, его габаритов и грузоподъемности, а от общего количества необходимых изделий.
2.9 Организация строительной площадки
Строительство здания намечено вести подрядным способом силами ООО «КСК». Доставка рабочих на объект осуществляется транспортом предприятия. Строительство предусматривается календарным планом.
В подготовительный период выполняют работы, после которых приступают к строительству:
перенос существующих сетей проходящих по участку;
геодезическая разбивка участка.
В этот же период осуществляется подготовка строительно-монтажной организацией, которая предусматривает заготовку строительных материалов, пополнения парка машин и механизмов, подготовка рабочих кадров.
Основные работы осуществляются в два этапа:
Возведение подземной части здания.
Прокладка наружных сетей.
Возведение надземной части здания;
возведение несущих стен и перегородок;
монтаж сборных ж.б. изделий и металлоконструкций;
монтаж перекрытий и сборных ж.б. элементов лестницы;
заполнение дверных и оконных проемов;
специальные работы и устройство кровли;
отделочные работы;
установка электромонтажного и санитарно-технического оборудования.
Благоустройство и озеленение территории.
Выбор монтажных механизмов зависит от размеров и конфигурации здания в плане, объёмов работ, сроков их выполнения и веса поднимаемых элементов.
Подбор башенного крана:
При организации строительного производства необходимо проводить спец. работы по охране окружающей среды:
По предотвращению загрязнения воздуха, воды и почвы.
Максимальное сохранение древесных кустарников и растительности.
Обеспечение рекультивации земель.
Не допускается сжигание отходов на строительной площадке или их остатков, в частности рулонных материалов на битумной основе, изоляционных материалов, красителей, автопокрышек и т.д. Сбрасывать с этажей зданий отходы и мусор можно только с применением закрытых лотков. Для предотвращения загрязнения поверхностных и подземных вод, необходимо при мытье автотранспорта улавливать загрязненную воду. Все производственные и бытовые стоки, образующиеся на строительной площадке, должны быть очищены и обезврежены. Не допускается выпуск воды со строительной площадки непосредственно на склоны, без надлежащей защиты от размыва. На территории строящегося объекта не допускается непредусмотренная проектной документацией вырубка древесно-кустарниковой растительности и засыпка грунтом корневых ниш и стволов деревьев. Все предприятия, ведущие строительство на сельхоз землях, должны привести их в природное состояние в ходе работ, а при невозможности после завершения всех работ, в течении года. Приведенный перечень мероприятий по охране природы должен быть уточнен и отражен в принятом решении документации.
| Наименование | Тип | Область применения | Потребность | ||
| 1 кв. | 1 кв. | 1 кв. | |||
| Бульдозер | ДЗ – 27 | Планировка площадки и обратная засыпка | + | ||
| Экскаватор | ЭО – 505 | Разработка котлована | + | ||
| Кран | КБ-100 | Подземная и надземная часть | + | + | |
| Автомобили | Транспортировка строительных изделий и конструкций | + | + | ||
| Компрессор | СО – 24 | Сжатый воздух | + | + | |
| Сварочный агрегат | СГЕ – 24 | Электродуговая сварка | + | + | |
Определение площадей временных зданий и сооружений производится по максимальной численности рабочих на строй площадке и нормативной площади на 1 человека численности работающих, определяется по формуле:
– численность рабочих
– численность инженерно-технических работников
– численность младшего обслуживающего персонала
– численность служащих
| Временные здания | Кол-во рабочих | Кол-во полз-ся в % | Площадь помещения, м² | Размер врем. зданий | Тип времен здания | |
| На 1 рабочего | общее | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1. Контора | 6 | 100 | 4 | 24 | 3×8 | Вагончик |
| 2. Комната отдыха | 44 | 100 | 0,75 | 33 | 3×11 | Вагончик |
| 3. Проходная | – | – | – | 6–9 | 3×2 | Сборно-щитовой |
| 4. Гардеробная | 44 | 70 | 0,7 | 21 | 3×7 | Вагончик |
| 5. Душевая | 44 | 50 | 0,54 | 12 | 3×4 | Вагончик |
| 6. Умывальная | 44 | 50 | 0,2 | 4 | 2×2 | Сборно-щитовой |
| 7. Столовая | 44 | 50 | 1 | 22 | 5,5×4 | Сборно-щитовой |
| 8. Медпункт (на 1 фельдшера) | – | – | – | 24,3 | 3×8 | Вагончик |
Для правильной организации складского хозяйства на строительной площадке необходимо предусмотреть:

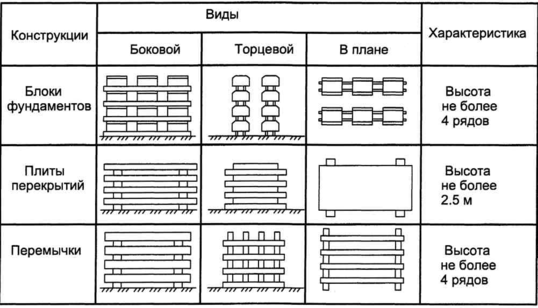

Открытые площадки для хранения кирпича, ж/б конструкций и других материалов и конструкций на которые не влияют колебания температуры и влажности.
Навесы для столярных изделий, рулонных материалов, асбестоцементных листов и т.д.
Закрытые склады для хранения лакокрасочных материалов, химикатов, войлока, мин. ваты, стекла, фанеры и т.д.
Площадь складов расчитываем на максимальный заполнение их заполнение, за весь период строительства.
1. Полезная площадь открытых складо без проходов оределяется по формуле:
м²
м²
– запас материалов на складе
q – количество материала укладываемое на 1 м² площади склада
Общая площадь склада:
м²
Полезная площадь складов под навесом без проходов оределяется по формуле:
м² (оконные и дверные блоки)
Общая площадь склада:
м²
Полезная площадь закрытых складов без проходов оределяется по формуле:
м² (паркет)
Общая площадь склада:
м²
На строительной площадке вода расходуется на хозяйственные, производственные нужды и пожаротушение
Полная потребность в воде:
Qобщ=Qпр+Qхоз+Qпож
Qпр – производственные нужды;
Qхоз – хозяйственно-бытовые нужды;
Qпож – пожарные нужды.
1) Расход воды на хозяйственные нужды
Qхоз =Nр/3600*(N1*R1/8,2 + N2*R2), где
Nр – наибольшее количество воды в смену;
N1 – норма потребления воды на 1 чел. в смену (20–25 л с канализацией, 10–15 л – без нее);
N2 – норма потребления воды для принятия душа, 30–40 л;
R1 – коэффициент неравномерности водопотребления равный 2,7;
R2 – коэффициент неравномерности водопотребления равный 0,3–0,4.
Qхоз =26/3600*(20*2,7/8,2 + 40*0,4)=0,17 (л/сек)
Расход воды на производственные нужды
Qпр= (1,2*∑Qср* R3)/8*3600, где
Qср – средний расход воды на производственные нужды;
1,2 – коэффициент на неучтенное потребление;
R3 – коэффициент неравномерности водопотребления равный 1,5.
Средний расход воды на производственные нужды
| Потребители воды | Ед. изм | Кол-во | Норма расхода | Общий расход в смену |
| Поливка бетона | м3 | 8 | 200 | 1600 |
| Оштукатуривание на готовом растворе | м2 | 1700 | 6 | 10200 |
| Малярные работы | м2 | 150 | 1 | 150 |
| Автомобиль | шт. | 1 | 500 | 500 |
=12450 л/сек
Qпр =1,2*12450*1,5/8*3600=0,78 л/сек
Расход воды на пожарные нужды
Принимается в зависимости от площади строительной площадки S≤30 га – 10 л/сек, S≤50 га – 15 л/сек, принимаем Qпож=10 л/сек
Расчет диаметра водопроводной трубы
