Вимоги до підготовлених для облицювання підстав:
- поверхні бетонні і цегельні з повнорозмірними швами повинні мати насічку (поверхні стенів, викладені в пустошовку, не вимагають насічку);
- будь-які поверхні необхідно перед їх облицюванням очистити, промити і перед нанесенням склеювального прошарку водних складів зволожити;
- перед облицюванням в приміщеннях виробити забарвлення стель і площини стенів над облицьовуваною поверхнею.
В межах захватки встановлюються всі рядові плитки, кутові плитки встановлюються після облицювання на всю висоту однієї поверхні стіни. Закінчивши облицювання стіни, ланка виробляє облицювання укосів на цій же захватці, після чого переходить на наступну захватку. Плінтусні плитки встановлюються після пристрою чистої полови в приміщенні. Сортування плиток по розмірах і забарвленнях виконується на дерев'яному верстаку розміром 1600×800×800 мм. Сортування плиток по розмірах виконується за допомогою шаблону.
До металевої або дерев'яної підстави кріпиться металева ступінчаста стійка, дві шпильки для упору плиток. При калібруванні плитку однією гранню упирають в шпильки і, опускаючи на ступінчасту стійку, стежать до якого рівня опуститься плитка. Рівні виконані з міліметровою різницею. Відкалібровані плитки укладаються на ребро в контейнери для перенесення по 50 штук в кожен контейнер.
Розмітка поверхні стенів під облицювання і установка струнних маяків виконується в наступному порядку: виробляється провішування стенів схилом; виносяться відмітки чистої підлоги і встановлюються струнні маяки.
Установка плиток виконується від низу до верху. Нижній ряд плиток встановлюється на дерев'яні рейки, укладені ланкою по відмітках чистої підлоги. Спирається 2-го і всіх подальших рядів виробляється на нижчих ряди. Тильна сторона плиток перед установкою очищається від пилу і змочується мокрою кистю. Розчин на плитки наноситься рівномірним шаром плитковою лопаткою в кількості, достатній для заповнення всього простору між плитками і облицьовуваною поверхнею. Плитка з шаром розчину підноситься до місця установки, обертається у вертикальне положення, притискається до облицьовуваної поверхні.
Шви облицювання мають бути рівними, однакової ширини.
Після облицювання поверхні мають бути очищені від напливів розчину негайно, при цьому поверхні глазурованих плит промиті гарячою водою.
Заповнення швів між плитками виконується поле тверднення розчину, шви заповнюються за допомогою дерев'яної терки, підбитою губчастою гумою, виступаючою за краї терки. Потім на заповнені розчином шви тонким шаром наноситься крейдяне молоко. Після висихання крейда віддаляється спочатку вологим, а потім сухим дрантям.
Обробка ділянки і всієї поверхні інтер'єру облицювальною плиткою різного кольору, фактури, текстури і розмірів повинна вироблятися з підбором всього малюнка поля облицювання відповідно до проекту.
4. Якість облицювання поверхні стенів визначається відповідністю технічним вимогам СНіП 3.04.01-87.

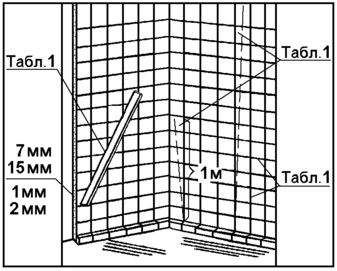

Відхилення облицювань, що допускаються, не повинні перевищувати норм, приведених в таблиці 1.
Рисунок 2. Заповнення швів між плитками
Відхилення облицювань, що допускаються, не повинні перевищувати норм, приведених в таблиці 5. Товщина склеювального прошарку з розчину – 7 мм, але не більше 15 мм.
Поверхня всього облицювання має бути жорсткою.
Горизонтальні і вертикальні шви облицювання мають бути однотипні і рівномірні по ширині.
Простір між стіною і облицюванням має бути заповнений розчином.
Не допускаються:
- сколи в швах більше 0,5 мм;
- тріщини, плями, потьоки розчину і висоли.
Таблиця 5. Відхилення облицювань, що допускаються
| Відхилення, що допускаються | |||||||
| від вертикалі | |||||||
| Види фанерованої поверхні | на 1 м довжини, мм | на поверх, не більш, мм | розташування швів від вертикалі і горизонталі, на 1 м довжини, мм | незбіжність профілю на стиках архітектурних деталей і швів, мм | нерівності площини (при контролі двометровою рейкою), мм | ширина шва облицювання, мм | |
| Керамічним скло- керамічним і ін. виробами в облицюванні | |||||||
| - внутрішньою | 1,5 | 4 | 1,5 | 3 | 2 | 0,5 | |
Таблиця 6. Состав операцій і засоби контролю якості робіт
| Етапи робіт | Контролюємі операції | Контроль (метод, об'єм) | Документація |
| Підготовка поверхні | Перевірити: - наявність документа про якість на матеріали; - підготовку поверхні до облицювання (знепилювання, виправлення нерівностей і відхилень по вертикалі, насічка); - правильність провішування поверхні стенів і установки маяків і направляючих рейок; - сортування плиток по кольорах і відтінках | Візуальний Візуальний вимірник То ж Візуальний | Паспорт і (сертифікати), загальний журнал робіт |
| Виконання облицювальних робіт | Контролювати: - товщину, сплошность і рівність підстилаючого шару розчину; - дотримання малюнка поверхні згідно проекту; - щільність прилягання плиток до поверхні підстилаючого шару; - рівність фанерованої поверхні стенів; - прямолінійність і ширину швів між плитками; - заповнення швів розчином | Візуальний, вимірник Візуальний То ж Вимірник не менше 5 вимірів на 50-70 м поверхні То ж Візуальний | Загальний журнал робіт |
| Приймання виконаних робіт | Перевірити: - зовнішній вигляд фанерованих поверхонь (відсутність плям, сколовши, тріщин, однотонність кольорів плиток, дотримання малюнка); - рівність поверхні; - прямолінійність і однотипність горизонтальних і вертикальних швів, розміри і заповнення швів; - міцність зчеплення плиток з підставою. | Візуальний Вимірник Візуальний вимірник Простукуванням | Акт приймання виконаних робіт |
| Контрольно-вимірювальний інструмент: рейка, схил, рівень, лінійка металева, метр сталевий | |||
| Операційний контроль здійснюють: майстер (виконроб) Приймальний контроль здійснюють: працівники служби якості, майстер (виконроб), представники технагляду замовника | |||
Склад по професіях і розподіл роботи між членами ланок
| Склад ланки по професії | Кількість чоловік | Перечень робіт |
| Обліцовщики-плиточники | 3 | Сортування плиток по розмірах і кольорі; провішування поверхні стенів з установкою струнних маяків, установка плиток на розчин, перерубування і підгострювання кромок перерубаних плиток, заповнення швів і очищення готової поверхні розчину |
2.3 Технологія і організація процесу укладання однобарвного мозаїчного покриття
Керамічні плитки для мозаїчної полови (ГОСТ 6140-52) випускають квадратними з розміром сторін 23 і 48 мм і прямокутні розміром 23(48 мм, наклеєними на листи крафт-паперу розміром 398(598 мм, звані картами килимової мозаїки. Плитки випускаються марок А і Б. Перші, такі, що мають товщину 8 мм і водопоглинання, що не перевищує 1%, призначені для полови в приміщеннях з інтенсивним рухом; другі - завтовшки 6 мм і з водопоглиненням в межах 4% – для полови в житлових і комунально-побутових будівлях. Карти килимової мозаїки можуть бути однобарвними і багатоколірними.
Робоче місце, де виробляється приготування розчинів, є вузол розчину, схема якого показана на рис. 3.
Робочим містом, де виробляється укладання мозаїчного покриття, є само приміщення, де до початку робіт мають бути приготовані необхідні інструменти і пристосування.
Робота по пристрою прошарку і укладанню мозаїчного покриття виконується ланкою у складі двох що вчаться. Кожен з учнів повинен освоїти всі операції трудового процесу, для цього у міру освоєння одних операцій слід переходити на інших.
Таблиця 7. укладанню мозаїчного покриття
| Найменування операцій | Прийоми виконання операцій |
| Установка маякових рейок | Маякові рейки встановити на відстані 1,5 м один від одного. Першу рейку встановити уздовж одного із стенів по рівню і укріпити її цементним розчином. Останні рейки встановити на вказаній відстані від першої також по рівню, укріплюючи їх на розчині. Рейки встановити так, щоб товщина прошарку складала 20 мм, якщо із цього приводу немає особливих вказівок |
| Приготування розчину для прошарку | Готується цементний розчин для прошарку. Склад розчину приймається 1:3 або по вказівці майстра, якщо проектом передбачений інший склад розчину |

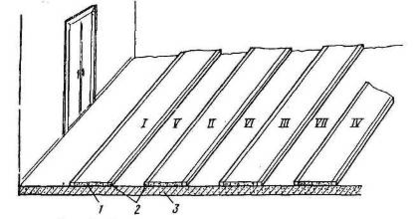

| Пристрій прошарку | У великих приміщеннях, де укладено декілька маяків, прошарок владнують послідовно смугами через одну. При одній або двох смугах прошарок влаштовується відразу у всьому приміщенні. Доставлений в змінній тарі готовий розчин викласти на смугу між маяками. Розкласти розчин лопатою і розгребти граблями на товщину маяків. Розчин, що вирівнюється, ущільнити віброрейкою С-810, зрізуючи розчин там, де його багато, і додаючи там, де він бракує. Малюнок 3. Укладання прошарку під мозаїчне покриття: 1. Прошарок з цементного розчину; 2. Маякові рейки; 3. Підстилаючий шар Після схоплювання розчину зняти маяки і приступити до укладання смуг, де прошарок не влаштовувався, керуючись укладеними смугами як маяками. Якщо прошарок влаштовувався не через смугу, то вирубати маяки і закласти борозни. |
| Установка маякових рейок | Установку маякових рейок для укладання террацевого складу виробляють так само, як і для укладання прошарку. Рейки повинні мати трапецеїдальний перетин і встановлювати їх слід потовщеною підставою вгору для вільного видалення після укладання складу |
| Приготування террацевого складу | Аби мозаїчне покриття було однорідним за кольором і структурі, суху суміш готують одночасно для всієї площі приміщення. Змішаний з пігментами цемент двічі просіюють через сито з сіткою №02. Кам'яну крихту перед приготуванням суміші ретельно промити від грязі і пилу. При приготуванні террацевого складу на 1 вагову частину цементу слід брати приблизно 0,5 частин води |
| Укладання террацевого шаруючи | Доставлена в змінній тарі террацева суміш совком викладається в смуги між маяковими рейками. Її розрівнюють лопаткою і перевіряють правилом. Террацеву суміш розрівнювати правилом не можна, оскільки при цьому з підвищених місць в знижених переміщається крупна крихта, що порушує рівномірний розподіл її в розчині. Аби заповнити западини, слід в них додати суміш і розрівняти її кельмою. Укладена суміш ущільнюється віброрейкою до тих пір, поки вона не перестане бути рухливою. Мал. 4. Візок із знімними контейнерами Мал. 5. Розрівнювання террацевого розчину лопаткою плиточника У невеликих приміщеннях або важкодоступних місцях суміш можна ущільнювати уручну катками або трамбуванням трамбівкою вагою не менше 10 кг. Уплотняя мозаїчне покриття, переміщають каток перед собою і назад від одного крайнього положення рук до іншого. Таким чином, прокатують всю підлогу в одному напрямі, потім цю ж операцію повторюють в іншому напрямі. Чим більше трамбують або ущільнюють шар мозаїчного покриття, тим пів буде міцніше в експлуатації. Цементне молоко, що виступило через деякий час, обережно видаляють ганчіркою або кистю-макловицей. Повторно вирівняти і згладити покриття гладилкою. Витягувати і очистити маякові рейки, заповнити і ретельно утрамбувати смуги витяганні маякових рейок і загладити закладення в одну площину із загальною поверхнею покриття. Цементне молоко, що виступило, видалити кистю-макловицей. Мал. 6. Ущільнення мозаїчного покриття катком Мал. 7. Видалення цементного молока з мозаїчного покриття |
2.4 Технічні вимоги до якості
