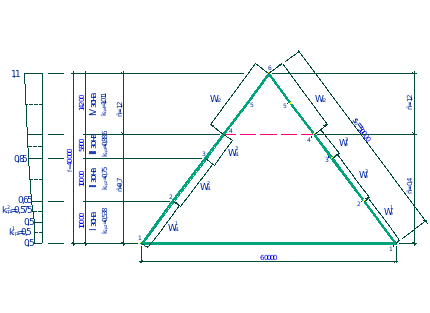

Рис. 3 Схема аэродинамических коэффициентов и коэффициентов k.

Статический расчет плиты покрытия

Фанерные панели рассчитываются только на воздействия нагрузок как плиты, свободно лежащие на двух опорах, и как элементы цельного коробчатого сечения, приведенного к наиболее напряженному материалу – фанере.

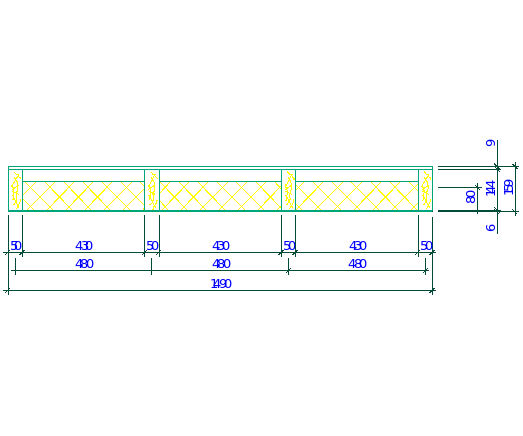

Рис.4 Поперечное сечение плиты

Ширина площадки опирания на верхний пояс несущей конструкции 8 см, расчетный пролет плиты: .

Плита рассчитывается как балка на 2-х опорах.

Равномерно распределенная нормативная нагрузка равна = 4,3631,5 = 6,545 кН/м;

Равномерно распределенная расчетная нагрузка равна = 6,1301,5 = 9,195 кН/м;

Расчетный изгибаемый момент: ;

Поперечная сила: ;

Определение геометрических характеристик расчетного сечения плиты

Расчет конструкции плиты выполняем по методу приведенного поперечного сечения в соответствии с п.4.23 СНиП II-25-80 Деревянные конструкции [3].

Приведенная ширина панели

= 0,93b_o+4b_p= 0,9129 + 20= 136,1 см;

где = 343= 129 см – суммарная ширина фанерных полок,

= 45 =20 см – суммарная ширина ребер панели,

Площадь поперечных сечений:

- верхней полки 0,9136,1= 122,49 см²;

- нижней полки 0,6136,1= 81,66 см²;

Отношение модуля упругости материалов полок и ребер

; ;

Площадь сечения панели, приведенная к материалу и ширине верхней полки

= 81,661,12+122,49+2881,18= 553,79 см²;

Расстояние от нижней грани панели до центра тяжести приведенного сечения

см;

Расстояние от верхней грани панели до центра тяжести приведенного сечения h - y_o= 15,9 - 8,25 = 7,65 см.

Приведенный момент инерции (собственными моментами инерции фанерных полок пренебрегаем):

=122,49(7,65-0,45)²+81,661,12(8,25-0,3)²+(514,4³/12)1,18++2881,18(8,25-0,6-14,4/2)²=18070 см⁴;

Приведенные моменты сопротивления

см³; см³;

Напряжения и прогибы

- в нижней полке

,

=1,35 кН/см² – расчетное сопротивление фанеры на растяжение, табл. 10 СНиП II-25-80 Деревянные конструкции [3];

=0,6 – наличие стыков фанерных листов по длине панели.

.

- напряжения скалывания в клеевых швах между шпонами фанеры

,

=0,06 кН/см²– расчетное сопротивление скалыванию клеевых швов между шпонами фанеры, табл. 10 СНиП II-25-80 Деревянные конструкции [3];

.

- устойчивость верхней сжатой полки

,

,

=1,0 кН/см² – расчетное сопротивление фанеры сжатию, табл. 10

СНиП II-25-80 Деревянные конструкции [3];

.

- Проверка верхней полки панели на местный изгиб от действия сосредоточенной силы Р=1,01,2=1,2 кН. Фанерную полку рассчитываем как пластинку, защемленную в местах приклейки к ребрам.

Груз Р считаем распределенным на ширину 100 см.

;

;

=0,5 кН/см² – расчетное сопротивление фанеры на изгиб поперек волокон рубашки, табл. 10 СНиП II-25-80 Деревянные конструкции [3];

.

- прогиб панели от нормативной нагрузки

;

Проверка панели на жесткость

;

;

.

Вывод: Подобранное сечение удовлетворяет условиям прочности и жесткости.

Расчет арки

Зерносклад пролетом 60 м представляет собой стрельчатую арку. Геометрическая схема – трехшарнирная статически определимая арка.

Сбор нагрузок на несущие элементы арки

Несущий элемент арки – клееная деревянная балка прямоугольного сечения.

Шаг арок – 3 м.

Ширина сбора нагрузок – 3 м.

Постоянные нагрузки

Нормативная нагрузка от собственной массы несущей конструкции вычисляется приблизительно по эмпирической формуле:

кН/м²;

k_см= 3 – коэффициент собственной массы конструкции;

кН/м² – нормативная нагрузка от массы покрытия;

кН/м² – нормативная снеговая нагрузка;

кН/м²;

Сосредоточенный груз от тельфера P^н=30 кН, P=30·1,2=36 кН

Подсчет нагрузки сводим в табл.6.

Табл. 6 Нагрузка на арку

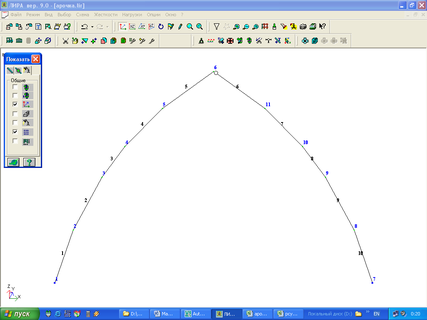

Рис.5 Схема арки

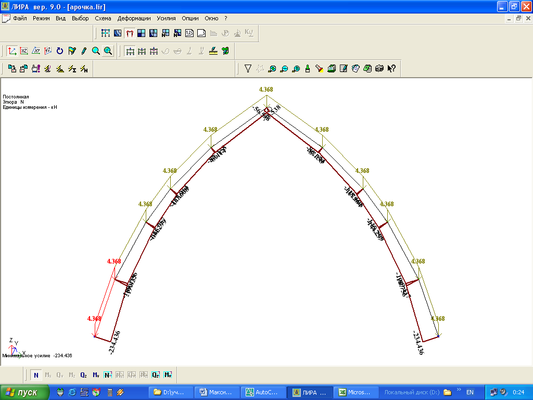

Рис.6 Эпюра продольных сил (постоянная нагрузка)

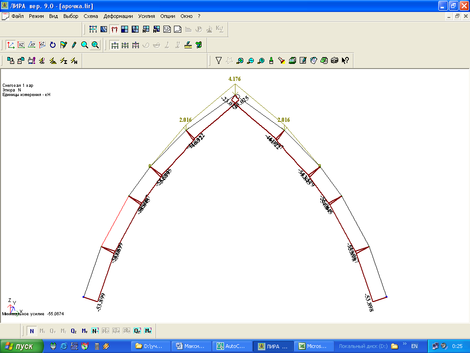

Рис.7 Эпюра продольных сил (Снеговая нагрузка – 1 вар.)

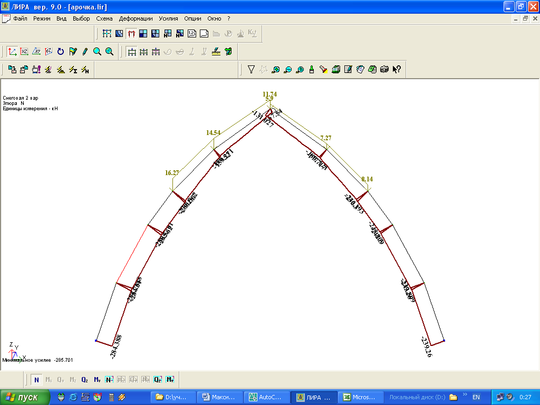

Рис.8 Эпюра продольных сил (Снеговая нагрузка – 2 вар.)

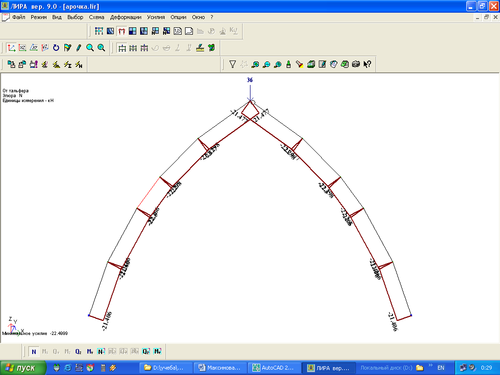

Рис.9 Эпюра продольных сил (от тельфера)

Расчет сочетаний нагрузок

Расчет сочетаний усилий производим по правилам строительной механики на ЭВМ с использованием расчетного комплекса "Лира Windows 9.0"

Сочетание нагрузок

Расчетные сочетания усилий принимаются в соответствии с п.п. 1.10.-1.13.СНиП 2.01.07-85*. Нагрузки и воздействия [1]. Расчет ведется на одно или несколько основных сочетаний.

Табл. 7 РСУ

Список используемой литературы

1. СНиП 2.01.07-85*. Нагрузки и воздействия. – М.:ГП ЦПП, 1996.- 44с.

2. СНиП 23-02-2003. Тепловая защита зданий.

3. СНиП II-25-80. Деревянные конструкции.- М., 1983.

3. СНиП II-23-81. Стальные конструкции: М., 1990.

4. Рохлин И.А., Лукашенко И.А., Айзен А.М. Справочник конструктора-строителя. Киев, 1963, с. 192.

5. А..В. Калугин. Деревянные конструкции. Учеб. пособие (конспект лекций).-М.: Издательство АСВ, 2003.-224 с., с илл.
