4. Сопротивление сечений
Общие характеристики
Группа конструкции по таблице 50* СНиП: 2
Сталь: C245 - лист 2-20 мм
Расчетное сопротивление стали Ry= 24,035 кН/см2
Коэффициент условий работы 1,1
Коэффициент надежности по ответственности 0,95
Предельная гибкость для сжатых элементов: 220
Предельная гибкость для растянутых элементов: 220
Сечение
Сечение: Трубы стальные бесшовные горячедеформированные, ГОСТ 8732-78 245x9
Геометрические характеристики сечения
| Параметр | Значение | ||
| A | Площадь поперечного сечения | 66,727 | см2 |
| Av,y | Условная площадь среза вдоль оси Y | 33,396 | см2 |
| Av,z | Условная площадь среза вдоль оси Z | 33,396 | см2 |
| Iy | Момент инерции относительно оси Y | 4652,32 | см4 |
| Iz | Момент инерции относительно оси Z | 4652,32 | см4 |
| It | Момент инерции при кручении | 9304,64 | см4 |
| iy | Радиус инерции относительно оси Y | 8,35 | см |
| iz | Радиус инерции относительно оси Z | 8,35 | см |
| Wy+ | Максимальный момент сопротивления относительно оси Y | 379,781 | см3 |
| Wy- | Минимальный момент сопротивления относительно оси Y | 379,781 | см3 |
| Wz+ | Максимальный момент сопротивления относительно оси Z | 379,781 | см3 |
| Wz- | Минимальный момент сопротивления относительно оси Z | 379,781 | см3 |
| Wpl,y | Пластический момент сопротивления относительно оси Y | 759,562 | см3 |
| Wpl,z | Пластический момент сопротивления относительно оси Z | 759,562 | см3 |
| ay+ | Ядровое расстояние вдоль положительного направления оси YU) | 5,692 | см |
| ay- | Ядровое расстояние вдоль отрицательного направления оси YU) | 5,692 | см |
| az+ | Ядровое расстояние вдоль положительного направления оси ZV) | 5,692 | см |
| az- | Ядровое расстояние вдоль отрицательного направления оси ZV) | 5,692 | см |
Длина элемента 10,0 м
Закрепление
Отношение l/L в плоскости XOY 0,7
Отношение l/L в плоскости XOZ 0,7
Результаты расчета по комбинациям загружений
Максимальные усилия
N = 268,42 кН
My = 0,06 Т*м
Результаты расчета
| Проверено по СНиП | Фактор | Коэффициент использования |
| п.5.12 | прочность при действии изгибающего момента My | 0,00556907 |
| пп.5.24,5.25 | прочность при совместном действии продольной силы и изгибающих моментов без учета пластики | 0,150115 |
| пп.6.15,6.16 | предельная гибкость в плоскости XoY | 0,381059 |
| пп.6.15,6.16 | предельная гибкость в плоскости XoZ | 0,381059 |
5. Кривые взаимодействия
Единицы измерения:
сил - кН
моментов - Т*м
Область изменения усилий

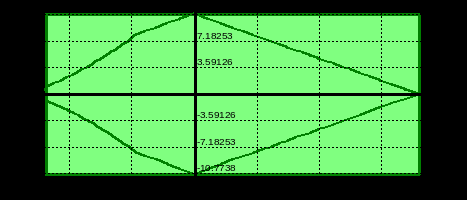

-1222,516 < N < 1856,986
-10,774 < My < 10,774
Область изменения усилий
-1222,516 < N < 1856,986
-10,774 < Mz < 10,774

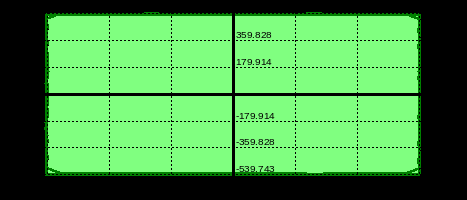

Область изменения усилий
-10,788 < My < 10,788
-539,743 < Vz < 539,743

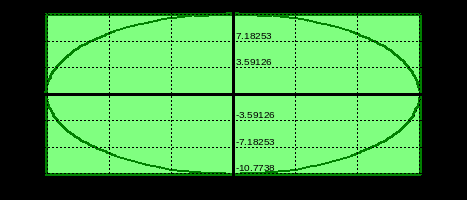

Область изменения усилий
-10,774 < My < 10,774
-10,774 < Mz < 10,774
Область изменения усилий
-10,788 < Mz < 10,788
-539,743 < Vy < 539,743
