обработки данного узла изделия (3 вариант)
| 1 | Выполнить влажно-тепловую обработку верхнего воротника(из основной ткани),соединить верхний воротник с К.П.М. | У | 5 | 1,53 | Утюг весом 6 кг, Пульвилизатор |
| 2 | Обмелить и обрезать неровности верхнего воротника по отлету и концам и наметить линии раскепов | Р | 5 | 2,84 | Вспомогательное лекало, мел |
| 3 | На нижнем воротнике с лицевой стороны (материал фильц) наметить контрольные линии притачивания концов верхнего воротника | Р | 4 | 1,37 | Вспомогательное лекало, мел |
| 4 | Верхний воротник наметать на лицевую сторону нижнего воротника лицевой стороной вверх , уравнивая срез отлета верхнего воротника с намеченной линией | Р | 3 | 2,46 | Игла, наперсток, Ножницы |
| 5 | Настрочить верхний воротник по отлету, совмещая контрольные меловые отметки | СМ | 4 | 3,16 | Машина 26 кл |
| 6 | Удалить строчку наметывания верхнего воротника на нижний | Р | 2 | 1,03 | Колышек, Ножницы |
| 7 | Приутюжить настроченный верхний воротник | У | 5 | 2.01 | Утюг весом 6 кг, Пульвилизатор |
| 8 | Концы верхнего воротника притачать к нижнему воротнику | М | 3 | 1,11 | JUKI DDL-5550 Ножницы |
| 9 | Высечь швы в углах и вывернуть углы воротника | Р | 1 | 0,930 | Ножницы |
| 10 | Концы верхнего воротника настрочить на нижний воротник | СМ | 3 | 2,65 | Машина 26 кл |
| 11 | Приутюжить воротник на прессе | у | 6 | 2,85 | Утюг 6кг |
| 12 | Обмелить и обрезать неровности нижнего воротника по стойке. | Р | 5 | 1,59 | Вспомогательное лекало, мел |
| 13 | Наметить контрольные линии на нижнем воротнике, на верхний воротник нанести надсечки для соединением с изделием | Р | 5 | 1,23 | Игла, наперсток, Ножницы |
| 14 | Наметить линию раскепов на подбортах, на горловине линию накладывания воротника | Р | 5 | 1,62 | Вспомогательное лекало, мел |
| 15 | Верхний воротник сметать по линии раскепов с подбортами | Р | 3 | 2,65 | Игла, наперсток, Ножницы |
| 16 | Верхний воротник стачать по линии раскепов с подбортами | М | 4 | 1,12 | JUKI DDL-5550 |
| 17 | Удалить строчу сметывания верхнего воротника с подбортами | Р | 1 | 1,03 | Колышек, Ножницы |
| 18 | Разутюжить швы стачивания верхнего воротника и подбортов по линии раскепов | У | 3 | 2,31 | Утюг весом 6 кг, Пульвилизатор |
| 19 | Вметать нижний воротник в горловину накладным швом | Р | 4 | 3,03 | Игла, наперсток, Ножницы |
| 20 | Нижний воротник настрочить по линии разметки | СМ | 3 | 2,08 | Машина 26 кл |
| 21 | Удалить строчку наметывания нижнего воротника | Р | 1 | 1,03 | Ножницы |
| 22 | Приутюжить шов настрачивания нижнего воротника, одновременно разутюживая швы стачивания подбортов с верхним воротником по линии раскепов | У | 5 | 3,14 | Утюг весом 6 кг, Спецколодка, Пульвилизатор |
| 23 | Высечь швы втачивания нижнего воротника и стачивания подбортов с верхним воротником по линии Раскепов в углах | Р | 3 | 0,630 | Ножницы |
| 24 | Стачать раскепы и шов втачивания нижнего воротника | М | 4 | 0,94 | JUKI DDL-5550 Ножницы |
| 25 | Приутюжить готовый воротник | Пр | 6 | 2,14 | ПСП-1 |

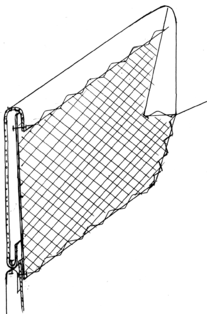

Дается сравнительная оценка методов по сокращению затрат времени, повышению производительности труда и качества обработки. Для детального анализа (рис. 3) приведены три варианта обработки воротника в мужском пальто.
1.
2.
3.
1
2
3
1
2
3
4
1
2
3
4
5
Сокращение затрат времени и повышение производительности труда определяют в зависимости от трудоемкости узла при различных методах обработки.
Рз.в.=(Тg-Тнов.)/Тg*100%
Рп.т.=(Тg-Тнов.)/Тнов.*100%,
Где: Тg – затрата времени по узлу при менее производительном
способе обработки, мин.;
Тнов - затрата времени по узлу при более производительном способе обработки, мин.
Экономическая оценка осуществляется путем сравнения наиболее трудоемкого метода обработки с другими предложенными вариантами. Результаты расчета представлены в табл. 6.
Таблица 6
Сокращение затраты времени и повышение производительности труда
| Показатели | Варианты методов обработки | ||
| 1 | 2 | 3 | |
| Затрата времени на обработку узла, Тобщ., мин | 43,8 | 44,6 | 46,4 |
| Сокращение затраты времени, Рзв, % | 5,6 | 3,8 | 0 |
| Повышение производительности труда, Рпт, % | 5,9 | 4,0 | 0 |
Степень механизации при обработке заданного узла, различными методами определяются в процентном соотношении времени механизированных операций к общей затрате времени на узел одежды (табл. 7):
См=Тм/Тобщ*100%
Где, См – степень механизации;
Тм – время механизированных операций, мин.;
Тобщ – время обработки узла;
Таблица 7
Степень механизации по вариантам обработки узла
| Показатели | Варианты методов обработки | ||
| 1 | 2 | 3 | |
| Общая затрата времени на обработку зла, Тобщ, мин. | 43,8 | 44,6 | 46,4 |
| Затрата времени на механизированные технологические операции, Тм, мин. | 7,3 | 10,3 | 11,06 |
| Степень механизации обработки узла, См, % | 16,6 | 22,8 | 23,8 |

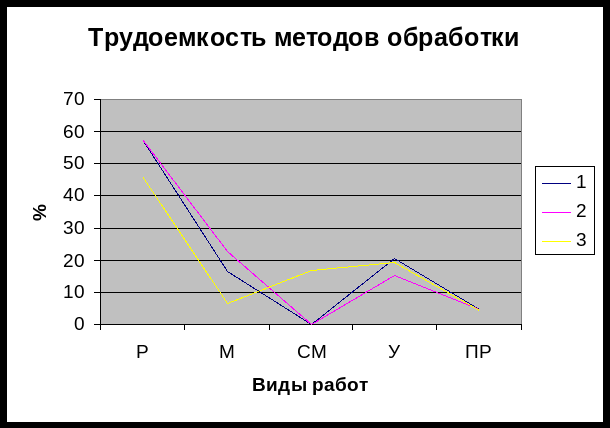

Дальнейший анализ выбранных методов обработки узла проводят по видам работ. Этот показатель характеризует эффективность методов обработки, на сколько велика доля механизированных работ в каждом варианте обработки. Для проведения данного анализа определяют доли времени по видам работ в общей трудоемкости изготовлении узла, по каждому варианту обработки. Полученные результаты заносят в табл. 8 и на графике рис. 4.
Таблица 8
Характеристика методов обработки узла по видам работ
| Вид работ | Доля работ различных видов в трех вариантах методов обработки, % | ||
| I | II | III | |
| Р | 57,5 | 57,8 | 46,1 |
| М | 16,6 | 23 | 6,8 |
| СМ | 0 | 0 | 17 |
| У | 20,6 | 15,5 | 19,3 |
| ПР | 4,8 | 4,7 | 4,6 |
Рис. 4
Анализ методов обработки, целесообразно проводить по отдельным этапам сборки узла одежды. Процесс обработки воротника состоит из трех этапов: обработка нижнего воротника, соединение его с верхним воротником и соединение воротника с горловиной изделия. Затраты времени по этапам обработки представлены в табл. 9 и на основании этих данных выполнен график рис. 5.
Таблица 9
Затрата времени по этапам обработки заданного узла
| Этапы обработки узла | Затраты времени по вариантам обработки, мин. | ||
| I | II | III | |
| Обработка нижнего воротника | 3,3 | 3,5 | 0 |
| Соединение нижнего воротника с верхним | 21,5 | 21,9 | 21,9 |
| Соединение воротника с горловиной | 19 | 19,2 | 24,5 |
| Общая затрата времени на обработку узла, Тобщ.мин. | 43,8 | 44,6 | 46,4 |
Рис. 5
Сравнительную оценку рассматриваемых методов, проводят по всем показателям для выявления основных факторов, по которым тот или иной метод обработки имеет достоинство. Основные факторы, определяющие выбор рациональных методов обработки и оборудования, представлены в табл. 10.
Таблица 10
