температура t = 280.4 град С

давление P=6.59 МПа;

удельная энтальпия i₀=2770 кДж/кг. Водо поступает в цилиндр высокого давления насоса, на выходе из которого пар имеет следующие параметры:

давление P=0.348 МПа;

удельная энтальпия i₁=2400 кДж/кг

В существующем большом разнообразии датчиков одной из подходящих для системы регулирования давления вода в камерах уплотнений является группа датчиков давления Метран-55.

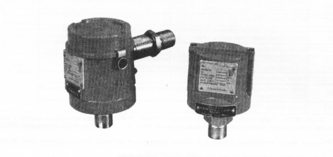

Рис. Датчики давления Метран-55

КодОКП42 1200

• Измеряемые среды:

жидкость, пар, газ, в т.ч. газообразный кислород и кислородосодержащие газовые смеси при давлении не выше 1,6 МПа, неагрессивные к материалам контактирующих деталей (сталь 12Х18Н10Т и сплав ВТ-9)

• Исполнения:

обыкновенное;

взрывозащищенное Ех, Вн

• Степень защиты от воздействия пыли и воды:

IP55

• Выходной сигнал:

0-5, 4-20, 0-20 мА;

4-20 мА - для исполнения "Ех"

• Масса датчика не более 0,5 кг

• Предел допускаемой основной погрешности

±0,25; ±0,5; ±1,0%

• Межповерочный интервал - 2 года

• Гарантийный срок эксплуатации - 18 мес.

• Внесены в Госреестр средств измерений под №18375-99, сертификат №6312

Малогабаритные датчики давления серии Метран-55 предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами; широко применяются в системах коммерческого учета в составе теплосчетчиков.

Датчики работают со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, воспринимающими стандартный токовый сигнал.

Простота конструкции, надежность, малые габариты, невысокая стоимость обеспечивают повышенный спрос потребителей.

Таблица 1- Основные характеристики датчиков давления Метран-55

Нижний предел измерений датчиков ДА, ДИ, ДВ равен нулю.

Для датчиков ДИВ значение измеряемого параметра, равное нулю, находится внутри диапазона измерений.

• Выходной сигнал для датчиков общепромышленного исполнения 0-5, 0-20, 4-20 мА; для датчиков с видом взрывозащиты "Ех" - 4-20 мА

• Характеристика выходного сигнала - линейно-возрастающая.

• Вариация выходного сигнала не превышает абсолютного значения предела допускаемой основной погрешности |γ|.

• Влияющие воздействия:

Дополнительная погрешность |γ| (по абсолютной величине), вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, составляет:

2,5 для |γ| = 0,25%;

3,5 для |γ| = 0,5%;

5,5 для |γ| = 1,0%

Дополнительная погрешность датчика, вызванная воздействием вибрации, не превышает ±0,5% от диапазона изменения выходного сигнала

• Климатическое исполнение датчиков соответствует УХЛ 3.1, У2 или ТЗ по ГОСТ 15150 (группы исполнений В4, С4, С1 по ГОСТ 12997 соответственно). Датчики предназначены для работы при температуре окружающей среды, указанной в «Кодах климатического исполнения», табл.2.

• Датчики климатического исполнения УХЛ3.1 и У2 устойчивы к воздействию относительной влажности окружающего воздуха до (95±3)% при 35оС и более низких температурах без конденсации влаги. Датчики исполнения ТЗ устойчивы к воздействию относительной влажности окружающего воздуха 100% при 35оС и более низких температурах с конденсацией влаги

• Степень защиты датчиков от воздействия пыли и воды IP55 по ГОСТ 14254

• Датчики предназначены для работы при атмосферном давлении от 84,4 до 106,7 кПа и соответствуют группе исполнения Р1 по ГОСТ 12997

• По устойчивости к механическим воздействиям датчики соответствуют виброустойчивому исполнению V3 по ГОСТ 12997

• Датчики выдерживают воздействие перегрузки давлением в 1,25 раза большем верхнего предела измерений (без изменения характеристик после воздействия). Датчики с верхним пределом измерения 100 МПа выдерживают перегрузку испытательным давлением 110 МПа (без изменения характеристик после воздействия).

УСТРОЙСТВО И РАБОТА ДАТЧИКА

Датчик давления состоит из преобразователя давления - измерительного блока (ИБ) и электронного преобразователя (ЭП).

Измеряемое давление подается в рабочую полость датчика и воздействует непосредственно на измерительную мембрану тензопреобразователя, вызывая ее прогиб.

Чувствительный элемент - пластина монокристаллического сапфира с кремниевыми пленочными тензорезисторами (структура КНС), соединенная с металлической мембраной тензопреобразователя. Тензорезисторы соединены в мостовую схему. Деформация измерительной мембраны (деформация мембраны тензопреобразователя) приводит к пропорциональному изменению сопротивления тензорезисторов и разбалансу мостовой схемы. Электрический сигнал с выхода мостовой схемы датчиков поступает в электронный блок, где преобразуется в унифицированный токовый сигнал.

1 - измерительный блок

2 - тензопреобразователь

3 - электронный преобразователь

МОНТАЖ

Монтаж датчиков на объекте следует производить в соответствии с руководством по эксплуатации.

При монтаже датчиков на объекте соединительные трубки от места отбора давления к датчику должны быть проложены по кратчайшему расстоянию. В случаях, когда температура рабочей среды выше предельно допускаемой температуры окружающего воздуха, датчик устанавливается на соединительной линии, длина которой не менее 0,5 м, но не более 15 м.

НАДЕЖНОСТЬ

Средний срок службы датчика 12 лет. Средняя наработка датчиков на отказ с учетом технического обслуживания - 100 000 ч.

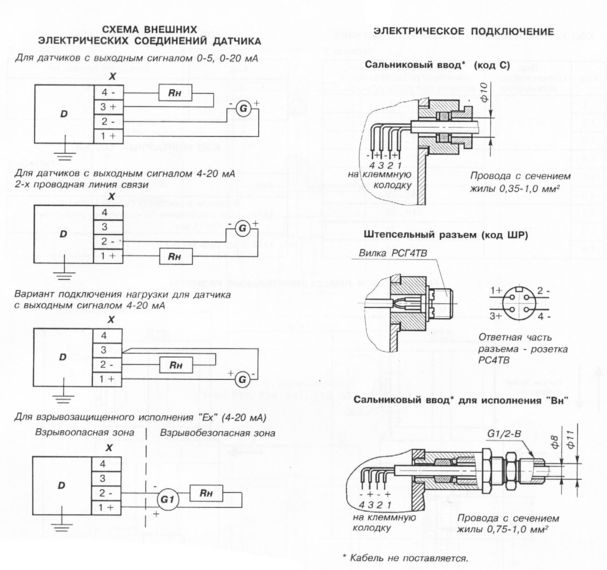

ЭНЕРГОПОТРЕБЛЕНИЕ

1. Электрическое питание датчиков Метран-55, Метран-55-Вн осуществляется от источников постоянного тока напряжением (36+0,72) В.

Питание датчиков с выходным сигналом:

- 4-20 мА допускается осуществлять от источников питания постоянного тока напряжением от 13 до 42 В;

- 0-5 мА допускается осуществлять от источников питания постоянного тока напряжением от 24 до 42 В.

Электрическое питание датчиков Метран-55-Ех напряжением постоянного тока (24±0,48) В осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты «Искробезопасная электрическая цепь» с уровнем взрывозащиты искробезопасной электрической цепи "ia", "ib" для взрывоопасных смесей подгруппы IIC, при этом напряжение холостого хода U_xx ≤ 24 В, а ток короткого замыкания I_кз ≤ 120 мА, при этом нагрузочное сопротивление от 0,1 до 0,45 кОм.

2. Нагрузочное сопротивление:

- от 0,2 до 2,5 кОм - для датчиков с выходным сигналом 0-5 мА;

- от 0,05 до 1,1 кОм - для датчиков с выходным сигналом 4-20, 0-20 мА - при напряжении питания (36±0,72) В.

При напряжении питания в диапазоне от 13 до 42В нагрузочное сопротивление датчика с выходным сигналом 4-20 мА определяется по формулам:

R_Н min = (U - 35)/Imax, кОм;

R_Н max = (U - Umin)/Imax, кОм.

3. Мощность, потребляемая датчиком, не более:

0,5 ВА - для датчиков с выходным сигналом 0-5 мА;

1,0 ВА - для датчиков с выходным сигналом 4-20, 0-20 мА.

ВЗРЫВОЗАЩИЩЕННОСТЬ

• Искробезопасная электрическая цепь. Маркировка взрывозащиты с видом взрывозащиты «искробезопасная электрическая цепь»

0ExiallCT5X, 1ExibllCT5X

• Взрывонепроницаемая оболочка

Маркировка взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» 1ExdsllBT4/H2X

КОМПЛЕКТ ПОСТАВКИ

- датчик;

- комплект монтажных частей (по заказу потребителя);

- розетка (для датчиков со штепсельным разъемом);

- руководство по эксплуатации;

- методика поверки МИ 1997;

- паспорт.

Разнообразные модели датчиков давления Метран-55 представлены в таблице 2.

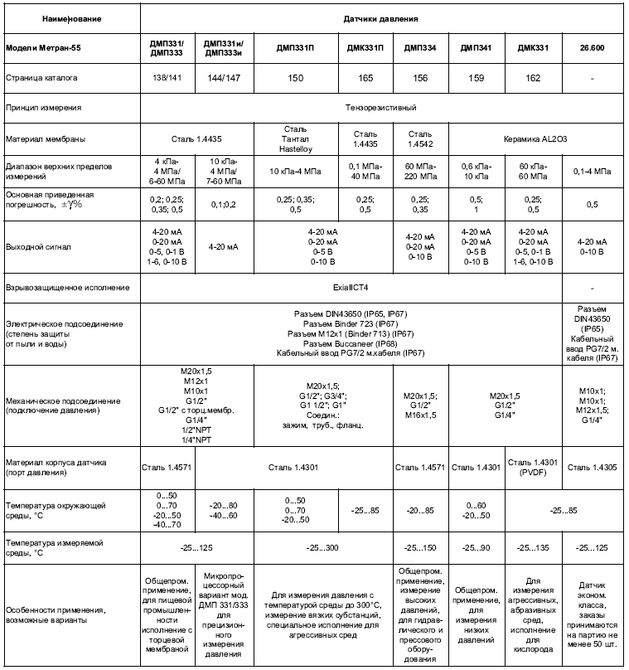

Таблица 2 – Сравнительная таблица характеристик моделей датчиков давления Метран-55

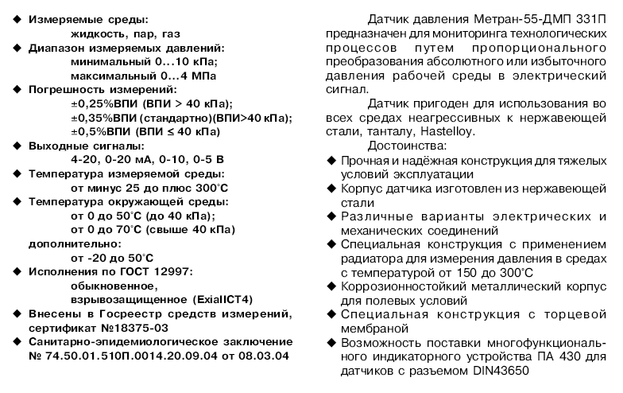

Исходя из данных о параметрах давления в камерах уплотнений, можно сделать вывод, что наиболее подходящей для данной системы является модель ДМП331П. Этот датчик имеет наилучший из представленных для системы диапазон верхних пределов измерений (10 кПа – 4 МПа) и диапазон температуры измеряемой среды (-25…300 ).

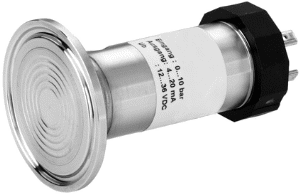

Датчик давления Метран-55- ДМП331П

ЗАКЛЮЧЕНИЕ

В работе представлена структура автоматизированной системы управления ТЭС с указанием уровней управления по иерархии. Изображена схема управления, указаны составляющие модули и их назначение.

Разработана функциональная и структурная схемы системы контроля работой насосных установок в системе питательной воды. Произведён подбор датчиков, их сравнительный анализ и выбор по параметрам и характеристикам наиболее подходящего из них.

Рассмотренная схема является открытой, имеет проекцию в будущее и перспективы развития.
