а) що відображаються тільки від зовнішнього круга — ці траєкторії зберігають кут падіння, як і в крузі (вони не «відчувають» присутності внутрішнього круга);

б) що відображаються поперемінно від зовнішнього і від внутрішнього кругів.

Т раєкторії типу «б» трохи складніше, ніж типу «а», але і у них кути падіння на зовнішнє коло однакові. І на внутрішню — теж, що видно з мал.

Траєкторії математичного більярду в еліпсі

Природним узагальненням круга в математиці є еліпс. Цікава властивість більярдів в еліпсі: як би ми не випустили більярдний шар з одного фокусу, він після одного віддзеркалення від еліпсу пройде через другий фокус, після другого – через перший фокус. (дотична до еліпса, що проведена в його довільній точці М, утворює рівні кути з відрізком F₁M F₂M, що з’єднують обидва фокуси з цією точкою).

Теорема про каустик в еліпсі. Якщо одна ланка більярдної траєкторії в еліпсі Э₀ проходить через фокус, то і вся решта ланок проходить через фокуси. Якщо ж жодна ланка траєкторії не проходить через фокуси, то всі її ланки торкаються однієї і тієї ж кривої. Цією кривою є або еліпс Э₁ софокусний з даним, або гіпербола Г₁, софокусна з даним еліпсом Э₀ (в останньому випадку торкатися гіперболи Г₁ можуть не самі ланки, а їх продовження за точку віддзеркалення).

Криві, які одночасно торкаються всіх ланок більярдної траєкторії, називаються її каустиком. Точніше, каустика в більярді — це така крива, що якщо більярдну частку запустити по дотичній до неї, то після віддзеркалення частка також полетить по дотичній до цієї ж кривої. Термін «каустику» запозичений з оптики, де він означає лінію, огинаючу світловий пучок в місці його сходження після віддзеркалення від дзеркала (назва «каустика» означає ту, що «пекуча», оскільки каустик служить місцем концентрації енергії).

Доказ теореми:

(тільки для каустик-еліпсів) Тут F₁ і F₂ —фокуси еліпса, а А₁АА₂ - дві ланки більярдної траєкторії. Точка В₁ і В₂ симетричні фокусам F₁ і F₂ відносно прямих А₁А і А₂А. Добре відомо, що відрізки F₁А і F₂А утворюють однакові кути з дотичною до еліпса в точці А. Тому всі чотири кути ‹В₁АА₁, ‹А₁АF₁ ‹F₂AA₂ i ‹A₂AB₂ рівні між собою. Отже, трикутники АВ₁F₂ і AB₂F₁ рівні, тобто B₁F₂=B₂F₁. Звідсіля |F₁C₁| + |F₂C₁| = |F₁C₂| + |F₂C₂|, де С₁ і С₂ – точки перетину АА₁ з В₁F₂ i AA₂ з B₂F₁.Значить, С₁ і С₂ лежать на одному еліпсі з фокусами F₁ і F₂, для якого відрізки АА₁ і АА₂ є дотичними. До речі, каустики є і у більярда в колі – це концентричні кола меншого радіусу.

Математичний більярд на прямокутному столі без луз

Більярдом в прямокутнику називається така система: один точковий більярдний шар на прямокутному більярдному столі ABCD без луз, що рухається по ньому без тертя і віддзеркалюється від його сторін («бортів») по більярдному закону «кут падіння дорівнює куту віддзеркалення».

Найпростіші більярдні траєкторії в прямокутнику – періодичні. Вони можуть бути декількох типів: складатися з дворазово пройдених відрізків між протилежними сторонами (малюнок а)); утворювати родини паралелограмів зі сторонами, паралельними діагоналям прямокутника (малюнок б)); утворювати замкнені ламані (малюнок в))

Бувають і такі траєкторії, які попадають в вершини прямокутника. В такому випадку незрозуміло, як шару належить рухатися після виходу «з кута». Такі траєкторії мають назву – особі, і якщо траєкторія попадає в вершину, обривають її, і від траєкторії залишається тільки її частина (напівтраєкторія). Але у випадку прямокутного більярду шар можна вважати вилетівшим після попадання в вершину в точності у протилежному напрямку. (Такого висновку не можна робити для більярду в довільному многокутнику.)

Намалювати хоча б одну неперіодичну траєкторію більярда в прямокутнику вже значно важче. Задача про розпізнання періодичних і неперіодичних траєкторій більярда розв’язується за допомогою процедури «випрямлення траєкторій»

Випрямлення траєкторії в довільному многокутнику

Нехай Р₁Р₂Р₃… - довільна не особлива траєкторія більярда в многокутнику Q=А₁А₂А₃..А_n. Побудуємо по цій ламаній спеціальну пряму. А саме, відобразимо наш многокутник Q разом з ламаною Р₂Р₃Р₄… відносно тієї сторони многокутника, на якій лежить точка Р₂ (першу ланку ламаної Р₁Р₂ ми не чіпаємо). Згідно закону віддзеркалення, відрізок Р₂Р₃ симетричний відрізку Р₂Р₃ є продовженням відрізку Р₁Р₂ і перший шматок ламаної Р₁Р₂Р₃Р₄… - Р₁Р₂Р₃ – нами випрямлений. Тепер відобразимо другий (отриманий з Q при першому віддзеркаленні) багатокутник Q₁ щодо тієї його сторони, на якій лежить наступна точка зламу Р₃′. Отримаємо наступний багатокутник Q₂, і образ ланки Р₃′ Р₄′ при новому віддзеркаленні буде, знову-таки, продовженням відрізка P₁P₂P'. Продовжуючи так і далі, ми можемо будь-який шматок ламаної P₁P₂P₃P₄- . . «випрямити», тобто послідовними віддзеркаленнями перетворити в відрізок прямої P₁P₂P₃'P₄'

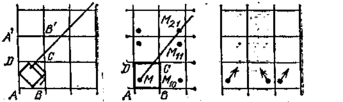

Звичайно, для різних траєкторій прийдеться робить різні послідовності випрямляючих віддзеркалень. Проте якщо ми розглядаємо більярд в прямокутнику, ми можемо із самого початку з допомогою віддзеркаленні замостити всю площину прямокутниками, рівними даному, отримавши грати з прямокутників. Намалювавши на цій площині довільний промінь, що не проходить ні через одну з вершин отриманих прямокутників, ми можемо за допомогою процедури, зворотної описаної, «скласти» цей промінь в траєкторію більярда в початковому прямокутнику ABCD. При такому «складанні» ґрат прямокутників в початковий прямокутник ABCD в кожну точку М прямокутника ABCD потрапляє нескінченно багато точок М_m,n площини— саме всі ті крапки які виходять з М описаними вище віддзеркаленнями.

Якщо траєкторія, що виходить з точки М під кутом α до сторони AB, періодична, то це значить, що після випрямляння з цієї траєкторії вийде пряма, що проходить через М і через одну з крапок М_m,n. Якщо нумерувати крапки М_m,n індексами m i n, то крапка М_m0,n0 повинна бути такою, що m₀ та n₀ — парні числа. Саме (і лише) в цьому випадку більярдна куля проходить через ту ж крапку М під колишнім кутом α: номери m₀ та n₀ показують, скільки потрібне зробити віддзеркалень щодо вертикальних і горизонтальних сторін прямокутників, щоб отримати з крапки М_m0,n0 крапку М; при цьому непарне число віддзеркалень міняє напрям, парний же — не міняє.

Доведемо, що неособлива траєкторія, що виходить з крапки М прямокутника ABCD під кутом α до сторони AВ, періодична в тому і лише б тому випадку, коли тангенс її кута нахилу k=tga вимірний з відношенням сторін а1/а2 прямокутника ABCD.

Дійсно, тільки що було з'ясовано, що періодичні ті і лише ті траєкторії, які (після випрямлення) відповідають прямим, що йдуть з точки М в одну з точок виду М_2m,2n. Зауважу, що точка М_2m,2n отримується з М зсувом на вектор 2m·АВ + 2·AD (*) так, що ΔМ М_2m,2n К має катети з довжинами MK=2ma₁ і М_2m,2nК=2na_2. Таким чином k=tgα=2ma₁/2na₂=m/n ·a₂/a₁, тобто k вимірне з a₂/a_1. Навпаки, якщо число k вимірне з a₂/a_1, тобто k= m/n ·a₂/a_1, то будь-яка пряма, що виходить з точки М з тангенсом кута нахилу k, проходить через точку, що отримується з М зсувом на вектор (*), тобто через точку М_2m,2n .Якщо ця пряма не проходить через вершини прямокутників, то їй відповідає неособлива періодична траєкторія, що й потрібне було довести.

Зазначу, що в даному випадку ми все-таки можемо продовжити і будь-яку особливу, тобто таку, що закінчується в одній з вершин прямокутника, - траєкторію за цю вершину: ніщо не заважає на площині, замощеній нашими прямокутниками, продовжити, наприклад, МС за вершину С і вважати тим самим, що, потрапивши у вершину С, більярдна куля вилітає з неї по тому ж шляху, по якому він туди залетів - після відповідних віддзеркалень промінь СМ′ поєднується з променем СМ. Таким чином, у разі більярда в прямокутнику можна вважати, що рух по будь-якій траєкторії продовжується необмежено в часі (наприклад, двічі прохідна діагональ АС прямокутника — це періодична траєкторія).

З доведеного твердження виходить:

Теорема 1. Якщо тангенс кута нахилу до траєкторій вимірний з числом k₀=a₂/a₁ то незалежно від початкового положення більярдної кулі його рух буде періодичним; в противному випадку траєкторія неперіодична.

З допомогою теореми 1 можна по початковій ланці траєкторії кулі визначати, чи є ця траєкторія періодичної або неперіодичної. Для цього треба знайти відношення довжин сторін прямокутника або, що те ж саме, тангенс кута нахилу діагоналі прямокутника і тангенс кута, під яким запущена кулька, і поділити перше число на друге: якщо в результаті вийде раціональне число, то траєкторія періодична, якщо ж — ірраціональне, то неперіодична. Звідси слідує також і та обставина, що для фіксованого початкового вектора швидкості кулі траєкторія буде періодичною або неперіодичною незалежно від його початкового положення на прямокутному столі. Тому, якщо запустити паралельно один одному відразу декілька більярдних шарів, вони або одночасно опишуть періодичні траєкторії, або ніколи не пройдуть по своєму старому сліду. Послідовність віддзеркалень цих куль від бортів більярда буде різною, якщо вони знаходяться достатньо далеко один від одного. Якщо ж кулі знаходяться достатньо близько, то послідовність бортів, від яких вони віддзеркалюються, буде однією і тією ж. Якщо першу ланку траєкторії однієї більярдної кулі оточити паралельними ланками цілого сімейства траєкторій інших куль, то отримані траєкторії, у разі, коли вони періодичні, заповнять самоперетинаючийся «коридор». Таким чином, знаючи одну періодичну траєкторію, ми паралельним зсувом її ланок одержуємо іншу періодичну траєкторію.

Задача а) Довести, що у всіх неособливих «паралельних періодичних траєкторій» в прямокутнику рівне число ланок і рівні довжини б) Довести, що в прямокутнику існують скільки завгодно довгі періодичні траєкторії.

Рішення. Це виходить з розгляду випрямлених траєкторій, що зображаються на ґратах прямокутників рівними паралельними відрізками.

Як же поводиться на прямокутному столі неперіодична більярдна траєкторія? В крузі і еліпсі неперіодична траєкторія не заходила в деякі ділянки — в концентричний круг і, відповідно, в софокусний еліпс (або в криволінійні сегменти софокусної гіперболи), проте заповнювала усюди щільно кільце між їх межами. В прямокутнику вона вже заходить в усі його ділянки і заповнює його усюди щільно, В цьому і полягає основний результат про неперіодичні траєкторії в прямокутному більярді.

Теорема 2. Якщо k/k₀ — ірраціональне число, то будь-яка траєкторія з кутовим коефіцієнтом k усюди щільно заповнює весь прямокутник, тобто перетинає будь-який (скільки завгодно малий) круг, що лежить усередині нього.

Таким чином, якщо точкову більярдну кулю запустити з будь-якого положення М в будь-якому напрямі α такому, що число tgα/tgφ ірраціональну, де φ — кут нахилу діагоналі до горизонтальної сторони, то він рано чи пізно зіткнеться з іншим, вже неточковою більярдною кулею (диском) N, куди б ми його ні поставили і скільки б малий він був! Отже, гравцям (у разі відсутності тертя) не потрібно особливо старатися, щоб потрапити в іншу кулю (або лузу!), треба лише мати терпіння і час, щоб дочекатися потрібного зіткнення.

Проблема побудови траєкторій більярдів в багатокутниках

Особливий клас утворюють більярди в многокутних і багатогранних областях. Ці області характеризуються тим, що у кожної дільниці межі ðQ – сторони многокутника або грані багатогранника – вектор нормалі ň один і той же для всіх точок цієї дільниці. Внаслідок цього паралельний пучок білліардних траєкторій, відбившись відсторони (грані) остається паралельним. Для многокутних більярдів мається один елементарний, але водночас потужний геометричний прийом, так званий «прийом барона Мюнхаузена», що значно спрощує дослідження. («Прийом барона Мюнхаузена» - це метод випрямлення більярдних траєкторій, що наводився раніше. А саме, береться більярдна куля О (як у барона Мюнхаузена – гарматне ядро) і, озброївшись системою координат, спрямував вісь Оу в напрямку руху, а вісь Ох – вправо, перпендикулярно осі Оу). Метод випрямлення більярдних траєкторій в многокутнику належить німецькому математику Г.А. Шварцу (1843-1921). Але є перешкода, із-за якої картина поведінки в многокутнику виявляється досі непростою. Це – вершини многокутника (а у багатогранників - ребро).
