1. "Толстый" клиент:

• сложность администрирования;

• усложняется обновление ПО, поскольку его замену нужно производить одновременно по всей системе;

• усложняется распределение полномочий, так как разграничение доступа происходит не по действиям, а по таблицам;

• перегружается сеть вследствие передачи по ней необработанных данных;

• слабая защита данных, поскольку сложно правильно распределить полномочия.

2. "Толстый" сервер:

• усложняется реализация, так как языки типа PL/SQL не приспособлены для разработки подобного ПО и нет хороших средств отладки;

• производительность программ, написанных на языках типа PL/SQL, значительно ниже, чем созданных на других языках, что имеет важное значение для сложных систем;

• программы, написанные на СУБД-языках, обычно работают недостаточно надежно; ошибка в них может привести к выходу из строя всего сервера баз данных;

• получившиеся таким образом программы полностью непереносимы на другие системы и платформы.

Для решения перечисленных проблем используются многоуровневые (три и более уровней) архитектуры клиент-сервер.

Многоуровневая архитектура клиент-сервер — разновидность архитектуры клиент-сервер, в которой функция обработки данных вынесена на один или несколько отдельных серверов. Это позволяет разделить функции хранения, обработки и представления данных для более эффективного использования возможностей серверов и клиентов.

Частный случаи многоуровневой архитектуры - трёхуровневая (трехзвенная) архитектура.

Трёхзвенная архитектура предполагает наличие следующих компонентов приложения: клиентское приложение (обычно говорят «тонкий клиент» или терминал), подключенное к серверу приложений, который в свою очередь подключен к серверу базы данных.

«Тонкий клиент» или Терминал — это интерфейсный (обычно графический) компонент, который представляет собственно приложение для конечного пользователя. Первый уровень не должен иметь прямых связей с базой данных (по требованиям безопасности), быть нагруженным основной бизнес-логикой и хранить состояние приложения (по требованиям надежности). На первый уровень может быть вынесена и обычно выносится простейшая бизнес-логика: интерфейс авторизации, алгоритмы шифрования, проверка вводимых значений на допустимость и соответствие формату, несложные операции (сортировка, группировка, подсчет значений) с данными, уже загруженными на терминал.

Сервер приложений располагается на втором уровне. На втором уровне сосредоточена бо́льшая часть бизнес-логики. Вне его остаются фрагменты, экспортируемые на терминалы, а также погруженные в третий уровень хранимые процедуры и триггеры.

Сервер базы данных обеспечивает хранение данных и выносится на третий уровень. Обычно это стандартная реляционная или объектно-ориентированная СУБД. Если третий уровень представляет собой базу данных вместе с хранимыми процедурами, триггерами и схемой, описывающей приложение в терминах реляционной модели, то второй уровень строится как программный интерфейс, связывающий клиентские компоненты с прикладной логикой базы данных.

В простейшей конфигурации физически сервер приложений может быть совмещён с сервером базы данных на одном компьютере, к которому по сети подключается один или несколько терминалов.

В «правильной» (с точки зрения безопасности, надёжности, масштабирования) конфигурации сервер базы данных находится на выделенном компьютере (или кластере), к которому по сети подключены один или несколько серверов приложений, к которым, в свою очередь, по сети подключаются терминалы.

Технология клиент-сервер по праву считается одним из "китов", на которых держится современный мир компьютерных сетей. Но те задачи, для решения которых она была разработана, постепенно уходят в прошлое, и на сцену выходят новые задачи и технологии, требующие переосмысления принципов клиент-серверных систем. Одна из таких технологий - World Wide Web.

Многоуровневые клиент-серверные системы достаточно легко можно перевести на Web-технологию - для этого достаточно заменить клиентскую часть универсальным или специализированным браузером, а сервер приложений дополнить Web-сервером и небольшими программами вызова процедур сервера. Реализация этого принципа основана на использовании либо HTTP-SQL, либо API (организация динамических приложений на стороне сервера), либо Java (JDBC - организация динамических приложений на стороне клиента) интерфейсов для формирования запросов пользователя к базам данных или к другим информационным источникам на получение и обработку информации.

Следует отметить и тот факт, что в трехуровневой системе по каналу связи между сервером приложений и базой данных передается достаточно много информации. Однако это не замедляет вычислений, так как для связи указанных элементов можно использовать более скоростные линии. Это потребует минимальных затрат, поскольку оба сервера обычно находятся в одном помещении. Таким образом, увеличивается суммарная производительность системы - над одной задачей теперь работают два различных сервера, а связь между ними можно осуществлять по наиболее скоростным линиям с минимальными затратами средств. Правда, возникает проблема согласованности совместных вычислений, которую призваны решать менеджеры транзакций - новые элементы многоуровневых систем.

Менеджеры транзакций

Особенностью многоуровневых архитектур является использование менеджеров транзакций (МТ), которые позволяют одному серверу приложений одновременно обмениваться данными с несколькими серверами баз данных. Хотя серверы Oracle имеют механизм выполнения распределенных транзакций, но если пользователь хранит часть информации в БД Oracle, часть в БД Informix, а часть в текстовых файлах, то без менеджера транзакций не обойтись. МТ используется для управления распределенными разнородными операциями и согласования действий различных компонентов информационной системы. Следует отметить, что практически любое сложное ПО требует использования менеджера транзакций. Например, банковские системы должны осуществлять различные преобразования представлений документов, т. е. работать одновременно с данными, хранящимися как в базах данных, так и в обычных файлах, - именно эти функции и помогает выполнять МТ.

Менеджер транзакций - это программа или комплекс программ, с помощью которых можно согласовать работу различных компонентов информационной системы [7]. Логически MT делится на несколько частей:

• коммуникационный менеджер (Communication Manager) контролирует обмен сообщениями между компонентами информационной системы;

• менеджер авторизации (Authorisation Manager) обеспечивает аутентификацию пользователей и проверку их прав доступа;

• менеджер транзакций (Transaction Manager) управляет распределенными операциями;

• менеджер ведения журнальных записей (Log Manager) следит за восстановлением и откатом распределенных операций;

• менеджер блокировок (Lock Manager) обеспечивает правильный доступ к совместно используемым данным.

Обычно коммуникационный менеджер объединен с авторизационным, а менеджер транзакций работает совместно с менеджерами блокировок и системных записей. Причем такой менеджер редко входит в комплект поставки, поскольку его функции (ведение записей, распределение ресурсов и контроль операций), как правило, выполняет сама база данных (например, Oracle).

Первые менеджеры транзакций появились в начале 70-х гг. (например, CICS); с тех пор они незначительно изменились идеологически, но весьма существенно - технологически. Наибольшие идеологические изменения произошли в коммуникационном менеджере, так как в этой области появились новые объектно-ориентированные технологии (CORBA, DCOM и т.д.). Из-за бурного развития коммуникационных средств в будущем следует ожидать широкого использования различных типов менеджеров транзакций.

Таким образом, многоуровневая архитектура клиент-сервер позволяет существенно упростить распределенные вычисления, делая их не только более надежными, но и более доступными. Появление таких средств, как Java, упрощает связь сервера приложений с клиентами, а объектно-ориентированные менеджеры транзакций обеспечивают согласованную работу сервера приложений с базами данных. В результате создаются все предпосылки для создания сложных распределенных информационных систем, которые эффективно используют все преимущества современных технологий.

Одним из основных требований к распределенной базе данных остается требование наличия развитой методологии распределения и размещения данных, включая разбиение.

Фрагментация данных

База данных физически распределяется по узлам компьютерной информационной системы при помощи фрагментации и репликации (тиражирования) данных.

Отношения, принадлежащие реляционной базе данных, могут быть фрагментированы на горизонтальные или вертикальные разделы.

Горизонтальная фрагментация реализуется при помощи операции селекции, которая направляет каждый кортеж отношения в один из разделов, руководствуясь предикатом фрагментации. Например, для отношения Employee (Сотрудник) возможна фрагментация в соответствии с территориальным распределением рабочих мест сотрудников.

Тогда запрос "получить информацию о сотрудниках компании" может быть сформулирован так:

SELECT * FROM employee@donetsk,

employee@kiev

На рисунке 1 изображен принцип разделения данных при горизонтальной фрагментации.

На рисунке 2 приведен пример горизонтальной фрагментации.

Рис. 1 Горизонтальная фрагментация

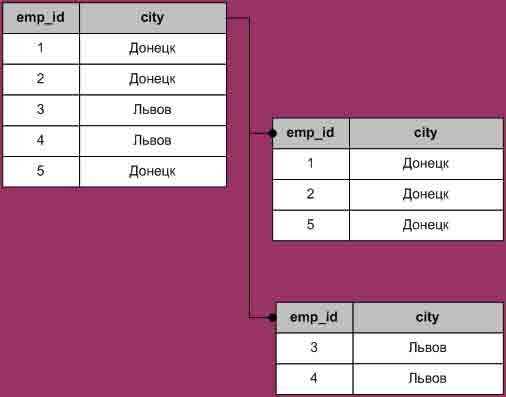

Рис. 2 Пример горизонтальной фрагментации

При вертикальной фрагментации отношение делится на разделы при помощи операции проекции. Например, один раздел отношения Employee может содержать поля Номер_сотрудника (emp_id), ФИО_сотрудника (emp_name), Адрес_сотрудника (emp_adress), а другой – поля Номер_сотрудника (emp_id), Оклад (salary), Руководитель (emp_chief).

Тогда запрос "получить информацию о заработной плате сотрудников компании" будет выглядеть следующим образом:

SELECT employee.emp_id,

emp_name,

salary

FROM employee@donetsk,

employee@kiev

ORDER BY emp_id

На рисунках 3 и 4 изображены сущность и пример вертикальной фрагментации.

Рис. 3 Вертикальная фрагментация

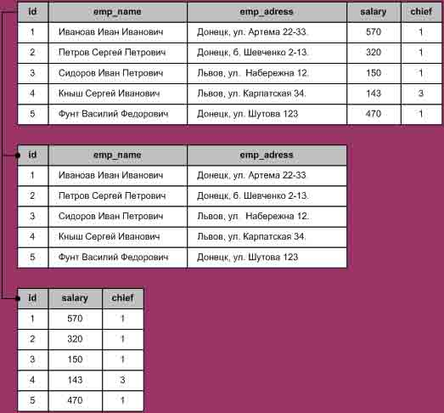

Рис. 5. Пример вертикальной фрагментации

За счет фрагментации данные приближаются к месту их наиболее интенсивного использования, что потенциально снижает затраты на пересылки; уменьшаются также размеры отношений, участвующих в пользовательских запросах. Однако практически добиться ускорения выполнения запросов, затрагивающих фрагментированные отношения, очень трудно. Основная проблема состоит в резком расширении пространства поиска вариантов выполнения запросов, с которым должен работать оптимизатор запросов.

Репликация данных

Второй способ распределения данных – репликация (рис.6). Репликация (или тиражирование) означает создание дубликатов данных. Репликаты – это множество различных физических копий некоторого объекта базы данных (обычно таблицы), для которых поддерживается синхронизация (идентичность) с некоторой "главной" копией.

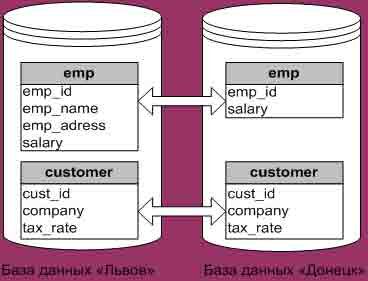

Рис. 6. Репликация

Теоретически значения всех данных в тиражированных объектах должны автоматически и незамедлительно синхронизироваться друг с другом. (На практике это правило обычно несколько ослабляется.) В некоторых системах копии используются исключительно в режиме чтения и обновляются в соответствии с заданным расписанием. В других средах допускается модификация отдельных значений в копиях, и эти изменения распространяются в соответствии с процедурами планирования и координации. На рисунках 7, 8, 9 показаны различные модели тиражирования.

При репликации фрагменты данных тиражируются с учетом спроса на доступ к ним. Это полезно, если доступ к одним и тем же данным нужен из приложений, выполняющихся на разных узлах. В таком случае, с точки зрения экономии затрат, более эффективно будет поддерживать копии данных на всех узлах, чем непрерывно пересылать данные между узлами.
