Аналогично использование ручек для редактирования лучей (имя примитива - RAY). У луча высвечиваются две ручки: в базовой точке и в точке, определяющей направление. При перемещении базовой точки перемещается весь луч, при перемещении второй (направляющей) точки изменяется наклон луча. На окружности (имя примитива - CIRCLE) высвечивается пять ручек: в центре и квадрантах (то есть крайней верхней, нижней, левой и правой точках). При попытке перемещения центральной ручки окружность перемещается на новое место, а в случае редактирования окружности за любую из остальных ручек окружность растягивается или сжимается, меняя радиус.

У примитива ARC (дуга) высвечиваются три ручки: на концах и в середине. Перемещение любой из ручек ведет к изменению дуги, с построением новой дуги по трем точкам, из которых одна была новой.

Полилиния может быть представлена в информационном окне команды LIST (СПИСОК) с двумя наименованиями: LWPOLYLINE, то есть компактная полилиния, и POLYLINE, то есть подробная полилиния. Компактную полилинию иногда называют легкой (от английского термина lightweight polyline). Ручки высвечиваются на полилинии в концах сегментов и средних точках дуговых сегментов. При перемещении выбранной ручки на новое место прямолинейные сегменты меняются аналогично изменению отрезков при их перемещении за конечные точки, а дуговые сегменты — аналогично изменению дуг.

Примитив MLINE (мультилиния) редактируется с помощью ручек аналогично полилиниям.

Примитивы TEXT (текст) и МТЕХТ (мультитекст) имеют ручки в тех точках, которые характеризуют положение или выравнивание текста. Любая из ручек может использоваться как инструмент для перемещения текста на новое место. При некоторых способах выравнивания: Fit (По ширине), Aligned (вписанный) перемещение одной ручки может изменять также и наклон текста.

Редактирование примитива HATCH (штриховка или заливка) с помощью ручек неэффективно, так как штриховка имеет всего одну ручку в центре тяжести и за эту ручку штриховку можно перенести на новое место (что впрочем, как правило, не имеет смысла). В то же время следует вспомнить свойство ассоциативности штриховки. Благодаря этому свойству редактирование контура приведет к изменению штриховки, которая к нему привязана.

Ручки эллипса и эллиптической дуги (и то и другое является примитивом ELLIPSE) высвечиваются в различных местах. У полного эллипса их положение аналогично положению ручек окружности. При перемещении центральной ручки перемешается и весь выбранный эллипс. А вот если перемещать центральную ручку эллиптической дуги, то это приведет к изменению дуги, так как система AutoCAD старается сохранить конечные точки дуги на старом месте.

1.7 Панель свойств объектов

Панель свойств объектов Properties, предназначена для работы с цветом, типом и весом линий.

В нее входят следующие инструменты:

• Color Control - раскрывающийся список установки текущего цвета, а также изменения цвета выбранных объектов;

• Linetype Control - раскрывающийся список установки текущего типа линии, а также изменения типа линии для выбранных объектов;

• Lineweight Control - раскрывающийся список установки текущего веса (толщины) линии, а также изменения толщины линий выбранных объектов;

• Plot Styles Control - раскрывающийся список установки стилей печати. Здесь можно изменять внешний вид вычерчиваемого на плоттере рисунка. В стилях печати при необходимости переопределяются цвета, типы и веса (толщины) линий объектов. Кроме этого, имеется возможность указывать используемые при печати стили концов линий, соединений и заполнений, а также различные выходные эффекты - размывание, оттенки серого, присвоения перьев и интенсивность. Манипулируя стилями печати, можно получить на бумаге различные варианты одного и того же рисунка. Допускается применение стилей печати к объектам или слоям.

1.8 Контекстное меню

Для выбора пунктов меню и команд на панели инструментов часто используется устройство указания — мышь. При работе с мышью нажатие левой кнопки обычно обеспечивает выбор и указание точки на экране; щелчок правой кнопкой мыши вызывает контекстное меню. Форма и содержание меню зависят от положения указателя мыши и состояния задачи: например, обеспечивается быстрый доступ к опциям, необходимым для текущей команды.

При щелчке правой кнопкой мыши в области рисования вызывается одно из шести контекстных меню:

• стандартное - содержит набор стандартных функций, предназначенных, в частности, для работы с буфером обмена, зумирования, панорамирования. Чтобы вызвать это меню, необходимо отменить выбор объектов, завершить текущую активную команду и щелкнуть правой кнопкой мыши;

• редактирование - объединяет функции, предназначенные для редактирования объектов. Набор функций может изменяться в зависимости от типа выбранного объекта. Чтобы вызвать меню, необходимо выбрать один или несколько объектов, завершить текущую активную команду и щелкнуть правой кнопкой мыши;

• команда - содержит набор функций, облегчающих выполнение команд с помощью мыши. Сюда также включаются опции текущей команды, отображаемые в командной строке. Для вызова данного меню необходимо при выполнении какой-либо команды щелкнуть правой кнопкой мыши;

• объектная привязка - позволяет выбрать или настроить режимы объектной привязки, включить координатный фильтр. Для вызова меню следует щелкнуть правой кнопкой мыши, удерживая нажатой клавишу -Shift;

• ручки - содержит функции, позволяющие проводить редактирование с помощью ручек. Для вызова меню необходимо выделить на объекте ручки и щелкнуть правой кнопкой мыши;

• OLE - объединяет функции, позволяющие редактировать OLE - объекты.

1.9 Ввод координат

Когда программа AutoCAD запрашивает точку, команда ожидает ввода координат какой-либо точки текущего рисунка. В AutoCAD может быть включен контроль лимитов рисунка, осуществляемый командой LIMITS. В этом случае, если введенная точка выходит за пределы рисунка, AutoCAD выдает сообщение: Outside limits - вне лимитов и отвергает введенную точку.

В представлении рисунка во внутренней графической базе данных координаты каждой точки задаются с точностью не менее 14 значащих цифр.

Ввод координат в AutoCAD может осуществляться двумя способами:

• непосредственно с клавиатуры, путем указания численных значений;

• с использованием графического маркера (курсора), который движется по экрану с помощью устройства указания. Ввод координат осуществляется щелчком левой кнопки мыши.

Как следствие, в строке состояния, расположенной внизу Рабочего стола, происходит отображение текущих значений координат. Существует три режима отображения координат:

• динамический, при котором обновление координат происходит постоянно по мере перемещения указателя мыши;

• статический, при котором координаты обновляются только после указания точки;

• режим относительных координат, формат расстояние<угол, при котором обновление значений происходит по мере перемещения указателя мыши во время рисования объекта, содержащего более одной точки.

Включение отображения координат в строке состояния осуществляется с помощью либо функциональной клавиши F6, либо системной переменной COORDS. Значение 0 соответствует статическому отображению, 1 - динамическому, 2 - относительному.

Для определения координат точек существующих объектов (например, точки пересечения или середины отрезка) можно воспользоваться командой ID. При этом следует применять объектную привязку, иначе полученные координаты могут оказаться неточными.

Для определения координат сразу всех характерных точек объекта пригодится команда LIST. Еще один метод получения координат характерных точек - выбор объекта с помощью ручек. Ручки представляют собой маленькие прямоугольники, располагающиеся в характерных точках объектов, например конечных точках и середине отрезка. При привязке курсора к одной из ручек в поле координат строки состояния отображаются ее координаты.

Для удобства ввода координат можно использовать:

• орторежим, когда изменение координат происходит только по осям X или Y. Орторежим включается либо нажатием функциональной клавиши F8, либо щелчком мыши по кнопке ORTHQ в информационной строке;

• привязку к узлам невидимой сетки, определенной с некоторым шагом по X и Y. Такую привязку можно установить, либо нажав функциональную клавишу F9, либо щелкнув мышью по кнопке SNAP в строке состояния. Если включен шаг привязки, то при перемещении мыши перекрестье будет «перепрыгивать» с одного узла невидимой сетки на другой.

1.10 Получение твердой копии рисунка

Распечатка чертежа - последний этап при работе с рисунком. Процесс оформления и вывода рисунков на печать в AutoCAD 2005 стал более управляемым и гибким по сравнению с предыдущими версиями.

Перед выводом рисунка на печать необходимо его скомпоновать, то есть определить, какие виды должны быть вычерчены.

Работа над рисунком ведется на разных этапах либо в пространстве модели, либо в пространстве листа. Пространство модели предназначено для создания модели - изображения в реальном масштабе. Пространство листа представляет собой аналог листа бумаги, на котором производится создание и размещение видов перед вычерчиванием.

Как в пространстве модели, так и в пространстве листа может быть один или несколько видовых экранов, на которых представлены различные виды модели. Компоновка чертежа, по сути дела, представляет собой процесс создания и размещения таких экранов. По завершении компоновки чертеж выводится на принтер или плоттер.

Перед выводом рисунка на плоттер можно предварительно просмотреть, как он будет размещаться на листе бумаги. Для этого используется команда предварительного просмотра PREVIEW, вызываемая из падающего меню File > Plot Preview или щелчком по пиктограмме Plot Preview на стандартной панели инструментов. При этом автоматически включается изменение масштаба изображения в режиме реального времени для просмотра мелких деталей чертежа. Для изменения режима масштаба изображения, вывода на плоттер, использования панорамирования или выхода из предварительного просмотра используется контекстное меню, которое вызывается в ответ на нажатие правой клавиши мыши.

Заключение

Целью данного курсового проекта являлось применение системы автоматизированного проектирования AutoCad при создании электронных чертежей.

Задачи поставленные в данной курсовой работе:

1. Описать основные алгоритмы работы и создания чертежей в системе автоматизированного проектирования AutoCad 2005.

2. Построить чертеж технологии производства кирпича завода «Ленинск-Кузнецкий».

Были достигнуты в полном объеме.

Алгоритм создания схемы описан подробно с использованием иллюстрацый, также подробно описан пользовательский интерфейс и требования к системе, панели управления, палитра свойств объектов, а также экранное контекстное меню.

Практическая часть курсовой работы содержит схему технологии производства кирпича, построенную спомощью AutoCad.2005. Данный чертеж представлен не только в электронном виде, но также может быть распечатан на любом из фарматов.

Список используемой литературы и Интернет ресурсов

1. Ветрова А. Примеры работы в AutoCAD 2005. – 2002.-234 с.

2. Зоммер В., AutoCAD 2008: Руководство чертежника, конструктора, архитектора. М: «Бином», 2008.-415 с.

3. Справочная система AutoCad 2005.

4. Стоцкий Ю. Самоучитель AutoCAD 2005. – СПб.: Питер, 1999.-259 с.

5. http://www.autocad.ru/

Приложение 1

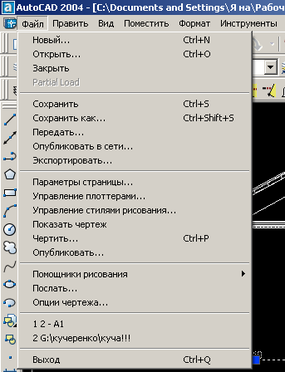

рис.1. Падающее меню File

рис.2. Строка состояния

рис.3. Командная строка

рис.4. Инструменты редактирования

рис.5. Панель инструментов

Приложение 2

Инструкция по использованию приложения в виде диска

1. Вставьте CD – диск в привод CD - ROM.

2. Загрузится меню автозапуска. Выберите пункт меню автозапуска «Запустить» для запуска файла «Курсовая.dwg».

3. Если меню автозапуска не запустилось автоматически, то выполните команду «Мой компьютер → CD – дисковод → Автозапуск», либо запустите файл «Курсовая.dwg» вручную «Мой компьютер → CD – дисковод → Открыть → «Курсовая.dwg».
