Надежность - это способность системы выполнять полностью и правильно все заданные ей функции. Надежность ПК измеряется обычно средним временем наработки на отказ.

16.Стоимость.

17. Габариты и масса

II. Микропроцессоры.

Микропроцессор, иначе, центральный процессор.

Центральный процессор (CPU, от англ. Central Processing Unit) — это основной рабочий компонент компьютера, который выполняет арифметические и логические операции, заданные программой, управляет вычислительным процессом и координирует работу всех устройств компьютера.

Центральный процессор в общем случае содержит в себе:

- арифметико-логическое устройство;

- шины данных и шины адресов;

- регистры;

- счетчики команд;

- кэш — очень быструю память малого объема (от 8 до 512 Кбайт);

- математический сопроцессор чисел с плавающей точкой.

Современные процессоры выполняются в виде микропроцессоров. Физически микропроцессор представляет собой интегральную схему — тонкую пластинку кристаллического кремния прямоугольной формы площадью всего несколько квадратных миллиметров, на которой размещены схемы, реализующие все функции процессора. Кристалл-пластинка обычно помещается в пластмассовый или керамический плоский корпус и соединяется золотыми проводками с металлическими штырьками, чтобы его можно было присоединить к системной плате компьютера.

В вычислительной системе может быть несколько параллельно работающих процессоров; такие системы называются многопроцессорными.

Первый микропроцессор был выпущен в 1971 г. фирмой Intel (США) - МП 4004. В настоящее время выпускается несколько сотен различных микропроцессоров, но наиболее популярными и распространенными являются микропроцессоры фирмы Intel и AMD.

Структура микропроцессора

Устройство управления

Устройство управления является функционально наиболее сложным устройством ПК. Он вырабатывает управляющие сигналы, поступающие по кодовым шинам инструкций во все блоки машины.

Упрощенная функциональная схема УУ показана на рис. 4.5. Здесь представлены:

Регистр команд - запоминающий регистр, в котором хранится код команды: код выполняемой операции и адреса операндов, участвующих в операции. Регистр команд расположен в интерфейсной части МП, в блоке регистров команд.

Дешифратор операций - логический блок, выбирающий в соответствии с поступающим из регистра команд кодом операции (КОП) один из множества имеющихся у него выходов.

Постоянное запоминающее устройство микропрограмм - хранит в своих ячейках управляющие сигналы (импульсы), необходимые для выполнения в блоках ПК операций обработки информации. Импульс по выбранному дешифратором операций в соответствии с кодом операции считывает из ПЗУ микропрограмм необходимую последовательность управляющих сигналов.

Узел формирования адреса (находится в интерфейсной части МП)- устройство, вычисляющее полный адрес ячейки памяти (регистра) по реквизитам, поступающим из регистра команд и регистров МПП.

Кодовые шины данных, адреса и инструкций - часть внутренней шины микропроцессора. В общем случае УУ формирует управляющие сигналы для выполнения следующих основных процедур.

выборки из регистра-счетчика адреса команды МПП адреса ячейки ОЗУ, где хранится очередная команда программы;

выборки ИЗ ячеек ОЗУ кода очередной команды и приема считанной команды в регистр команд;

расшифровки кода операции и признаков выбранной команды;

считывания из соответствующих расшифрованному коду операции ячеек ПЗУ микропрограмм управляющих сигналов (импульсов) , определяющих во всех блоках машины процедуры выполнения заданной операции, и пересылки управляющих сигналов в эти блоки;

считывания из регистра команд и регистров МПП отдельных составляющих адресов операндов (чисел), участвующих в вычислениях, и формирования полных адресов операндов;

выборки операндов (по сформированным адресам ) и выполнения заданной операции обработки этих операндов;

записи результатов операции в память;

формирования адреса следующей команды программы.

Арифметико-логическое устройство

Арифметикo-логическое устройство предназначено для выполнения арифметических и логических операций преобразования информации.

Функционально АЛУ (рис. 2) состоит обычно из двух регистров, сумматора и схем управления (местного устройства управления).

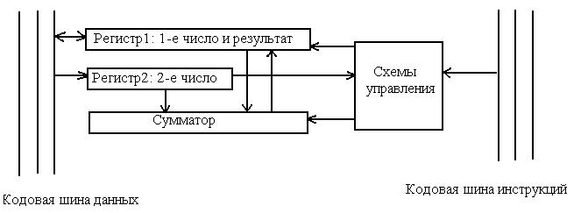

Рис. 2. Функциональная схема АЛУ

Сумматор - вычислительная схема, выполняющая процедуру сложения поступающих на ее вход двоичных кодов; сумматор имеет разрядность двойного машинного слова.

Регистры быстродействующие ячейки памяти различной длины: регистр 1 (Pr1) имеет разрядность двойного слова, а регистр 2 (Pr2)-разрядность слова.

При выполнении операции в Pr1 помещается первое число, участвующее в операции, а по завершении операции - результат; в Pr2- второе число, участвующее в операции (по завершении операции информация в нем не изменяется). Регистр 1 может принимать информацию с кодовых шин данных, и выдавать информацию с этих шин.

Схемы управления принимают по кодовым шинам инструкций управляющие сигналы от устройства управления и преобразуют их в сигналы для управления работой регистров и сумматора АЛУ.

АЛУ выполняет арифметические операции (+,-,*,:)только над двоичной информацией с запятой, фиксированной после последнего разряда, т.е. только над целыми двоичными числами.

Выполнение операций над двоичными числами с плавающей запятой и над двоично-кодированными десятичными числами осуществляется или с привлечением математического сопроцессора, или по специально составленным программам.

Микропроцессорная память

Микропроцессорная память - память небольшой емкости, но чрезвычайно высокого быстродействия (время обращения к МПП, т.е. время, необходимое на поиск, запись или считывание информации из этой памяти, измеряется наносекундами).

Она предназначена для кратковременного хранения, записи и выдачи информации, непосредственно в ближайшие такты работы машины участвующей в вычислениях; МПП используется для обеспечения высокого быстродействия машины, ибо основная не всегда обеспечивает скорость записи, поиска и считывания информации, необходимую для эффективной работы быстродействующего микропроцессора.

Микропроцессорная память состоит из быстродействующих регистров с разрядностью не менее машинного слова. Количество и разрядность регистров в разных микропроцессорах различны.

Регистры микропроцессора делятся на регистры общего назначения и специальные.

Специальные регистры применяются для хранения различных адресов (адреса команды, например), признаков результатов выполнения операций и режимов работы ПК (регистр флагов, например) и др.

Регистры общего назначения являются универсальными и могут использоваться для хранения любой информации, но некоторые из них тоже должны быть обязательно задействованы при выполнении ряда процедур.

Интерфейсная часть микропроцессора

Интерфейсная часть МП предназначена для связи и согласования МП системной шиной ПК, а также для приема, предварительного анализа команд выполняемой программы и формирования полных адресов операндов и команд.

Интерфейсная часть включает в свой состав адресные регистры МПП, узел формирования адреса, блок регистров команд, являющийся буфером команд в МП, внутреннюю интерфейсную шину МП и схемы управления шиной и портами ввода-вывода.

Порты ввода-вывода - это пункты системного интерфейса ПК, через которые МП обменивается информацией с другими устройствами. Всего портов у МП может быть 65536. Каждый порт имеет адрес - номер порта, соответствующий адресу ячейки памяти, являющейся частью устройства ввода-вывода, использующего этот порт, а не частью основной памяти компьютера.

Порт устройства содержит аппаратуру сопряжения и два регистра памяти - для обмена данными и обмена управляющей информацией. Некоторые внешние устройства используют и основную память для хранения больших объемов информации, подлежащей обмену. Многие стандартные устройства (НЖМД, НГМД, клавиатура, принтер, сопроцессор и др.) имеют постоянно закрепленные за ними порты ввода-вывода.

Схема управления шиной и портами выполняет следующие функции:

- формирование адреса порта и управляющей информации для него (переключение порта на прием или передачу и др.);

- прием управляющей информации от порта, информации о готовности порта и его состоянии;

- организацию сквозного канала в системном интерфейсе для данных между портом устройства ввода-вывода и МП.

Схема управления шиной и портами использует для связи с портами кодовые шины инструкций, адреса и данных системной шины: при доступе к порту МП посылает сигнал по КШИ, который оповещает все устройства ввода-вывода, что адрес на КША является адресом порта, а затем посылает и сам адрес порта. То устройство, адрес порта которого совпадает, дает ответ о готовности, после чего по КШД осуществляется обмен данными.

III. Запоминающие устройства ПК.

Память компьютера построена из двоичных запоминающих элементов — битов, объединенных в группы по 8 битов, которые называются байтами. (Единицы измерения памяти совпадают с единицами измерения информации). Все байты пронумерованы. Номер байта называется его адресом.

Байты могут объединяться в ячейки, которые называются также словами. Для каждого компьютера характерна определенная длина слова — два, четыре или восемь байтов. Это не исключает использования ячеек памяти другой длины (например, полуслово, двойное слово).

Как правило, в одном машинном слове может быть представлено либо одно целое число, либо одна команда. Однако, допускаются переменные форматы представления информации.

Разбиение памяти на слова для четырехбайтовых компьютеров представлено в таблице:

Широко используются и более крупные производные единицы объема памяти: Килобайт, Мегабайт, Гигабайт, а также, в последнее время, Терабайт и Петабайт.

Современные компьютеры имеют много разнообразных запоминающих устройств, которые сильно отличаются между собой по назначению, временным характеристикам, объёму хранимой информации и стоимости хранения одинакового объёма информации.

Различают два основных вида памяти — внутреннюю и внешнюю.

В состав внутренней памяти входят оперативная память, кэш-память и специальная память.

Оперативная память.

Оперативная память (ОЗУ, англ. RAM, Random Access Memory — память с произвольным доступом) — это быстрое запоминающее устройство не очень большого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.

Оперативная память используется только для временного хранения данных и программ, так как, когда машина выключается, все, что находилось в ОЗУ, пропадает. Доступ к элементам оперативной памяти прямой — это означает, что каждый байт памяти имеет свой индивидуальный адрес.

Объем ОЗУ обычно составляет 32 - 512 Мбайта, а для эффективной работы современного программного обеспечения желательно иметь не менее 256 Мбайт ОЗУ. Обычно ОЗУ исполняется из интегральных микросхем памяти DRAM (Dynamic RAM — динамическое ОЗУ). Микросхемы DRAM работают медленнее, чем другие разновидности памяти, но стоят дешевле.

Каждый информационный бит в DRAM запоминается в виде электрического заряда крохотного конденсатора, образованного в структуре полупроводникового кристалла. Из-за токов утечки такие конденсаторы быстро разряжаются, и их периодически (примерно каждые 2 миллисекунды) подзаряжают специальные устройства. Этот процесс называется регенерацией памяти (Refresh Memory).

Современные микросхемы имеют ёмкость 1-16 Мбит и более. Они устанавливаются в корпуса и собираются в модули памяти.

Наиболее распространены модули типа DIMM и SIMM.

В модуле SIMM элементы памяти собраны на маленькой печатной плате длиной около 10 см. Ёмкость таких модулей неодинаковая — 256 Кбайт, 1, 2, 4, 8, 16, 32 и 64 Мбайта. Различные модули SIMM могут иметь разное число микросхем — девять, три или одну, и разное число контактов — 30 или 72.

Важная характеристика модулей памяти — время доступа к данным, которое обычно составляет 60 – 80 наносекунд.
