txd_bufer[2]=table_ascii[bufer_led[2]]; // параметр

txd_bufer[3]=table_ascii[bufer_led[3]]; //параметр

txd_index=0;

}

void transmit(void)

{

if (txd_bufer[txd_index]){

UDR=txd_bufer[txd_index++];

}

}

void measure_a(void)

{

ADMUX=num_ch; // номер канала в мультиплексор АЦП

adc_start;

}

void display_parm(void)

{// отображение на терминале значения параметра

bufer_led[1]=num_ch+1; // выдать номер канала (1...6 вместо 0...5)

d2_bcd(ampl);//вызов программы обработки числа

}// end of display_parm

void d2_bcd(long val)

{// 2-10

bufer_led[2]=val/10;

if (!bufer_led[2]) bufer_led[2]=blank_symb;

bufer_led[3]=val%10;

}// end of d2_bcd

term.h

void count_time_gen_init(void){

count_time_gen=time_gen;

}

void count_time_ind_init(void){

count_time_ind=time_ind;

}

#define tcnt1_freq 4000000 // частота тактирования таймера

#define bufer_led_size 5 // длина буфера индикатора

#define blank_symb 0x0F // символ гашения

#define txd_buf_len 8 // äдлина буфера передачи RS232

#define CR 13 // перевод строки

#define LF 10 // в начало строки

#define TAB 9 // табуляция

#define ubr19200 12 // 19200 бит/с при 4МГц кварце

#define t0_init (256-125) // для загрузки в таймер диспетчера

#define t0_ext_init 5 // 125*5=625

#define count_50_init 50 // для загрузки в счетчик 500 ms

#define MAX_CH 6

#define a_term 0.4883//коэффициент пересчета

#define b_term -559// коэффициент пересчета

#define time_gen 10 //5 сек время переключения каналов

#define time_ind 10 //5 сек время индикации

Описание программы

Работа программы основывается на решении следующих задач:

1. общая настройка портов ввода/вывода, таймеров, конфигурация и т.д.

2. настройка АЦП.

1) внутренний источник напряжения 5V

2) прерывания от компаратора

3) коэффициент деления 128(частота 31 250 ГЦ)

4) непрерывное преобразование

1. настройка UART

1. асинхронный режим

2. прерывания по передаче вкл.

3. скорость обмена 9600 Бод(бит в секунду)

1. прерывания по таймеру, формирование задержки 500мс.

2. прерывание АЦП от компаратора

3. формирование буфера передачи данных (3 байта – 1-й байт- №канала, 2-й, 3-й байт - данные), отправка буфера передачи данных

Содержимое буфера передачи данных отображается на экране ,с помощью программы Hiper Terminal.

Описание применения программы.

Программа позволяет обрабатывать данные ,полученные с термодатчика и выводить их на экран через последовательный RS-232. В очередном порядке выводится номер канала и температура и ,измеренную данным каналом.

ПРИЛОЖЕНИЕ 3

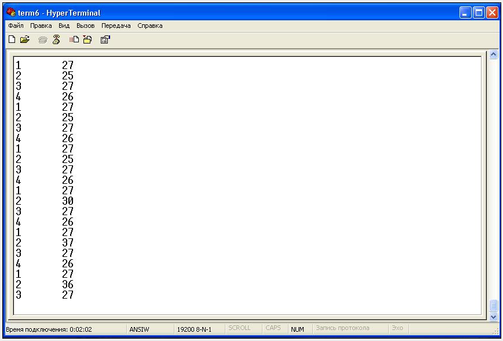

Копия экрана

ПРИЛОЖЕНИЕ 4

Реальная модель устройства
