Разработка программного обеспечения по управлению базой данных "График учета рабочего времени на шахте"

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Регистрация/авторизация

Текст из файла (страница 2)

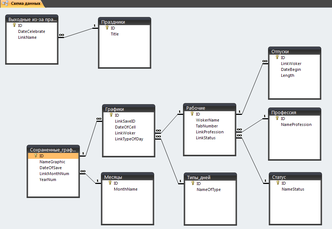

Рисунок 3.1 – Связи между таблицами БД «График учета рабочего времени на шахте им. Т. Кузембаева в цехе «Автоматика» »

4. Нормализация отношений

Нормальная форма — требование, предъявляемое к структуре таблиц в теории реляционных баз данных для устранения из базы избыточных функциональных зависимостей между атрибутами (полями таблиц). Процесс преобразования базы данных к виду, отвечающему нормальным формам, называется нормализацией.

Каждая нормальная форма представляет собой определённое условие, которому должна соответствовать таблица базы данных. Если таблица не соответствует нормальной форме, она может быть приведена к ней (нормализована) за счёт декомпозиции, то есть разбиения на несколько таблиц, связанных между собой. Теоретически, в результате нормализации объём БД должен уменьшиться. Принципиальным здесь является то, что нормализация — обратимый процесс, из группы таблиц, получившихся при декомпозиции, всегда можно получить в точности исходную таблицу. Таким образом, нормализация не сокращает объём информации, хранимой в БД, а лишь устраняет информацию, которая может быть вычислена.

Типы нормальных форм. Нормализация может применяться к таблице, первоначально отвечающей следующим требованиям:

Таблица содержит нуль или более записей.
Все записи таблицы имеют одно и то же множество полей, причём одноимённые поля относятся к одинаковым типам данных.
Таблица не может содержать двух полностью идентичных записей.

Обычно выделяют шесть нормальных форм:

Первая нормальная форма (1NF). Таблица находится в первой нормальной форме, если каждый её атрибут атомарен и все строки различны. Под выражением "атрибут атомарен" понимается, что атрибут может содержать только одно значение. Таким образом, не соответствуют 1NF таблицы, в полях которых могут храниться списки значений. Для приведения таблицы к 1NF обычно требуется разбить таблицу на несколько отдельных таблиц.

Вторая нормальная форма (2NF). Таблица находится во второй нормальной форме, если она находится в первой нормальной форме, и при этом любой её атрибут, не входящий в состав первичного ключа, функционально полно зависит от первичного ключа. Функционально полная зависимость означает, что атрибут функционально зависит от всего первичного ключа, но при этом не находится в функциональной зависимости от какой-либо его части.

Третья нормальная форма (3NF). Таблица находится в третьей нормальной форме, если она находится во второй нормальной форме, и при этом любой её неключевой атрибут функционально зависит только от первичного ключа.

Нормальная форма Бойса-Кодда (BCNF)Таблица находится в BCNF, если она находится в третьей нормальной форме, и при этом отсутствуют функциональные зависимости атрибутов первичного ключа от неключевых атрибутов. Данная нормальная форма — это модификация третьей нормальной формы. Таблица может находиться в 3NF, но не в BCNF, только в одном случае: если она имеет, помимо первичного ключа, ещё по крайней мере один составной возможный ключ, и по крайней мере один из атрибутов таблицы входит и в первичный, и в возможный ключи. Такое бывает достаточно редко, в остальном 3NF и BCNF эквивалентны.

Четвёртая нормальная форма (4NF).Таблица находится в 4NF, если она находится в BCNF и не содержит нетривиальных многозначных зависимостей. Многозначная зависимость не является функциональной, она существует в том случае, когда из факта, что в таблице содержится некоторая строка X, следует, что в таблице обязательно существует некоторая определённая строка Y.

Пятая нормальная форма (5NF).Таблица находится в 5NF, если она находится в 4NF и любая многозначная зависимость соединения в ней является тривиальной.

Основываясь на концептуальной модели, создаем следующие сущности: Рабочие, Праздники, Отпуска, Статус, Выходные, Профессия, Сохраненные графики, Месяцы, Графики, Типы дней.

Сущность «Сохраненные_графики» имеет следующие атрибуты:

ID, NameGraphic, DateOfSave, LinkMonthNum, YearNum.

Сущность «Рабочие» имеет следующие атрибуты: ID, WokerName, TabNumber, LinkProfession, LinkStatus.

Сущность «Выходные» имеет атрибуты: ID, DateCelebrate, LinkName.

Таким образом в данной базе данных отношения находятся в третьей нормальной форме, т.к. все записи атомарные, значения одного атрибута одного и того же типа, порядок следования атрибутов в таблице не существенен, во всех отношениях первичный ключ состоит из одного атрибута, в отношениях нет транзитивных зависимостей.

5. Основная часть

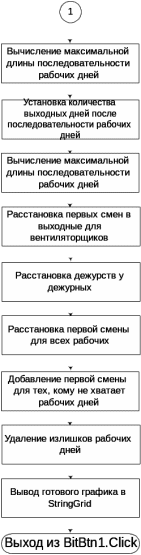

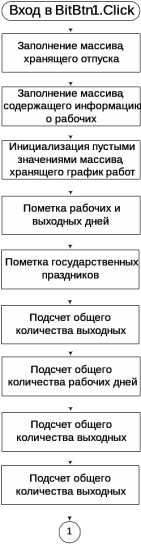

На данной блок схеме представлен общий алгоритм составления графика учета рабочего времени. Для более детального изучения алгоритма можно посмотреть приложение Б в котором помещен исходный код с подробными комментариями. При запуске приложение проверяет, существует ли файл базы данных, если он не найден, происходит динамическое создание структуры базы данных с заполнением первоначальных значений в поля.

6. SQL запросы

Для базы данных «График учета рабочего времени на шахте им. Т. Кузембаева в цехе «Автоматика» » выполнены следующие запросы:

Подсчет количества записей в таблице

Function SQL_CountRows(table:string;Connection:TADOConnection):integer;

var

str:_Recordset;

request:string;

begin

request := 'SELECT COUNT(ID) FROM ' + table;

STR := Connection.Execute(request);

result := integer(str.Fields.Item[0].Value);

end;

где table – передаваемый в функцию параметр – название таблицы;

Получение значений атрибутов из таблицы «Отпуски», для заполнения массива, хранящего эти значения для последующих вычислений.

request := 'SELECT LinkWoker, DateBegin, Length FROM ОТПУСКИ';

STR := ADOConnection1.Execute(request);

Получение значений атрибутов из таблицы «Рабочие», для заполнения массива, хранящего эти значения для последующих вычислений

request := 'SELECT WokerName, LinkStatus, TabNumber FROM РАБОЧИЕ';

STR := ADOConnection1.Execute(request);

Пометка выходных дней в массиве дней месяца из таблицы, в которой хранятся данные о выходных днях «Выходные».

with sql_CreateQuery(ADOConnection1) do begin

SQL.Text := 'SELECT DateCelebrate FROM Выходные WHERE DateCelebrate BETWEEN :Date1 and :Date2';

with Parameters do begin

ParseSQL(SQL.Text, true);

ParamValues['Date1'] := Date1;

ParamValues['Date2'] := Date2;

end;

Open;

while not(EOF) do begin

MonthInfo[DayOfTheMonth(TDateTime(FieldValues['DateCelebrate']))] := DayCelebrate;

next;

end;

Close;

Free;

end;

Сохранение названия сохраненного графика, даты сохранения в таблицу «Сохраненные_графики».

procedure SaveToSavedGraphic(NameBD:string; DateOfSave:TDateTime; MonthNum, YearNum:integer);

begin

with sql_CreateQuery(ADOConnection1) do begin

SQL.Text := 'INSERT INTO Сохраненные_графики (NameGraphic, DateOfSave, LinkMonthNum, YearNum) VALUES(:p1, :p2, :p3, :p4)';

with parameters do begin

ParseSQL(SQL.Text, true);

ParamValues['p1'] := NameBD;

ParamValues['p2'] := DateOfSave;

ParamValues['p3'] := MonthNum;

ParamValues['p4'] := YearNum;

end;

ExecSQL();

Close;

Free;

end;

Процедура сохранения самого графика в таблицу «Графики», с указанием ID сохранения в таблице «Сохраненные_графики».

procedure SaveToGraphic(IDNum, LinkWoker, LinkTypeOfDay:integer; DateOfCell:TDateTime);

begin

with sql_CreateQuery(ADOConnection1) do begin

SQL.Text := 'INSERT INTO Графики (LinkSaveId, LinkWoker, LinkTypeOfDay, DateOfCell) VALUES(:p1, :p2, :p3, :p4)';

with parameters do begin

ParseSQL(SQL.Text, true);

ParamValues['p1'] := IDNum;

ParamValues['p2'] := LinkWoker + 1;

ParamValues['p3'] := LinkTypeOfDay;

ParamValues['p4'] := DateOfCell;

end;

ExecSQL();

Close;

Free;

end;

Получение ID последней добавленной в таблицу строки.

function GetLastID(conn:TADOConnection):integer;

begin

result := 0;

with sql_CreateQuery(conn) do begin

SQL.Text := 'SELECT @@IDENTITY';

Open();

if Not (eof) then begin

result := Fields.Fields[0].Value;

end;

Close();

Free;

end;

request := 'CREATE TABLE Профессия ' + '( ' +

ID IDENTITY (1, 1) CONSTRAINT PK_Profession_ID PRIMARY KEY, '+

nameProfession CHAR(255) NOT NULL UNIQUE '+ ')';

Conn.Execute(request);

request := 'CREATE TABLE Статус ' + '( ' +

' ID IDENTITY (1, 1) CONSTRAINT PK_Profession_ID PRIMARY KEY, ' +

nameStatus CHAR(255) NOT NULL UNIQUE '+ ')';

Conn.Execute(request);

request := 'CREATE TABLE Рабочие ' +'( ' +

' ID IDENTITY (1, 1) CONSTRAINT PK_Woker_ID PRIMARY KEY, ' +

' WokerName CHAR(128) NOT NULL , ' +

' TabNumber INTEGER , ' +

' LinkProfession INTEGER not null CONSTRAINT LINK_Profession_ID ' +

' REFERENCES Профессия(ID) , ' +

' LinkStatus INTEGER not null CONSTRAINT LINK_Status_ID ' +

' REFERENCES Статус(ID)' + ')';

Conn.Execute(request);

request := 'CREATE TABLE Отпуски ' + '( ' +

' ID IDENTITY (1, 1) CONSTRAINT PK_Holidays_ID PRIMARY KEY , ' +

' LinkWoker INTEGER not null CONSTRAINT LINK_Woker_ID ' +

' REFERENCES Рабочие(ID) , ' +

' DateBegin Date , ' +

' Length INTEGER ' + ')';

Conn.Execute(request);

request := 'CREATE TABLE Типы_дней ' + '( ' +

' ID INTEGER UNIQUE, ' +

' NameOfType CHAR(128) ' + ')';

Conn.Execute(request);

request := 'CREATE TABLE Месяцы ' + '( ' +

' ID INTEGER UNIQUE, ' +

' MonthName CHAR(128) ' + ')';

Conn.Execute(request);

request := 'CREATE TABLE Сохраненные_графики ' + '( ' +

' ID IDENTITY (1, 1) CONSTRAINT PK_SavedGraphic_ID PRIMARY KEY , ' +

' NameGraphic CHAR(128) , ' +

' DateOfSave DATE , ' +

' LinkMonthNum INTEGER not null CONSTRAINT LINK_Month_ID ' +

' REFERENCES Месяцы(ID) , ' +

' YearNum CHAR(128) ' + ')';

Conn.Execute(request);

request := 'CREATE TABLE Графики ' + '( ' +

' ID IDENTITY (1, 1) CONSTRAINT PK_Graphic_ID PRIMARY KEY, ' +

' LinkSaveID INTEGER not null CONSTRAINT LINK_SavedGraphics_ID ' +

' REFERENCES Сохраненные_графики(ID) , ' +

' DateOfCell DATE , ' +

' LinkWoker INTEGER not null CONSTRAINT LINK_Woker_IDN ' +

' REFERENCES Рабочие(ID) , ' +

' LinkTypeOfDay INTEGER not null CONSTRAINT LINK_TypeOfDay_ID ' +

' REFERENCES Типы_дней(ID) ' + ')';

Conn.Execute(request);

request := 'CREATE TABLE Праздники ' + '( ' +

' ID IDENTITY (1, 1) CONSTRAINT PK_Celebrate_ID PRIMARY KEY , ' +

' Title CHAR(128) ' + ')';

Conn.Execute(request);

request := 'CREATE TABLE Выходные ' + '( ' +

' ID IDENTITY (1, 1) CONSTRAINT PK_DateCelebrate_ID PRIMARY KEY , ' +

' DateCelebrate DATE , ' +

' LinkName INTEGER not null CONSTRAINT LINK_HOL_ID' +

' REFERENCES Праздники(ID) ' + ')';

Conn.Execute(request);

//---------------------------------Заполнение полей значениями------------------
