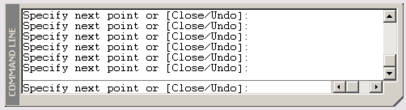

Рис. 1.14. Плавающее окно командных строк

Закрепляется окно команд путем буксировки к верхней или нижней зоне закрепления окна AutoCAD. В окне командных строк можно прокручивать текст, выполнять его редактирование и повторно вводить команды. Для этого используются стандартные клавиши: , вниз, Insert, Delete, Home, End, Page Up, Page Down, Backspace. При повторении ранее введенных команд удобно воспользоваться комбинацией клавиш Ctrl+C, чтобы копировать выделенный текст в буфер обмена, и Ctrl+V — чтобы вставить содержимое буфера в текстовое окно или окно команд. При щелчке правой кнопкой мыши в области окна командных строк или текстового окна AutoCAD вызывает контекстное меню, куда входят шесть последних использованных команд, функции копирования выделенного текста или всего протокола команд, вставки текста, а также вызова диалогового окна Options.

Текстовое окно

Просмотреть большую часть протокола команд — так называемую историю команд (command history) - можно, переключившись в текстовое окно, показанное на рис. 1.15. Оно вызывается по нажатии функциональной клавиши F2 или по команде TEXTSCR, из падающего меню View > Display > Text Window F2.

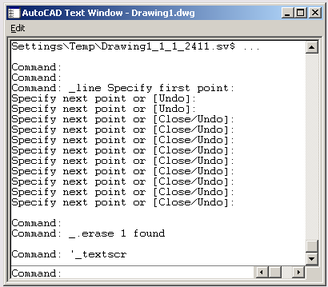

Рис. 1.15. Текстовое окно

Текстовое окно подобно окну команд: в нем также можно вводить команды, наблюдать подсказки и сообщения, выдаваемые AutoCAD. Для перемещения по окну используются полоса прокрутки или клавиши , вниз, Page Up и пр. Содержимое текстового окна предназначено только для чтения и не подлежит изменению. Но протокол команд можно копировать для последующей вставки в командную строку или текстовый редактор.

Экранное меню

В AutoCAD 2005 сохраняется возможность отображения экранного меню. Его включение и отключение выполняются на вкладке Display диалогового окна Options, загружаемого из падающего меню Tools > Options.... Достаточно поставить или снять флажок Display screen menu в области Window Elements.

Экранное меню AutoCAD имеет иерархическую структуру. Используя переходы в различные подменю, можно передвигаться по дереву меню. Для перехода к корню дерева служит верхняя строка экранного меню, где всегда находится слово AutoCAD.

Функциональные клавиши

Для удобной работы с системой сохраняется возможность использования функциональных клавиш:

• F1 — вызов справочной системы AutoCAD;

• F2 — переключение между текстовым и графическим окнами;

• F3 или Ctrl+F — включение/отключение текущих режимов объектной привязки OSNAP;

• F4 — переключение системной переменной TABMODE;

• F5 или Ctrl+E — циклическое переключение изометрических плоскостей;

• F6 или CtrL+D — включение/отключение отображения текущих координат курсора в строке состояния;

• F7 или Ctrl+G — включение/отключение отображения сетки GRID;

• F8 или Ctrl+L — включение/отключение ортогонального режима ORTHO;

• F9 или Ctrl+B — включение/отключение шаговой привязки SNAP;

• F10 — включение/отключение режима полярного отслеживания POLAR;

• F11 — включение/отключение режима объектного отслеживания OTRACK;

• Esc или Ctrl+[, Ctrl+\ — прерывание текущей операции;

• Enter, Ctrl+M или Ctrl+J — повторение последней команды;

• Ctrl+A — включение и отключение выбора группы объектов;

• Ctrl+C — копирование объектов в буфер обмена Windows;

• Ctrl+N — открытие диалогового окна создания нового рисунка Create New Drawing;

• Ctrl+O — открытие диалогового окна выбора ранее созданного чертежа Select File;

• Ctrl+P — открытие диалогового окна вывода чертежа на печать Plot-Model;

• Ctrl+R — смена видового журнала;

• Ctrl+S — сохранение текущего рисунка;

• Ctrl+V — вставка объектов из буфера обмена данных в текущий чертеж;

• Ctrl+X — удаление выбранных объектов из чертежа и копирование их в буфер обмена данными;

• Ctrl+Y — восстановление только что отмененного действия;

• Ctrl+Z — отмена последней команды.

Контекстное меню

Для выбора пунктов меню и команд на панели инструментов часто используется устройство указания — мышь. При работе с мышью нажатие левой кнопки обычно обеспечивает выбор и указание точки на экране; щелчок правой кнопкой мыши вызывает контекстное меню (см. рис. 1.7,1.8,1.16). Форма и содержание меню зависят от положения указателя мыши и состояния задачи: например, обеспечивается быстрый доступ к опциям, необходимым для текущей команды.

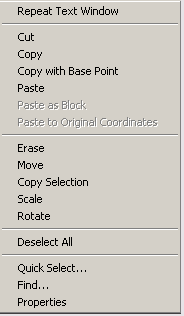

Рис. 1.16. Пример контекстного меню

При щелчке правой кнопкой мыши в области рисования вызывается одно из шести контекстных меню:

• стандартное — содержит набор стандартных функций, предназначенных, в частности, для работы с буфером обмена, зумирования, панорамирования. Чтобы вызвать это меню, необходимо отменить выбор объектов, завершить текущую активную команду и щелкнуть правой кнопкой мыши;

• редактирование — объединяет функции, предназначенные для редактирования объектов. Набор функций может изменяться в зависимости от типа выбранного объекта. Чтобы вызвать меню, необходимо выбрать один или несколько объектов, завершить текущую активную команду и щелкнуть правой кнопкой мыши;

• команда — содержит набор функций, облегчающих выполнение команд с помощью мыши. Сюда также включаются опции текущей команды, отображаемые в командной строке. Для вызова данного меню необходимо при выполнении какой-либо команды щелкнуть правой кнопкой мыши;

• объектная привязка — позволяет выбрать или настроить режимы объектной привязки, включить координатный фильтр. Для вызова меню следует щелкнуть правой кнопкой мыши, удерживая нажатой клавишу -Shift;

• ручки — содержит функции, позволяющие проводить редактирование с помощью ручек. Для вызова меню необходимо выделить на объекте ручки и щелкнуть правой кнопкой мыши;

• OLE — объединяет функции, позволяющие редактировать OLE-объекты. Для вызова меню необходимо щелкнуть правой кнопкой мыши по вставленному в рисунок OLE-объекту.

Контекстные меню объектная привязка, ручки и OLE всегда включены, а потому их можно вызывать в любой момент. Контекстные же меню стандартное, редактирование и команда можно отключить.

В этом случае щелчок правой кнопкой мыши будет соответствовать нажатию клавиши Enter. По умолчанию вызов этих трех контекстных меню включен.

Для других элементов окна AutoCAD, кроме области рисования, можно вызывать следующие контекстные меню:

панель инструментов. Для включения/отключения какой-либо панели или для настройки панелей необходимо щелкнуть по любой из них правой кнопкой мыши. Для отображения списка групп

• панелей следует щелкнуть правой кнопкой мыши по свободной области правее стандартной панели инструментов;

• командная строка. Для выбора одной из шести команд, выполнявшихся последними, или для вызова некоторых функций, используемых при работе с командной строкой, необходимо щелкнуть правой кнопкой мыши по командной строке или в окне команд;

• диалоговое окно (это меню доступно не для всех диалоговых окон). Как правило, контекстные меню связаны либо с раскрывающимися списками, либо с полями для ввода значений и позволяют удалять, переименовывать отдельные пункты списка или работать с буфером обмена. Контекстные меню могут быть связаны и с некоторыми другими элементами окон. Для вызова меню следует щелкнуть правой кнопкой мыши по элементу диалогового окна;

• строка состояния. Для переключения режима рисования или изменения настроек необходимо щелкнуть правой кнопкой мыши по области строки, где выводятся текущие координаты, либо по любой кнопке переключения режима рисования или изменения настроек;

• вкладки Model/Layout. Для вызова окон печати и настройки параметров страницы, а также управления листами следует щелкнуть правой кнопкой мыши по вкладке Model или одной из вкладок Layout.

Проектирование Компьютерного стола на AutoCAD 2007

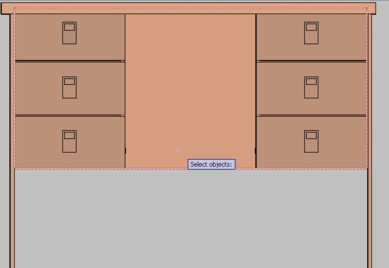

Для построения трехмерного изображения компьютерного стола, я использовал инструмент rectangle (прямоугольник) из панели Draw (Черчение),модификатор extrude (выдавить) из панели Solids, для преобразования прямоугольника в трёхмерное изображение куба. Для построения реалистичного изображения клавиш ноутбука, мы применили инструмент taper faces из панели Solid Editing , а также subtract из панели моделирование, для реалистичного изображения полок компьютерного стола

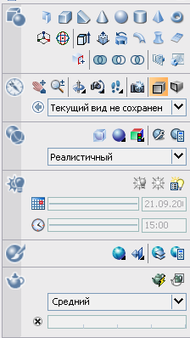

МОДЕЛИРОВАНИЕ

ЧЕРЧЕНИЕ

Solid editing

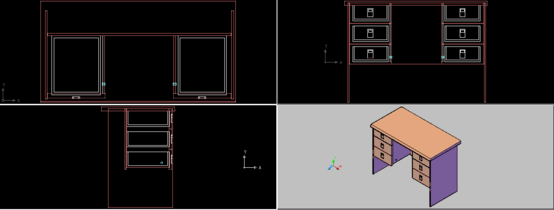

Компьютерный стол в трехмерном пространстве

Вид сверху вид снизу и вид с Юго-Западной изометрии.

Объектные гиперссылки

При помщи мощной новой функции Hyperlinks, пользователи могут легко присоединять гиперссылки к объектам AutoCAD, а затем последовательно передавать эту связь любому файлу DWG, файлу документа в Windows, адресу URL, и т.д. где угодно в мире. Диалоговое окно вставки гиперссылок и новая панель инструментов для работы с Web обладают мощными функциями, просты в использовании и согласуются с другими офисными приложениями.

Характерный курсор дает динамический отклик, когда он наталкивается в чертеже на объект с гиперссылками. Подобно кнопкам навигации вперед и назад в браузере, похожие кнопки на панели инструментов для работы с Web позволяют пермещаться между посещаемыми web-серверами, документами Word, электронными таблицами Excel, чертежами AutoCAD и другими файлами.

ePlot - электронная печать файлов DWF

Электронная печать -- ePlot, новинка в AutoCAD 2000, дает пользователям все управление, точность и функциональность, которые им необходимы для публикации чертежей в защищенном, нейтральном и готовом к использованию на Internet формате DWF (Drawing Web Format). Благодаря функции ePlot, Вы обладаете точностью печати на бумаге, при этом экономя время и деньги, связанные с распространением бумажных копий чертежа. Вот некоторые из преимуществ функции ePlot:

Интерфейс вывода на печать AutoCAD 2007 пользуется для создания файлов DWF, так что пользователи могут по-прежнему контролировать размер листа, отступы, толщину линий, и другие атрибуты печати.

Сохраненные параметры печати могут быть легко использованы в электронном выводе ePlot в файл DWF, гарантируя тем самым единообразие между файлами DWF и бумажными распечатками.

Заключение

В заключении хотелось бы сказать, что AutoCAD 2007 обладает более 400 усовершенствованиями, совсем непросто охватить широту и глубину этой версии в простом перечне функций. Скорее, более уместным, было бы говорить об основных задачах, которые решают эти функции. Вот они:

Производительность прежде всего, поскольку каждая минута является решающей в этом конкурентном мире

Программное обеспечение должно устранять препятствия, облегчая эффективную работу клиентов

Данные САПР имеют динамический характер, а все полезные наработки должны быть доступны для многократного использования

Нельзя быть изолированным, а сотрудничество в проектировании должно быть беспрепятственным

Дизайн - дело личное, а программное обеспечение САПР должно быть адаптируемо к индивидуальным потребностям.

Список используемой литературы:

1. Справочник AutoCad 2007, входящий в пакет AutoDesk
