Procedure ClearDevice;

Процедура ClearViewPort.

Очищає графічне вікно, а якщо вікно не визначено до цього моменту - весь екран. При очищенні вікно заповнюється кольором з номером 0 з поточної палітри. Покажчик переміщається в лівий верхній кут вікна.

Заголовок:

Procedure ClearViewPort;

Процедура GetAspectRatio.

Повертає два числа, дозволяючи оцінити співвідношення сторін екрану.

Заголовок:

Procedure GetAspectRatio(var X,Y: Word);

Тут X, Y - змінні типу Word. Значення, що повертаються в цих змінних, дозволяють обчислити відношення сторін графічного екрану в пікселях. Знайдений з їх допомогою коефіцієнт може використовуватися при побудові правильних геометричних фігур, таких як кола, квадрати і т.п. Наприклад, якщо Ви хочете побудувати квадрат із стороною L пікселів по вертикалі, Ви повинні використовувати оператори

GetAspectRatio (Xasp, Yasp);

Rectangle(x1, y1, x1+L*round (Yasp/Xasp), y1+L);

а якщо L визначає довжину квадрата по горизонталі, то використовується оператор

Rectangle (x1,y1,x1+L,y1+L*round(Xasp/Yasp));

Процедура SetAspectRatio.

Встановлює масштабний коефіцієнт відношення сторін графічного екрану. Заголовок:

Procedure SetAspectRatio(X,Y: Word);

Тут X, Y- встановлювані співвідношення сторін.

Процедура SetActivePage.

Робить активною вказану сторінку відеопам'яті.

Заголовок:

Procedure SetActivePage(PageNum: Word);

Тут PageNum - номер сторінки.

Процедура може використовуватися тільки з адаптерами, що підтримують багатосторінкову роботу (EGA, VGA і т.п.). Фактично процедура просто переадресує графічний висновок в іншу область відеопам'яті, проте виведення текстів за допомогою Write/WriteLn завжди здійснюється тільки на сторінку, яка є видимою в даний момент (активна сторінка може бути невидимою). Нумерація сторінок починається з нуля.

Процедура SetVisualPage.

Робить видимою сторінку з вказаним номером.

Заголовок:

Procedure SetVisualPAge(PageNum: Word);

Тут PageNum - номер сторінки.

Процедура може використовуватися тільки з адаптерами, що підтримують багатосторінкову роботу (EGA, VGA і т.п.). Нумерація сторінок починається з нуля.

• Багатокутники

Процедура Rectangle.

Викреслює прямокутник з вказаними координатами кутів.

Заголовок:

Procedure Rectangle(X1,Y1,X2,Y2: Integer);

Тут X1... Y2 - координати лівого верхнього (X1, Y1) і правого нижнього (Х2, Y2) кутів прямокутника. Прямокутник викреслюється з використанням поточного кольору і поточного стилю ліній.

Процедура DrawPoly.

Викреслює довільну ламану лінію, задану координатами точок зламу.

Procedure DrawPoly(N: Word; var Points)

Тут N - кількість точок зламу, включаючи обидві крайні крапки; Points - змінна типа PointType, що містить координати точок зламу.

Координати точок зламу задаються парою значень типа Word: перше визначає горизонтальну, друге - вертикальну координати. Для них можна використовувати наступний певний в модулі тип:

type

PointType = record

х, у : Word

end;

• Дуги, кола, еліпси

Процедура Circle.

Викреслює коло.

Заголовок:

Procedure Circle(X,Y: Integer; R: Word);

Тут X, Y- координати центру; R - радіус в пікселях.

Коло виводиться поточним кольором. Товщина лінії встановлюється поточним стилем, вид лінії завжди SolidLn (суцільна). Процедура викреслює правильне коло з урахуванням зміни лінійного розміру радіусу залежно від його напряму щодо сторін графічного екрану, тобто з урахуванням коефіцієнта GetAspectRatio. У зв'язку з цим параметр R визначає кількість пікселів в горизонтальному напрямі.

Процедура Arc.

Креслить дугу кола.

Заголовок:

Procedure Arc(X,Y: Integer; BegA,EndA,R: Word);

Тут X, У - координати центру; BegA, EndA - відповідно початковий і кінцевий кути дуги; R - радіус.

Кути відлічуються проти годинникової стрілки і вказуються в градусах. Нульовий кут відповідає горизонтальному напряму вектора зліва направо. Якщо задати значення початкового кута 0 і кінцевого - 359, то буде виведено повне коло. При викреслюванні дуги кола використовуються ті ж угоди щодо ліній і радіусу, що і в процедурі Circle.

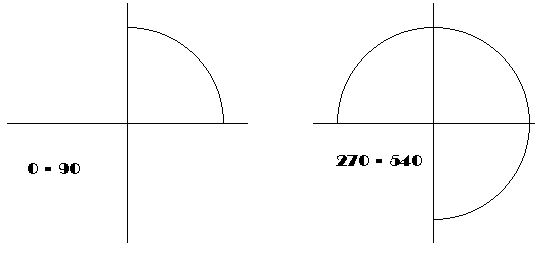

От як виглядають дві дуги: одна з кутами 0 і 90, друга 270 і 540 градусів (мал. 1):

Мал.1 Ілюстрація процедури Arc

Процедура GetArcCoords.

Повертає координати трьох крапок: центру, початку і кінця дуги.

Заголовок:

Procedure GetArcCoords(var Coords: ArcCoordsType);

Тут Coords - змінна типа ArcCoordsType, в якій процедура повертає координати центру, початку і кінця дуги.

Тип ArcCoordsType визначений в модулі Graph таким чином:

type

ArcCoordsType = record

X,Y : Integer; {Координати центру}

Xstart,Ystart: Integer; {Початок дуги}

Xend,Yend : Integer; {Кінець дуги}

end;

Процедура Ellipse.

Викреслює еліпсну дугу.

Заголовок:

Procedure Ellipse(X,Y: Integer; BegA,EndA,RX,RY: Word);

Тут X, Y - координати центру; BegA, EndA - відповідно початковий і кінцевий кути дуги; RX, RY- горизонтальний і вертикальний радіуси еліпса в пікселях.

При викреслюванні дуги еліпса використовуються ті ж угоди щодо ліній, що і в процедурі Circle, і ті ж угоди щодо кутів, що і в процедурі Arc. Якщо радіуси погоджувати з урахуванням масштабного коефіцієнта GetAspectRatio, буде викреслено правильне коло.

• Фарби, палітри, заповнення

Процедура SetColor.

Встановлює поточний колір для ліній і символів, що виводяться. Заголовок:

Procedure SetColor(Color: Word);

Тут Color - поточний колір.

В модулі Graph визначені точно такі ж константи для завдання кольору, як і в модулі СИГ .

Функція GetColor. Повертає значення типа Word, що містить код поточного кольору.

Заголовок:

Function GetColor: Word;

Функція GetMaxColor.

Повертає значення типу Word, що містить максимальний доступний код кольору, який можна використовувати для звернення до SetColor.

Заголовок:

Function GetMaxColor: Word;

Процедура SetBkColor.

Встановлює колір фону.

Заголовок:

Procedure SetBkColor(Color: Word);

Тут Color - колір фону.

На відміну від текстового режиму, в якому колір фону може бути тільки темного відтінку, в графічному режимі він може бути будь-ким. Установка нового кольору фону негайно змінює колір графічного екрану. Це означає, що не можна створити зображення, дві ділянки якого мали б різний колір фону. Для CGA -адаптера в режимі високого розширення установка кольору фону змінює колір активних пікселів. Після заміни кольору фону на будь-який, відмінний від 0 (Black) колір, Ви не зможете більш використовувати колір 0 як чорний, він замінюватиметься на колір фону, оскільки процедури модуля Graph інтерпретують колір з номером 0 як колір фону. Це означає, зокрема, що Ви вже не зможете повернути фону чорний колір!

Функція GetBkColor.

Повертає значення типу Word, що містить поточний колір фону. Заголовок:

Function GetBkColor: Word;

Процедура SetPalette.

Замінює один з кольорів палітри на новий колір.

Заголовок:

Procedure SetPalette(N: Word; Color: Shortlnt);

Тут N - номер кольору в палітрі; Color - номер знов встановлюваного кольору.

Дана процедура може працювати тільки з адаптерами EGA або VGA. Вона не повинна використовуватися з IBM8514 або 256-кольоровим варіантом VGA - для цих адаптерів призначена особлива процедура SetRGBPalette (див. нижче). Первинне розміщення кольорів в палітрах EGA/VGA відповідає послідовності їх опису константами Black....White, тобто колір з індексом 0 - чорний, 1 - синій, 2 - зелений і т.д. Після звернення до процедури всі фрагменти зображення, виконані кольором з індексом N з палітри кольорів, одержать колір Color. Наприклад, якщо виконати оператор

SetPalette(2,White);

то колір з індексом 2 (первинно це - бірюзовий колір Cyan) буде замінений на білий. Колір з індексом 0 ототожнюється з кольором фону і може змінюватися разом з будь-яким іншим кольором.

Процедура GetPalette.

Повертає розмір і кольори поточної палітри.

Заголовок:

Procedure GetPalette(var Palettelnfo: PaletteType);

Тут Palettelnfo - змінна типа PaletteType, що повертає розмір і кольори палітри.

В модулі Graph визначена константа

const

MaxColors =15;

і тип

type

PaletteType = record

Size : Word; {Кількість кольорів в палітрі}

Colors : array [0..MaxColors] Shortlnt

{Номери вхідних в палітру кольорів}

end;

Процедура SetAllPalette.

Змінює одночасно декілька кольорів палітри.

Заголовок процедури:

Procedure SetAllPalette(var Palette);

Параметр Palette в заголовку процедури описаний як параметр, що не типізується. Перший байт цього параметра повинен містити довжину N палітри, решта N байтів - номери знов встановлюваних кольорів в діапазоні від -1 до MaxColors. Код -1 означає, що відповідний колір початкової палітри не міняється.

Функція GetPaletteSize.

Повертає значення типу Integer, що містить розмір палітри (максимальна кількість доступних кольорів).

Заголовок:

Function GetPaletteSize: Integer;

Процедура GetDefaultPalette.

Повертає структуру палітри, встановлювану за змовчуванням (в режимі автонастройки).

Заголовок:

Procedure GetDefaultPalette(var Palette: PaletteType);

Тут Palette - змінна типа PaletteType (див. процедуру GetPalette), в якій повертаються розмір і кольори палітри.

Процедура SetFillStyle.

Встановлює стиль (тип і колір) заповнення.

Заголовок:

Procedure SetFillStyle(Fill,Color: Word);

Тут Fill - тип заповнення; Color - колір заповнення.

За допомогою заповнення можна покривати які-небудь фрагменти зображення узором, що періодично повторюється. Для вказівки типу заповнення використовуються наступні заздалегідь певні константи:

const

EmptyFill = 0;{Заповнення фоном (узор відсутній)}

SolidFill = 1;{Суцільне заповнення}

LineFill = 2;{Заповнення -------}

LtSlashFill = 3;{Заповнення ///////}

SlashFill = 4;{Заповнення потовщеними ///}

BkSlashFill = 5;{Заповнення потовщеними \\\}

LtBkSlashFill = 6;{Заповнення \\\\\\\}

HatchFill = 7;{Заповнення +++++++}

XHatchFill = 8;{Заповнення ххххххх}

InterleaveFill= 9;{Заповнення прямокутну клітинку}

WideDotFill = 10;{Заповнення рідкісними крапками}

CloseDotFill = 11;{Заповнення частими крапками}

UserFill = 12;{Узор визначається користувачем}

Процедура SetFillPattern.

Встановлює зразок малюнка і колір штрихування. Заголовок:

Procedure SetFillPattern(Pattern: FillPatternType;Color: Word);

Тут Pattern - вираз типу FillPatternType; встановлює зразок малюнка для Fill - UserFill в процедурі SetFillStyle; Color - колір заповнення.

Зразок малюнка задається у вигляді матриці з 8x8 пікселів і може бути представлений масивом з 8 байт наступного типу:

type

FillPatternType = array [1..8] Byte;

Кожний розряд будь-якого з цих байтів управляє світимістю пікселя, причому перший байт визначає 8 пікселів першого рядка на екрані, другий байт - 8 пікселів другого рядка і т.д.

Процедура GetFillPattern.

Повертає зразок заповнення, встановлений раніше процедурою SetFillPattern. Заголовок:

Procedure GetFillPattern(var Pattern: FillPatternType);

Тут Pattern - змінна типа FillPatternType, в якій повертається зразок заповнення.

Якщо програма не встановлювала зразок за допомогою процедури SetFillPattern, масив Pattern заповнюється байтами із значенням 255 ($FF).

Процедура GetFillSettings.

Повертає поточний стиль заповнення. Заголовок:

Procedure GetFillSettings(var Pattlnfo: FillSettingsType);

Тут Pattlnfo - змінна типа FillSettingsType, в якій повертається поточний стиль заповнення.

В модулі Graph визначений тип:

type

FillSettingsType = record

Pattern: Word; {Зразок}

Color : Word {Колір}

end;
