Ниже перечислены основные преимущества использования коммутаторов Ethernet:

1. Повышение производительности за счет высокоскоростных соединений между сегментами Ethernet (магистральные коммутаторы) или узлами сети (коммутаторы для рабочих групп). В отличие от разделяемой среды Ethernet коммутаторы позволяют обеспечить рост интегральной производительности при добавлении в сеть пользователей или сегментов.

2. Снижение числа коллизий, особенно в тех случаях, когда каждый пользователь подключен к отдельному порту коммутатора.

3. Незначительные расходы при переходе от разделяемой среды к коммутируемой за счет сохранения существующей инфраструктуры 10 Mbps Ethernet (кабели, адаптеры, программы).

4. Повышение безопасности за счет передачи пакетов только в тот порт, к которому подключен адресат.

5. Малое и предсказуемое время задержки за счет того, что полосу разделяет небольшое число пользователей (в идеале - один)

• Кабельные системы Fast Ethernet

Fast Ethernet

Технология Fast Ethernet во многом совпадает с традиционной технологией Ethernet, но быстрее ее в 10 раз. Fast Ethernet или 100BASE-T работает со скоростью 100 мегабит в секунду (Mbps) вместо 10 для традиционного варианта Ethernet. Технология 100BASE-T использует кадры того же формата и длины, как Ethernet и не требует изменения протоколов высших уровней, приложений или сетевых ОС на рабочих станциях. Вы можете маршрутизировать и коммутировать пакеты между сетями 10 Mbps и 100 Mbps без трансляции протоколов и связанных с ней задержек. Технология Fast Ethernet использует протокол CSMA/CD подуровня MAC для обеспечения доступа к среде передачи. Большинство современных сетей Ethernet построены на основе топологии "звезда", где концентратор (коммутатор) является центром сети, а кабели от концентратора тянутся к каждому компьютеру. Такая же топология используется в сетях Fast Ethernet, хотя диаметр сети несколько меньше по причине более высокой скорости.

Кабельные системы Fast Ethernet

В сетях Fast Ethernet существует несколько правил, которые требуется соблюдать. В данном разделе приведены правила, относящиеся к кабельным системам:

• выбор кабелей

• длина кабелей

• спецификации кабелей категории 5

• нормальные и перекрученные (cross-over) кабели

• патч-панели

• переходные помехи

Выбор кабелей

Fast Ethernet использует неэкранированный кабель из скрученных пар проводников (UTP), как указано в спецификации IEEE 802.3u для 100BASE-T. Стандарт рекомендует использовать кабель категории 5 с двумя или четырьмя парами проводников, помещенных в пластиковую оболочку. Кабели категории 5 сертифицированы для полосы пропускания 100 MHz. В 100BASE-TX одна пара используется для передачи данных, вторая - для обнаружения коллизий и приема. При выборе и установке кабельных систем категории 5 используйте приведенные ниже рекомендации:

• Сертификат. Удостоверьтесь, что выбранный кабель имеет категорию 5 и сертификат UL или ETL.

• Установка разъемов. Для минимизации переходных помех не допускайте раскручивания пар при установке разъемов RJ-45, максимум 1.5 см.

Длина кабелей

Длина кабелей в структурированных системах категории 5 описана в спецификации ANSI/EIA/TIA-568-A и не может превышать 100 метров:

• 6 m между концентратором и патч-панелью (если они используются)

• 90 m от кабельного шкафа до настенной розетки

• 3 m между розеткой и настольным устройством

Патч-панели и другое соединительное оборудование должны удовлетворять требованиям категории 5 (100 Mbps). Длина раскрученных участков пар при заделке в любые коммутационные устройства не должна превышать 1.5 см.

Кабельные спецификации

В таблице 1 приведены электрические спецификации для кабелей категории 5.

Таблица 1. Электрические спецификации кабелей категории 5

Параметр	Значение
Число пар	2 или 4
Импеданс	100 Ом +/- 15%
Емкость на частоте 1 KHz	< = 5.6 nF на 100 m
Максимальное затухание (dB на 100 m, при 20o C)	при 16 MHz: 8.2 при 31 MHz: 11.7 при 100 MHz: 22
Переходное затухание NEXT (dB, не менее)	при 16 MHz: 44 при 31 MHz: 39 при 100 MHz: 32

Кабели UTP

При обмене данными между двумя устройствами приемник одного из устройств должен быть соединен с передатчиком другого и наоборот. Перекрутка пар (cross-over) обычно реализуется внутри одного из устройств при разводке кабеля в разъеме. Некоторые порты концентраторов и коммутаторов поддерживают возможность смены типа разводки проводников в разъеме (MDI-X или Normal). Сетевые адаптеры компьютеров обычно не позволяют менять тип разводки порта и обозначаются как устройства с портом MDI или Uplink. На рисунках 1 и 2 показаны варианты соединения портов прямым и перекрученным (cross-over) кабелем.

Рисунок 1. Соединение прямым кабелем

Рисунок 2. Соединение перекрученным кабелем

Патч-панели и кабели

Если Вы используете патч-панели, убедитесь, что они соответствуют спецификациям 100BASE-T. NETGEAR рекомендует использовать все оборудование категории 5.

При использовании патч-панелей Вам потребуются кабели для подключения портов концентратора к панели.

Рисунок C-3. Патч-кабель UTP с разъемами RJ-45 на концах

Разъемы RJ-45

Модульные разъемы IEC 603-7 с 8 контактами, называемые обычно RJ-45, используются для соединения концентраторов, компьютеров, мостов, коммутаторов и т.п. с помощью неэкранированного кабеля из скрученных пар (UTP). Разъемы RJ-45 можно использовать с 4-парными кабелями UTP категории 5. В сетях Fast Ethernet следует использовать кабели и разъемы, сертифицированные для 100BASE-T. Зачастую с кабелем категории 5 используются разъемы категории 3. Однако при скорости 100 Mbps это может привести к возникновению проблем.

Переходные помехи (NEXT)

Одной из характеристик кабелей UTP является переходное затухание или уровень переходных помех (NEXT). Уровень переходных помех характеризуется мощностью сигнала, наведенного от соседних пар. Поскольку затухание в кабеле снижает уровень принятого сигнала, высокий уровень переходных помех может приводить к искажению принятого сигнала. Межпарные наводки на концах кабеля зависят от длины раскрученной части каждой пары при установке разъема. При малой длине раскрученной части пар и хорошей скрутке по всей длине уровень переходных помех снижается. Одним из способов снижения переходных помех является использование пар с наиболее частой скруткой. Выбирая кабельную систему (кабели, разъемы, кросс-панели) необходимо принимайте во внимание длину, на которую придется раскрутить пары проводников при соединении

Монтаж и настройка

Местоположение/Расстояния/Питание коммутаторов

Выбор места установки концентратора является наиболее важным этапом планирования небольшой сети. Коммутатор разумно расположить вблизи геометрического центра сети (на равном приблизительно расстоянии от всех компьютеров). Такое расположение позволит минимизировать расход кабеля. Длина кабеля от концентратора до любого из подключаемых к сети компьютеров или периферийных устройств не должна превышать 100 метров. Коммутатор можно поставить на стол или закрепить его на стене с помощью входящих в комплект скоб. Установка коммутатора на стене позволяет упростить подключение кабелей, если они уже проложены в Вашем офисе. При планировании сети не забудьте о возможности наращивания (каскадирования) сети на основе коммутаторов. Возможно собрать в одном месте несколько коммутаторов (для увеличения числа портов), соединив их через порты расширения. Не стоит забывать о розетке для питания коммутатор. Требования к питающей сети приведены в Руководстве пользователя.

Установка адаптеров в компьютеры

Приведен краткий обзор процесса установки сетевых адаптеров. Большинство современных адаптеров поддерживают программную установку параметров или относятся к типу plug-and-play и, скорей всего, не потребуется устанавливать переключатели или перемычки на плате.

По умолчанию новые адаптеры обычно имеют следующие параметры:

I/O Base (I/O_SEL)	300
Interrupt (IRQ)	3
BootROM (удаленная загрузка)	Disable (отключена)
BootROM address	C800H
SS Jumper	Standard speed (стандартная скорость)

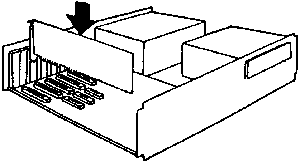

Для установки адаптера в компьютер выполните следующие операции:

1. Выключите компьютер и отсоедините от компьютера все кабели во избежание повреждения оборудования.

2. Снимите крышку корпуса компьютера.

3. Выбрать подходящий разъем расширения и снять заглушку на задней стенке корпуса.

4. Вставить плату адаптера в разъем и завернуть винт, фиксирующий плату в корпусе.

5. Собрать компьютер и подключить к нему все кабели.

6. Повторить операции 1-5 для всех компьютеров

• Монтаж вилки RJ-45 на кабель

Лучше всего пользоваться специальным обжимным инструментом. В крайнем случае, несколько разъемов можно обжать отверткой.

Монтаж производится одинаковым способом ( 568A или 568B) с обеих сторон кабеля. За исключением случая, когда вы делаете "cross-over" кабель для соединения двух компьютеров напрямую без коммутатора.

1. Удалите внешнюю оболочку кабеля на длину 12,5 мм (1/2 дюйма). В обжимном инструменте имеется специальный нож и ограничитель для этой операции.

2. Расплетите кабель и расположите провода в соответствии с выбранной вами схемой заделки, причем длина расплетения не должна превышать 12,5 мм.

3. Поверните вилку контактами к себе, как на рисунке, и аккуратно надвиньте на кабель до упора , чтобы провода прошли под контактами.

4. Обожмите вилку

На обжимном инструменте имеется специальное гнездо, в которое вставляется вилка с проводами и нажатием на ручки инструмента обжимается
