* ручное, при котором проектирование компонентов ИС осуще­ствляется без использования специальных инструментальных программных средств, а программирование - на алгоритми­ческих языках;

* компьютерное, при котором производится генерация или кон­фигурирование (настройка) проектных решений на основе использования специальных инструментальных программных средств.

По степени использования типовых проектных решений различают следующие методы проектирования:

* оригинальное (индивидуальное), когда проектные решения разрабатываются «с нуля» в соответствии с требованиями к АИС. Характеризуется тем, что все виды проектных работ ориентированы на создание индивидуальных для каждого объекта проектов, которые в максимальной степени отражают все его особенности;

* типовое, предполагающее конфигурирование ИС из готовых типовых проектных решении (программных модулей). Выполняется на основе опыта, полученного при разработке индивидуальных проектов. Типовые проекты, как обобщение опыта для некоторых групп организационно-экономических систем или видов работ, в каждом конкретном случае связаны со множеством специфических особенностей и различаются по степени охвата функций управления, выполняемым работам и разрабатываемой проектной документации.

По степени адаптивности проектных решений выделяют методы;

* реконструкции, когда адаптация проектных решений выполняется путем переработки соответствующих компонентов (перепрограммирования программных модулей);

* параметризации, когда проектные решения настраиваются (генерируются) в соответствии с изменяемыми параметрами;

* реструктуризации модели, когда изменяется модель проблемной области, на основе которой автоматически заново генерируются проектные решения.

Сочетание различных признаков классификации методов обусловливает характер используемых технологий проектирования ИС, среди которых выделяют два основных класса: каноническую и индустриальную технологии (табл. 5.). Индустриальная технология проектирования, в свою очередь, разбивается на два подкласса: автоматизированное (использование CASE-технологий) и типовое (параметрически-ориентированное или модельно-ориентированное) проектирование. Использование индустриальных технологий не исключает использования в отдельных случаях канонических.

Для конкретных видов технологий проектирования свойственно применение определенных средств разработки ИС, которые поддерживают выполнение, как отдельных проектных работ, этапов, так и их совокупностей. Поэтому перед разработчиками ИС, как правило, стоит задача выбора средств проектирования, которые по своим характеристикам в наибольшей степени соответствуют требованиям конкретного предприятия.

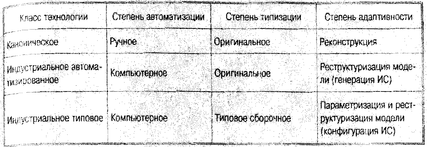

Таблица 5. Характеристики классов технологий проектирования

Средства проектирования ИС можно разделить на два класса:

Без использования ЭВМ и с использованием ЭВМ.

Средства проектирования без использования ЭВМ применяются на всех стадиях и этапах. Как правило, это средства организационно-методического обеспечения операций и в первую очередь раз­личные стандарты, регламентирующие процесс проектирования систем. Сюда же относятся единая система классификации и кодирования информации, унифицированная система документации, модели описания и анализа потоков информации и т. п.

Средства проектирования с использованием ЭВМ могут приме­няться как на отдельных, так и на всех стадиях и этапах процесса проектирования ИС и соответственно поддерживают разработку элементов, разделов, проекта системы в целом. Все множество средств проектирования с использованием ЭВМ делят на четыре подкласса.

1. Операционные средства, которые поддерживают проектиро­вание операций обработки информации. К данному подклассу средств относятся алгоритмические языки, библиотеки стандартных подпрограмм и классов объектов, макрогенераторы, генераторы программ типовых операций обработки данных и т. п., а также средства расширения функций операционных систем (утилиты). В данный класс включаются также такие простейшие инструментальные средства проектирования, как средства для тестирования и отладки программ, поддержки процесса документирования проекта и т. п. Особенность последних программ заключается в том, что с их помощью повышается производительность труда проектировщиков, но не разрабатывается законченное проектное решение.

Таким образом, средства данного подкласса поддерживают дельные операции проектирования ИС и могут применяться независимо друг от друга.

2. Средства, поддерживающие проектирование отдельных компонентов. К данному подклассу относятся средства общесистемного назначения:

* системы управления базами данных (СУБД);

* методо-ориентированные пакеты прикладных программ (ре­шение задач дискретного программирования, математической статистики и т. П.);

* табличные процессоры;

* статистические ППП и др.

Для перечисленных средств характерно их использование для разработки технологических подсистем ИС: ввода информации, организации хранения и доступа к данным, вычислении, анализа и отображения данных, принятия решений.

3. Средства, поддерживающие проектирование разделов проекта. В этом подклассе выделяют функциональные средства проектирования.

Функциональные средства направлены на разработку автоматизированных систем, реализующих функции, комплексы задач и задачи управления. Разнообразие предметных областей порождает многообразие средств данного полкласса, ориентированных тип организационной системы (промышленная, непромышленная сферы), уровень управления (например, предприятие, цех, отдел, участок, рабочее место), функцию управлении (планирование, учет и т. п.).

К функциональным средствам проектирования систем обработки информации относятся типовые проектные решения, функциональные пакеты прикладных программ, типовые проекты.

4. Средства, поддерживающие разработку на стадиях и этапах процесса проектирования. К данному классу относятся средства автоматизации проектирования ИС (CASE-средства). Современные CASE-средства в свою очередь, классифицируются в основном по двум признакам:

1) по охватываемым этапам процесса разработки ИС;

2) по степени интегрированности:

* отдельные локальные средства (tools);

* набор неинтегрированных средств, охватывающих большин­ство этапов разработки ИС (toolkit);

* полностью интегрированные средства, связанные общей базой проектных данных - репозиторием (workbench).

Формализация технологии проектирования ИС

Сложность, высокие затраты и трудоемкость процесса проектирования ИС на протяжении всего жизненного цикла вызывают необходимость, с одной стороны, выбора адекватной экономическому объекту технологии проектирования, с другой - наличие эффективного инструмента управления процессом ее применения. С этой точки зрения возникает потребность в построении такой формализованной модели технологии проектирования, на основе которой можно было бы оценить необходимость и возможность применения определенной технологии проектирования с учетом сформулированных требований к ИС и выделенных на экономическом объекте ресурсов, а в последующем контролировать ход и результаты проектирования.

В наибольшей степени задаче формализации технологии проек­тирования ИС соответствует аппарат технологических сетей проек­тирования.

Технологическая сеть проектирования (ТСП) строится на основе отдельных технологических операции. Под ТСП понимается взаимосвязанная по входам и выходам последовательность технологических операций проектирования, выполнение которых приводит достижению требуемого результата - созданию проекта ИС.

Технологические сети проектирования могут строиться с различной степенью детализации. Наиболее детализированная ТСП, в которой каждая технологическая операция является ручной, называется канонической. Каноническая ТСП наиболее пригодна для проектировщиков-исполнителей, так как является руководством по проектированию ИС. Вместо с тем каноническая ТСП всего проекта редко используется в полном объеме, скорее различные категории проектировщиков-исполнителей пользуются относящимися к их компетенции фрагментами канонической сети.

Для укрупнения ТСП применяются технологические операции-агрегаты, которым соответствуют фрагменты канонической ТСП. Например, ТО «Проектирование схемы базы данных» декомпозируется на ряд взаимосвязанных ТО: «Нормализация таблиц», «Установление связей», «Отображение в схеме DDL СУБД» и т.д.

При использовании средства автоматизированного проектирования проектировщик-исполнитель может пользоваться технологическими операциями-агрегатами, объединяющими фрагменты канонической ТСП. Для таких ТО обязательно задается ссылка на используемое средство проектирования. Причем если средство проектирования является комплексным, то указываются конкретный компонент (функция, модуль, опция и т, д.) или компоненты этого средства.

Технологические сети проектирования могут иметь вариантный характер построения. Например, ТСП проектирования выходных форм отчетов зависит от средства проектирования, выбор которого в свою очередь, определяется их сложностью. Для правильного выбора средства проектирования вводится специальная технологическая операция, которая сопоставляет параметры требований (например, итоги отчетов, число таблиц формы, число файлов базы данных и др.) с аналогичными параметрами средства проектирования. В зависимости от выбранного средства проектирования далее определяется конкретная ветка ТСП. Например, если в совокупности средств проектирования есть только генератор отчетов, работающий с одним файлом, то в технологическую сеть потребуется ввести операцию проектирования выходного файла. Если ни одно из средств не подходит, то проектирование осуществляется в соответствии с канонической сетью проектирования.

Каноническое проектирование ИС

Каноническое проектирование ИС отражает особенности ручной технологии индивидуального (оригинального) проектирования, осуществляемого на уровне исполнителей без использования каких-ли­бо инструментальных средств, позволяющих интегрировать выпол­нение элементарных операций. Как правило, каноническое проектирование применяется для небольших локальных ИС.

Организация канонического проектирования ИС ориентирована на использование главным образом каскадной модели жизненного никла ИС. Стадии и этапы работы описаны в стандарте ГОСТ 34.601-90.

В зависимости от сложности объекта автоматизации и набора задач, требующих решения при создании конкретной ИС, стадии и этапы работ могут иметь различную трудоемкость. Допускается объединять последовательные этапы и даже исключать некоторые из них на любой стадии проекта. Допускается также начинать выполнение работ следующей стадии до окончания предыдущей.

Стадии и этапы создания ИС, выполняемые организациями-участниками, прописываются в договорах и технических заданиях на выполнение работ:

1) исследование и обоснование создания системы;

2) разработка технического задания;

3) создание эскизного проекта;

4) техническое проектирование;

5) рабочее проектирование;

6) ввод в действие;

7) функционирование, сопровождение, модернизация.

В целях изучения взаимосвязанных приемов и методов канони­ческого проектирования ИС перечисленные семь стадий можно сгруппировать в часто используемые на практике четыре стадии процесса разработки ИС (табл. 6.)

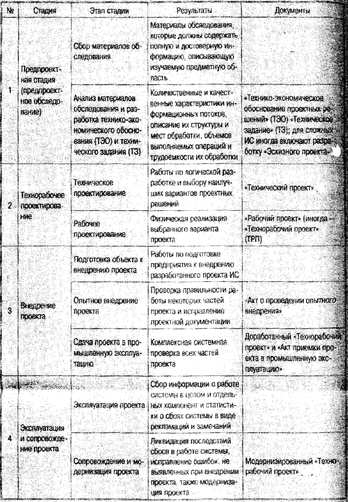

Таблица 6. Содержание и результаты основных стадий канонического проектирования АИС

Состав и содержание работ на предпроектной стадии создания ИС.

При исследовании существующего экономического объекта (системы) разработчики должны уточнить границы изучения, определить круг пользователей будущей ИС различных уровней и выделить классы и типы объектов, подлежащих последующей автоматизации.

Важнейшими объектами обследования могут валяться:

• структурно-организационные звенья предприятия (например, отделы управления, цехи, участки, рабочие места);

• функциональная структура, состав хозяйственных процессов и процедур;
