Работать с источниками света бывает порой очень сложно, поскольку не всегда удается правильно осветить трехмерную сцену. Например, слишком яркие источники света создают сильные и неправдоподобные блики на трехмерных объектах, а большое количество теней, направленных в разные стороны, выглядят неестественно.
Использование трехмерной графики
Область применения трехмерной графики невероятно широка, она простирается от промышленной индустрии до сферы образования. Как правило, для создания мультимедийных проектов, фильмов, широковещательных передач и игровых приложений требуется гораздо больше аниматоров и разработчиков трехмерных моделей, чем в каких-либо исследовательских лабораториях. Приятно осознавать, что возможности данной отрасли настолько многогранны и различны.
3.2 Обзор существующих программ 3D-моделирования
Рассмотрим некоторые из программ 3D-моделирования. Программа 3D Studio Max предназначена для работы с объемной графикой (Рисунок 30). Наверное самый известный и популярный из всех 3D-редакторов. Позволяет делать как статичные сцены так и трехмерную анимацию.
Программа крайне многогранна – соответственно, и область ее применения очень широка: от моделирования простых интерьеров и промышленных изделий до визуализации сложнейших анимированных сцен, от создания фотореалистичных ландшафтов до создания рекламного или обучающего ролика. Кроме собственных средств моделирования, 3DS Max имеет интерфейс для подключения plugin модулей от сторонних фирм. И эти модули постоянно появляются на рынке. Так что возможности базовой версии 3DS Max легко расширяются.

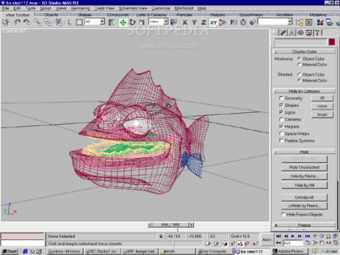

Рисунок 30 – Программа 3D Studio Max
Программа iClone предназначена для работы с 3D-анимацией (Рисунок 31). В ней пользователи могут найти уже готовых 3D-персонажей, а также все, что нужно для создания их виртуального жизненного пространства – одежду, реквизит, ландшафты. В iClone есть также большая библиотека движений, которые можно задавать персонажам. Но самая интересная возможность программы – использовать для лиц 3D-героев фотографии реальных людей. Для этого используется запатентованная технология FaceTrix, превращающая фотографию в 3D. Программа хорошо взаимодействует с редакторами 2D-графики, благодаря чему прощается редактирование текстур, а также поддерживает программы 3ds Max или Maya, при помощи которых можно создавать элементы библиотеки для персонажей. Все сцены могут быть визуализированы в реальном времени с учетом рельефа, отражений и прозрачности.
Рисунок 31 - Программа iClone
Blender - редактор трехмерной графики и анимации, компактный, бесплатный и при этом вполне сопоставимый по возможностям с большинством других 3D-редакторов (Рисунок 32). Несмотря на относительно небольшой размер, функций этого пакета вполне достаточно для работы как обычным пользователям, так и профессионалам. Blender включает в себя средства 3D моделирования, анимации, рендеринга, обработки видео, набор опций для создания интерактивных игр, визуальные 3D эффекты и многое другое. Используя эту программу, можно создавать реалистичные 3D картины, с качеством цифровой фотографии. В этой программе появился есть движок для выполнения 3D моделирования и анимации, улучшена работа с естественными текстурами и структурами (кожа человека, волосы), улучшено создание 3D текста, есть инструменты (например, инструмент Rip для создания визуальных разрезов и разрывов).
Рисунок 32 – Программа Blender
3.3 Применение и преимущества трёхмерного моделирования
Трехмерное моделирование (3d-графика) сегодня применяется в очень многих сферах. Конечно, в первую очередь, это строительство. Это может быть модель будущего дома, как частного, так и многоквартирного или же офисного здания, да и вообще любого промышленного объекта. Кроме того, визуализация активно применяется в дизайн-проектах интерьеров.
3D-модели очень популярны в сайтостроительстве. Для создания особенного эффекта некоторые создатели сайтов добавляют в дизайн не просто графические элементы, а трехмерные модели, иногда даже и анимированные. Программы и технологии трехмерного моделирования широко применяются и в производстве, например, в производстве корпусной мебели, и в строительстве, например, для создания фотореалистичного дизайн-проекта будущего помещения (Рисунок 33). Многие конструкторы уже давно перешли от использования линейки и карандаша к современным трехмерным компьютерным программам. Постепенно новые технологии осваивают и другие компании, прежде всего, производственные и торговые.
Рисунок 33 - Дизайн-проекта будущего помещения
Конечно, в основном трехмерные модели используются в демонстрационных целях. Они незаменимы для презентаций, выставок, а также используются в работе с клиентами, когда необходимо наглядно показать, каким будет итоговый результат. Кроме того, методы трехмерного моделирования нужны там, где нужно показать в объеме уже готовые объекты или те объекты, которые существовали когда-то давно. Трехмерное моделирование это не только будущее, но и прошлое и настоящее.
Преимуществ у трехмерного моделирования перед другими способами визуализации довольно много. Трехмерное моделирование дает очень точную модель, максимально приближенную к реальности. Современные программы помогают достичь высокой детализации. При этом значительно увеличивается наглядность проекта. Выразить трехмерный объект в двухмерной плоскости не просто, тогда как 3D-визуализации дает возможность тщательно проработать и что самое главное, просмотреть все детали. Это более естественный способ визуализации.
В трехмерную модель очень легко вносить практически любые изменения. Можно изменять проект, убирать одни детали и добавлять новые. Фантазия практически ни чем не ограничена, и сможете быстро выбрать именно тот вариант, который подойдет вам наилучшим образом.
Однако трехмерное моделирование удобно не только для клиента. Профессиональные программы дают множество преимуществ и изготовителю. Из трехмерной модели легко можно выделить чертеж каких-либо компонентов или конструкции целиком. Несмотря на то, что создание трехмерной модели довольно трудозатратный процесс, работать с ним в дальнейшем гораздо проще и удобнее чем с традиционными чертежами. В результате значительно сокращаются временные затраты на проектирование, снижаются издержки.
Специальные программы дают возможность интеграции с любым другим профессиональным программным обеспечением, например, с приложениями для инженерных расчетов, программами для станков или бухгалтерскими программами. Внедрение подобных решений на производстве дает существенную экономию ресурсов, значительно расширяет возможности предприятия, упрощает работу и повышает ее качество.
4. Создание клипа (3D-анимации) с помощью программы iClone 4.12
Перед тем как начать работу, нужно запустить программу iClone 4.12. Запустив программу увидим виртуальное пространство, в котором работает пользователь. Это виртуальное пространство называется трехмерной сценой. В верхнем левом углу находится Content manager (права менеджера), в нижнем левом углу Scene manager (сцена менеджера), а с правой стороны находятся Modify (Изменения).
После небольшого ознакомления с программой переходим к созданию видео. Заходим на вкладку Stage (Этап) - 3d Scene (3d сцены). В Content manager (права менеджера) видим уже несколько готовых сцен. Выбираем сцену каньон и эта сцена появится в трехмерной сцене. Теперь зайдем в Atmosphere (Атмосфера) и выберем атмосферу «солнечно». Открываем вкладку Light (Свет) и выберем Directional (Направленный). Теперь в Modify (Изменения) настраиваем свет так, чтобы свет падал на ту область, где будет происходить какое-то действие. После того как свет настроили переходим на вкладку Set (Набор) - Water (Воды) и выбираем воду «легкие волны». В изменениях регулируем размер волны и скорость течения волн. Также можно настроить отражение и преломление. Дальше открываем вкладку Sky (Небо) и выбираем небо, которое больше всего подходит к нашему пейзажу. Так же вместо неба можно поставить анимационное видео, для этого надо зайти в Video (Видео) и выбрать то, которое больше всего понравиться, и подойдет к пейзажу, например «диффузные воды». Можно сказать, что половина видео готова.
Теперь переходим к созданию персонажа. Выбираем вкладку Actor (Актер) и в сцене менеджера есть уже несколько готовых персонажей. Выберем персонажа по имени Dylan. В окне изменения производим настройки. Возьмем стиль тела – средняя, отрегулируем пропорции тела и настроим длину пальцев. Если персонаж стоит не на том месте, где должен, то щелкнув по нему правой кнопкой мыши, выберем преобразование – двигаться. И можем перемещать персонажа. После того как мы сделали все настройки персонажу, то переходим на вкладку Hair (Волосы). Здесь можно выбрать любую прическу для своего героя. Выбрав прическу, переходим дальше на вкладки Upper body (Верхняя часть тела), Lower body (Нижняя часть тела), shoes (обувь) и Accessories (Аксессуары). Тут выбираем одежду для героя, обувь и аксессуары. Если мы хотим поставить вместо персонажа свое лицо, то нужно зайти во вкладку Head (Руководитель) и там уже производить настройки по установлению своего лица на лицо персонажа.
Теперь добавим нашему персонажу движения и для этого зайдем во вкладку Animation (Анимацию) - Motion (Движения). Нам на выбор дается много всяких движений: танцы, боевые искусства, ходьба и т.д. Выберем этому персонажу танец НIP-HOP. Вернемся во вкладку Set (Набор) – Music (Музыка), здесь мы можем поставить стандартную музыку, которую нам предлагает компьютер, либо выбрать свою. Выбираем свою музыку, которая подойдет под танец HIP-HOP.
Запускаем видео и смотрим, все ли работает. Если же все в порядке, то идем на вкладку EXPORT – Video. Здесь выбираем формат видео, разрешение, качество, диапазон мощности. После того как все настроили нажимаем кнопку EXPORT и программа переводит анимацию в видео.
Процесс создания клипа и анимации показан в Приложении.
5. Общие требования по технике безопасности
К работе на персональном компьютере допускаются лица, прошедшие обучение безопасным методам труда, вводный инструктаж, первичный инструктаж на рабочем месте.
При эксплуатации персонального компьютера на работника могут оказывать действие следующие опасные и вредные производственные факторы:
- повышенный уровень электромагнитных излучений;
- повышенный уровень статического электричества;
- пониженная ионизация воздуха;
- статические физические перегрузки;
- перенапряжение зрительных анализаторов.
Работник обязан:
- выполнять только ту работу, которая определена его должностной инструкцией.
- содержать в чистоте рабочее место.
- соблюдать режим труда и отдыха в зависимости от продолжительности, вида и категории трудовой деятельности.
- соблюдать меры пожарной безопасности.
Рабочие места с компьютерами должны размещаться таким образом, чтобы расстояние от экрана одного видеомонитора до тыла другого было не менее 2,0 м, а расстояние между боковыми поверхностями видеомониторов - не менее 1,2 м.
Рабочие места с персональными компьютерами по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, преимущественно слева.
Оконные проемы в помещениях, где используются персональные компьютеры, должны быть оборудованы регулируемыми устройствами типа: жалюзи, занавесей, внешних козырьков и др.
Рабочая мебель для пользователей компьютерной техникой должна отвечать следующим требованиям:
- высота рабочей поверхности стола должна регулироваться в пределах 680 - 800 мм; при отсутствии такой возможности высота рабочей поверхности стола должна составлять 725 мм;
- рабочий стол должен иметь пространство для ног высотой не менее 600 мм, глубиной на уровне колен не менее 450 мм и на уровне вытянутых ног не менее 650 мм;
- рабочий стул (кресло) должен быть подъемно - поворотным и регулируемым по высоте и углам наклона сиденья и спинки, а также - расстоянию спинки от переднего края сиденья;
- рабочее место должно быть оборудовано подставкой для ног, имеющей ширину не менее 300 мм, глубину не менее 400 мм, регулировку по высоте в пределах до 150 мм и по углу наклона опорной поверхности подставки до 20 градусов; поверхность подставки должна быть рифленой и иметь по переднему краю бортик высотой 10 мм;
- рабочее место с персональным компьютером должно быть оснащено легко перемещаемым пюпитром для документов.
