2.2 Фаза анализа и планирования требований

На фазе анализа и планирования требований пользователи автоматизированной системы определяют функции, которые она должна выполнять, выделяют наиболее приоритетные из них, требующие проработки в первую очередь, описывают информационные потребности. Формулирование требований к автоматизированной системе осуществляется в основном силами пользователей под руководством специалистов-разработчиков. Ограничивается масштаб проекта автоматизированной системы, устанавливаются временные рамки для каждой из последующих фаз. Кроме того, определяется сама возможность реализации проекта в заданных размерах финансирования, на имеющихся аппаратных средствах и т.д. Результатом этого этапа должен быть список расставленных по приоритету функций будущей автоматизированной системы, а также предварительные функциональные модели автоматизированной системы.

2.3 Фаза проектирования

На этапе проектирования часть пользователей принимает участие в техническом проектировании системы под руководством специалистов-разработчиков. CASE-средства используются для быстрого получения работающих прототипов приложений. Пользователи, непосредственно взаимодействуя с ними, уточняют и дополняют требования к системе, которые не были выявлены на предыдущей фазе. Более подробно рассматриваются процессы системы. Анализируется и при необходимости корректируется функциональная модель. Каждый процесс рассматривается детально. При необходимости для элементарного процесса создается частичный прототип: экран, диалог, отчет, устраняющий неясности или неоднозначности. Устанавливаются требования разграничения доступа к данным. На этой же фазе происходит определение необходимой документации. После детального определения состава процессов оценивается количество функциональных элементов разрабатываемой системы и принимается решение о разделении автоматизированной системы на подсистемы, поддающиеся реализации одной командой разработчиков за приемлемое для RAD-проектов время (60 - 90 дней). С использованием CASE-средств проект автоматизированной системы распределяется между различными командами (делится функциональная модель). Результатом данного этапа должны быть: общая информационная модель системы; функциональные модели системы в целом и подсистем, реализуемых отдельными командами разработчиков; точно определенные с помощью CASE-средств интерфейсы между автономно разрабатываемыми подсистемами; построенные прототипы экранов, отчетов, диалогов. Все модели и прототипы должны быть получены с применением тех CASE-средств, которые будут использоваться в дальнейшем при построении системы. Данное требование вызвано тем, что в традиционном подходе при передаче информации о проекте с этапа на этап нередко происходит неконтролируемое искажение данных. Применение единой среды хранения данных о проекте позволяет этого избежать. В отличие от обычных подходов, при которых используются специфические средства прототипирования, не предназначенные для построения реальных приложений, а прототипы выбрасываются после устранения неясностей в проекте автоматизированной системы, в подходе RAD каждый прототип передается будущей системе. Таким образом, на следующую фазу передается более полная и полезная информация.

2.4 Фаза построения

На этапе построения осуществляется непосредственно сама быстрая подготовка приложения. При этом разработчики выполняют итеративное построение реальной автоматизированной системы управления на основе полученных в предыдущей фазе моделей, а также требований нефункционального характера. Программный код частично формируется CASE-средствами автоматически. Конечные пользователи на этой фазе оценивают получаемые результаты и вносят коррективы, если в процессе разработки система перестает удовлетворять указанным ранее требованиям. Тестирование автоматизированной системы осуществляется в процессе разработки. После окончания работ каждой отдельной команды разработчиков производится постепенная интеграция данной части системы с остальными, формируется полный программный код, выполняется тестирование совместной работы данной части приложения, а затем тестирование АС в целом. Завершается физическое проектирование автоматизированной системы, включающее: определение необходимости распределения данных; анализ использования данных; физическое проектирование базы данных; определение требований к аппаратным ресурсам и способов увеличения производительности, завершение разработки документации проекта. Результатом данного этапа является готовая автоматизированная система, удовлетворяющая всем согласованным требованиям.

2.5 Фаза внедрения

На фазе внедрения автоматизированной системы производится обучение пользователей и вносятся организационные изменения. Для этого этапа характерно то, что одновременно с внедрением новой АС осуществляется работа с существующей системой управления до полного внедрения новой. Так как фаза построения достаточно непродолжительна, планирование и подготовка к внедрению должны начинаться заранее, как правило, на этапе проектирования системы. Приведенная схема разработки автоматизированной системы не является окончательной. Возможны различные варианты, зависящие, например, от начальных условий, в которых ведется создание автоматизированной системы: а) разрабатывается совершенно новая система; б) было проведено обследование предприятия и существует модель его деятельности; в) на предприятии уже существует автоматизированная система, которая может быть использована в качестве начального прототипа или должна быть интегрирована с вновь разрабатываемой системой управления.

ГЛАВА 3. Модели жизненного цикла программного продукта

3.1 Определение модели ЖЦ АИС

Под моделью жизненного цикла разработки программного продукта понимается структура, определяющая последовательность выполнения и взаимосвязи процессов, действий и задач, выполняемых на протяжении жизненного цикла разработки программного продукта. Наибольшее распространение получили следующие модели жизненного цикла разработки программного продукта (таблица1. Краткие характеристики моделей жизненного цикла АИС): каскадная модель, или водопад (waterfall model); v-образная модель (v-shaped model); модель прототипирования (prototype model); модель быстрой разработки приложений, или RAD-модель (RAD-rapid application development model);многопроходная модель (incremental model); спиральная модель (spiral model).

Таблица 1.Краткие характеристики каждой из перечисленных моделей

3.2 Каскадная модель

В однородных информационных системах 1970-х и 1980-х годов прикладные программные продукты представляли собой единое целое. Для разработки такого типа программного продукта применялось каскадная модель, или «водопад».

Каскадная модель программного продукта подобна модели автоматизированной системы управления (см. главу 1, рис.1).

Этот процесс носит, как правило, итерационный характер: результаты очередного этапа часто вызывают изменения в проектных решениях, выработанных на более ранних стадиях. Таким образом, постоянно возникает потребность в возврате к предыдущим этапам и уточнении или пересмотре ранее принятых решений. В результате реальный процесс разработки принимает иной вид (см. глава 1, рис.2)

3.3 V-образная модель

Эта модель (рис.5) была разработана как разновидность каскадной модели, в которой особое внимание уделяется верификации и аттестации программного продукта. Модель показывает, что тестирование продукта обсуждается, проектируется и планируется, начиная с ранних этапов жизненного цикла разработки.

От каскадной модели v-образная модель унаследовала последовательную структуру, в соответствии с которой каждая последующая фаза начинается только после успешного завершения предыдущей фазы.

Данная модель основана на систематическом подходе к проблеме, для решения которой определены четыре базовых шага: анализ, проектирование, разработка и обзор. При выполнении анализа осуществляются планирование проекта и составление требований. Проектирование разделяется на высокоуровневое и детальное (низкоуровневое). Разработка включает в себя кодирование, обзор – различные виды тестирования.

На модели хорошо просматриваются взаимосвязи между аналитическими фазами и фазами проектирования, которые предшествуют кодированию и тестированию. Штриховые стрелки показывают, что эти фазы надо рассматривать параллельно.

Модель включает в себя следующие фазы:

Составление требований к проекту и планирование – определяются системные требования и выполняется планирование работ;

Составление требований к продукту и их анализ – составляется полная спецификация требований к программному продукту;

Высокоуровневое проектирование – определяется структура программного обеспечения, взаимосвязи между основными его компонентами и реализуемые ими функции;

Детальное проектирование – определяется алгоритм работы каждого компонента;

Кодирование – выполняется преобразование алгоритмов в готовое программное обеспечение;

Модульное тестирование – выполняется проверка каждого компонента или модуля программного продукта;

Интеграционное тестирование – осуществляются интеграция программного продукта и его тестирование;

Системное тестирование – выполняется проверка функционирования программного продукта после помещения его в аппаратную среду в соответствии со спецификацией требований;

Эксплуатация и сопровождение – запуск программного продукта в производство. На этой фазе в программный продукт могут вноситься поправки и может выполняться его модернизация.

Рис.5 V-образная модель

Преимущества v-образной модели:

1) Большая роль придается верификации и аттестации программного продукта, начиная с ранних стадий его разработки, все действия планируются;

2) Предполагаются аттестация и верификация не только самого программного продукта, но и всех полученных внутренних и внешних данных;

3) Ход выполнения работы может легко отслеживаться, так как завершение каждой фазы является контрольной точкой.

Кроме перечисленных достоинств модель обладает и рядом недостатков:

не учитываются итерации между фазами; нельзя вносить изменения на разных этапах жизненного цикла; тестирование требований происходит слишком поздно, поэтому внесение изменений влияет на выполнение графика работ.

Данную модель целесообразно использовать при разработке программных продуктов, главным требованием для которых является высокая надежность.

3.4 Модель прототипирования

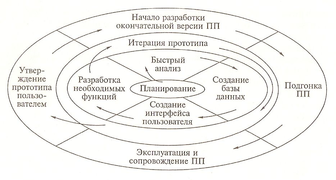

Рис.6 Модель прототипирования

Модель прототипитования позволяет создать прототип программного продукта до или в течение этапа составления требований к программному продукту. Потенциальные пользователи работают с этим прототипом, определяя его сильные и слабые стороны, о результатах сообщают разработчикам программного продукта. Таким образом, обеспечивается обратная связь между пользователями и разработчиками, которая используется для изменения или корректировки спецификации требований к программному продукту. В результате такой работы продукт будет отражать реальные потребности пользователей.

Жизненный цикл разработки программного продукта начинается с разработки плана проекта, затем выполняется быстрый анализ, после чего создаются база данных, пользовательский интерфейс и выполняется разработка необходимых функций. В результате этой работы получается документ, содержащий частичную спецификацию требований к программному продукту. Данный документ в дальнейшем является основой для итерационного цикла быстрого прототипирования.

В результате прототипирования разработчик демонстрирует пользователям готовый прототип, а пользователи оценивают его функционирование. После этого определяются проблемы, над устранением которых совместно работают пользователи и разработчики. Этот процесс продолжается до тех пор, пока пользователи не будут удовлетворены степенью соответствия программного продукта, поставленным перед ним требованиям. Затем прототип демонстрируют пользователям с целью получения предложений по его усовершенствованию, которые включаются в последовательные итерации до тех пор, пока рабочая модель не окажется удовлетворительной. После этого получают от пользователей официальное одобрение (утверждение) функциональных возможностей прототипа и выполняют его окончательное преобразование в готовый программный продукт.

Модель протипирования обладает целым рядом преимуществ:

1. Взаимодействие заказчика с разрабатываемой системой начинается на раннем этапе;

2. Благодаря реакции заказчика на прототип сводится к минимуму число неточностей в требованиях;

3. Снижается вероятность возникновения путаницы, искажения информации или недоразумений при определении требований к программному прдукту, что приводит к созданию более качественного программного продукта;

4. В процессе разработки всегда можно учесть новые, даже неожиданные требования заказчика;

5. Прототип представляет собой формальную спецификацию, воплощенную в программный продукт;

6. Прототип позволяет очень гибко выполнять проектирование и разработку, включая несколько итераций на всех фазах жизненного цикла разработки;

7. Заказчик всегда видит прогресс в процессе разработки программного продукта;

8. Возможность возникновения противоречий между разработчиками и заказчиками сведена к минимуму;

9. Уменьшается число доработок, что снижает стоимость разработки: возникающие проблемы решаются на ранних стадиях, что резко сокращает расходы на их устранение; заказчики принимают участие в процессе разработки на протяжении всего жизненного цикла и в конечном итоге в большей степени довольны результатом работы.

Кроме указанных достоинств модели прототипирования присущ и целый ряд недостатков:

1. Решение сложных задач может отодвигаться на будущее;

2. Заказчик может предпочесть получить прототип, а не законченную полную версию программного продукта;

3. Прототипирование может неоправданно затянуться;

4. Перед началом работы неизвестно, сколько итераций придется выполнить.

Модель прототипирования рекомендуется применять в следующих случаях:

1. Требования к программному продукту заранее неизвестны;

2. Требования не постоянны или неудачно сформулированы;

3. Требования необходимо уточнить;

4. Нужна проверка концепции;

5. Существует потребность в пользовательском интерфейсе;

6. Выполняется новая, не имеющая аналогов разработка;

7. Разработчики не уверены в том, какое решение следует выбрать.

3.5 Модель быстрой разработки приложений (RAD-модель)
